10. Вытяжная вентиляция и требования бжд
Общеобменная вытяжная вентиляция
Вытяжная вентиляция бывает двух типов: местная и общеобменная. Как и приточная вентиляция, вытяжная вентиляция должна поддерживать параметры микроклимата на допустимом уровне, а также поддерживать чистоту воздуха в помещении или рабочей зоне согласно нормативным требованиям по ПДК. ПДК вредных веществ или пыли в воздухе помещения – это такая концентрация веществ, которая не вызывает отрицательных последствий в организме человека с учетом следующих требований:
нахождение человека в данной среде в течение рабочего дня
с учетом всего трудового стажа при данных условиях
с учетом влияния вредных веществ не только на работающего, но и на его потомство.
ПДК указывается в ГОСТах, ССБТ, санитарных нормах, гигиенических требованиях для различных опасных и вредных веществ.

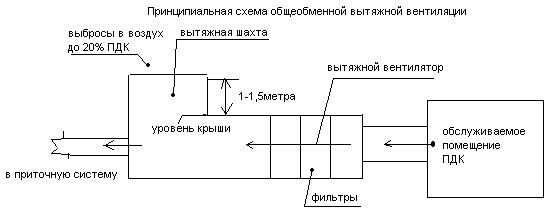

Воздух из обслуживаемого помещения по вытяжным воздуховодам вытяжным вентилятором удаляется и подается на фильтры. После очистки воздуха от вредных веществ и пыли до уровня 20% от ПДК воздух по вытяжной шахте направляется в окружающую среду. Для предотвращения попадания вытяжного воздуха в зону работы приточных вентиляторов вытяжные шахты располагают на уровне 1-1,5 метра над уровнем крыши данного здания (т.к. жалюзи приточных вентиляторов обычно располагаются в верхнем ярусе соответствующих зданий). Удаление воздуха вытяжным вентилятором должно осуществляться из наиболее загрязненной зоны помещения. Расположение воздухозаборов вытяжной вентиляции зависит от плотности вредных веществ по сравнению с плотностью воздуха. При наличии тяжелых вредных веществ воздухозабор осуществляется из нижней зоны помещения. В Производственных и административно-бытовых помещениях часто проектируется совместная приточно-вытяжная вентиляция с применением рециркуляции. Система рециркуляции экономически эффективна. Системы с рециркуляцией нельзя применять, если в воздухе обслуживаемого помещения имеются вирусы, микробы и плохо пахнущие вещества.
Местная вытяжная вентиляция
Местная вытяжная вентиляция конструируется в различных вариантах в зависимости от степени покрытия рабочей зоны. Бывают следующие варианты:
полное покрытие рабочей зоны в виде вытяжных шкафов, вытяжных камер, внутри которых находится обслуживаемое оборудование и рабочие места
вытяжные зонты (частично покрывают рабочую зону)
панели сбоку.
Требования к вытяжной вентиляции:
Соблюдение соотношения удаляемого и приточного воздуха, т.е. количество удаляемого воздуха не д.б. больше количества приточного воздуха во избежание недостатка воздуха и кислородного голодания. При использовании различных установок, поглощающих кислород, или тепловых установок соотношение между приточным и вытяжным воздухом д.б. увеличено согласно расчетам.
Электробезопасность, ВПБ, требования к уровню шума и вибрации. Если возможно попадание ВПО веществ в вытяжные воздуховоды, предусматриваются различные преграды в виде клапанов и задвижек.
В случае обслуживания данной вытяжной системой агрегатов, выделяющих опасные и вредные вещества (окрасочные агрегаты) необходимо предусмотреть автоматическую блокировку включения систем вентиляции и опасного оборудования. Блокировка происходит по схеме: включается вентиляция (прит. и вытяжн), а затем опасное оборудование. Также система автоматической блокировки должна предусматривать наличие световой и звуковой сигнализации о превышении уровня ПДК с применением датчиков на вещества, а также о невключении системы вентиляции.
