33.Специальные дорожные знаки, применяемые на военно-автомобильных дорогах.

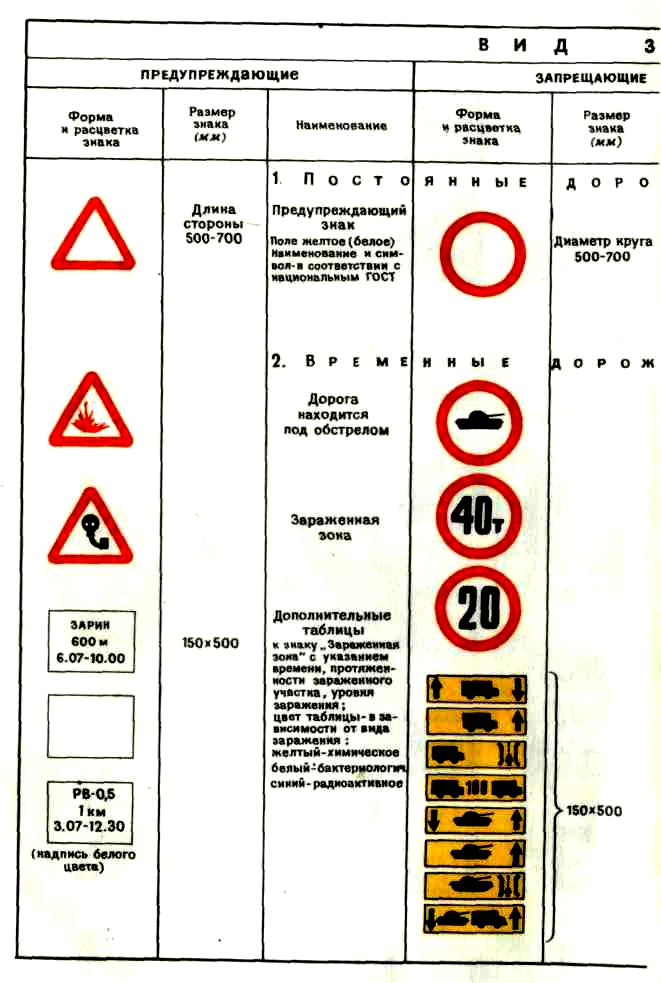

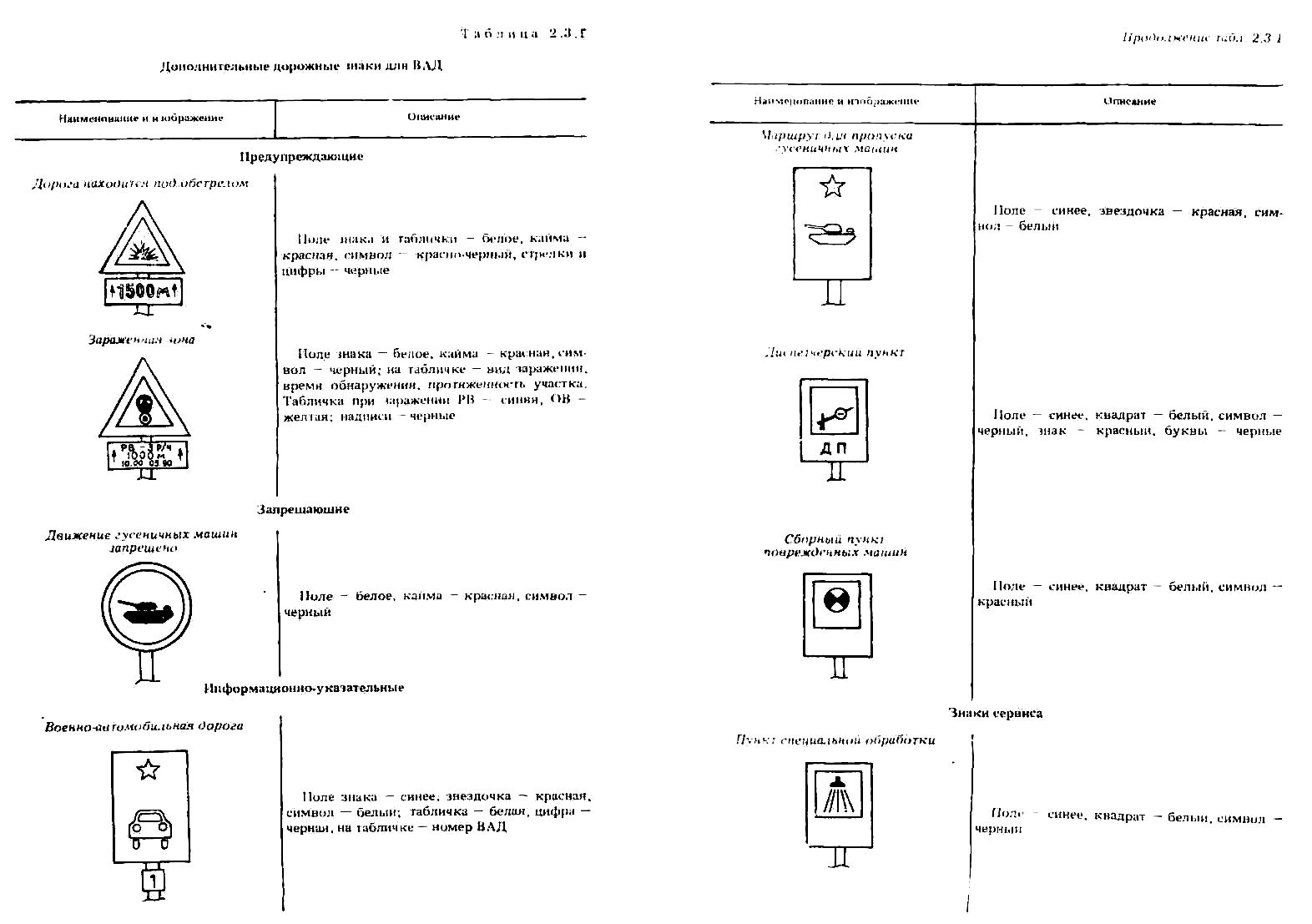

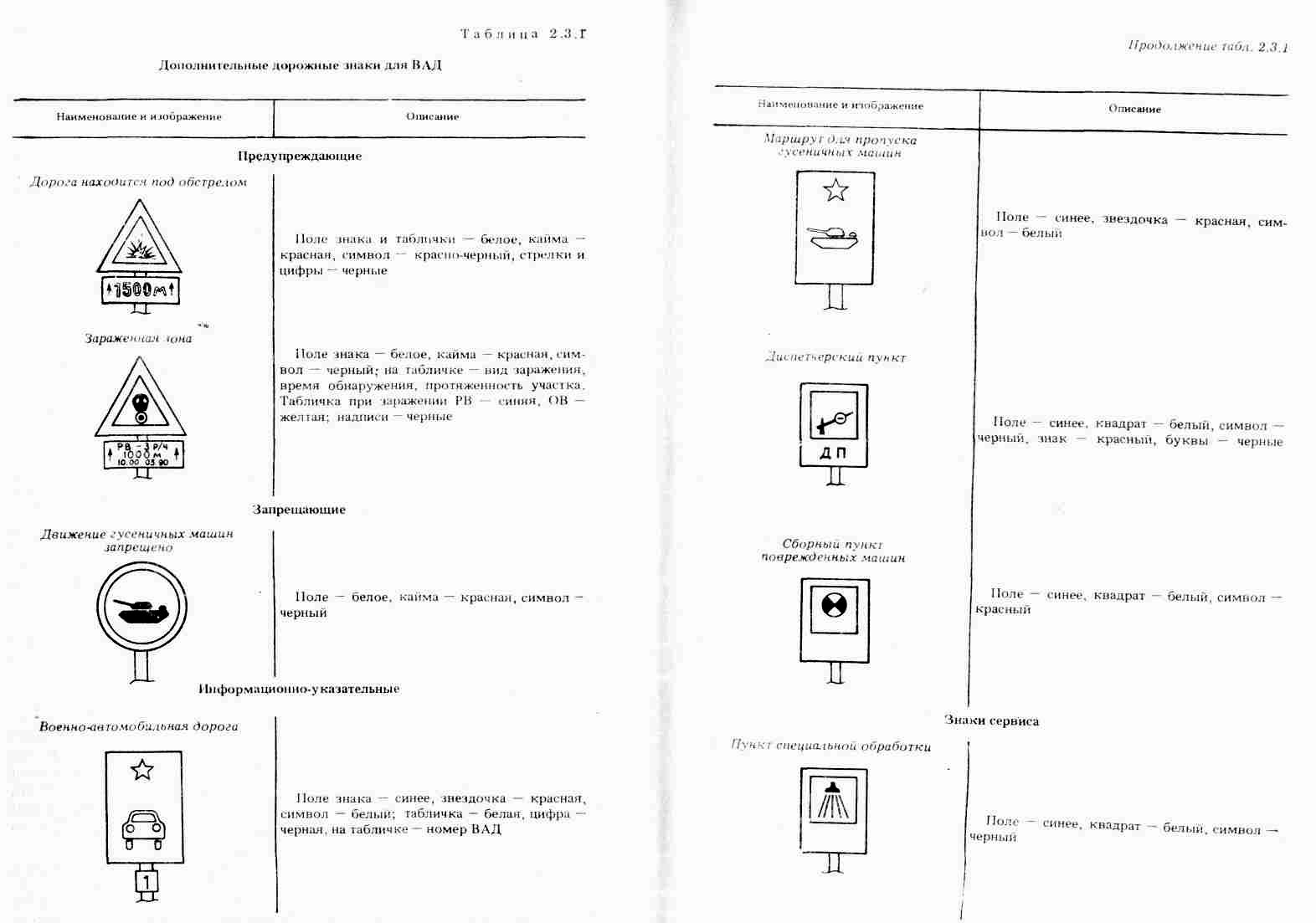

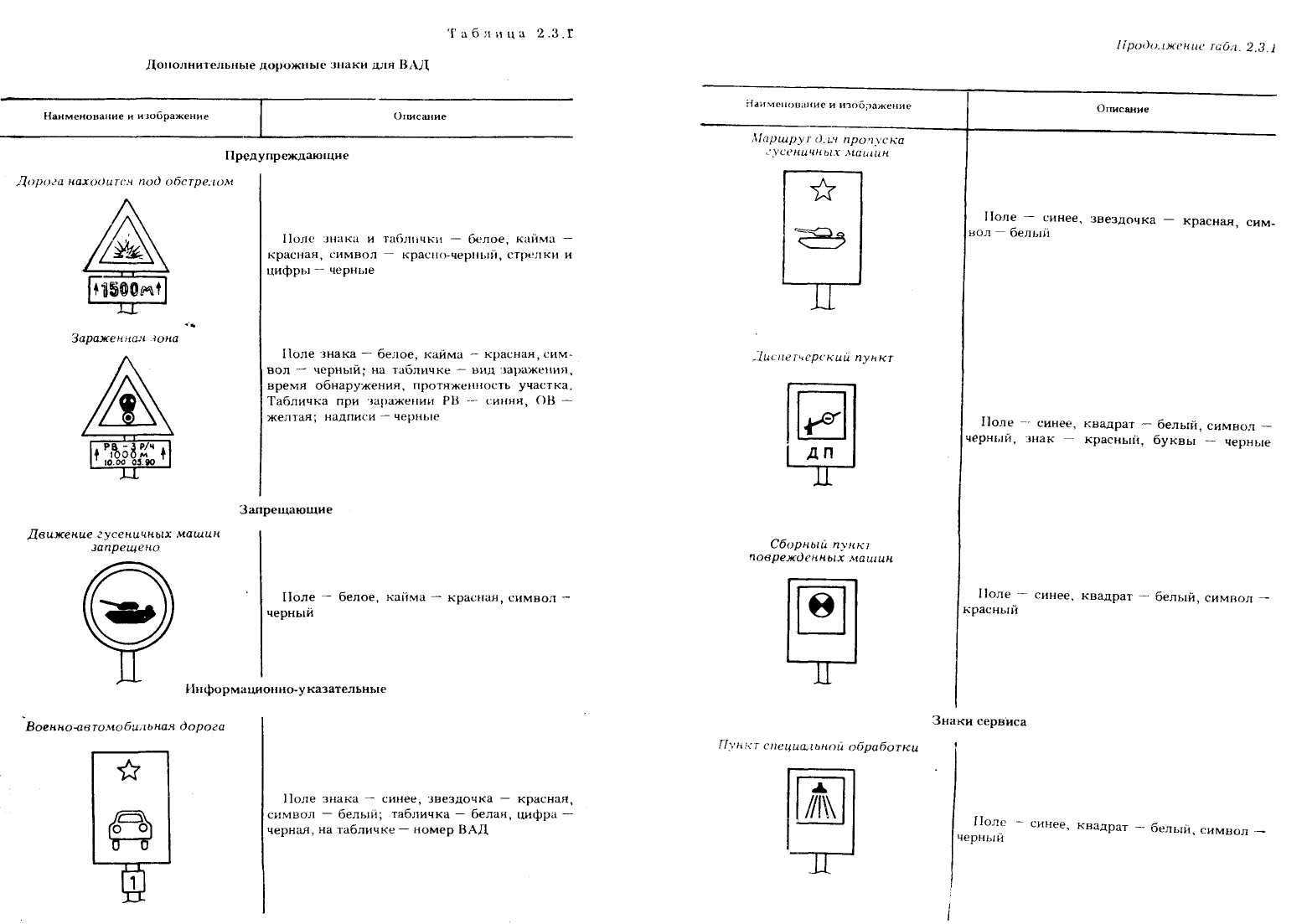

Кроме дорожных знаков, предусмотренных Приложением 2 к Правилам дорожного движения, на ВАД часто будут находить применение дополнительные дорожные знаки, определенные Наставлением по комендантской службе:

1. Предупреждающие :

«Дорога находится под обстрелом», применяется вместе табличкой "Зона действия "

Рисунок 10.1- знак «Дорога находится под обстрелом»

Поле знака и таблички – белое (желтое), кайма знака - оранжевая, символ оранжево-черный, цифры и стрелки – черные. Длина стороны треугольника – 500 – 700мм. Длина таблички – 500мм, ширина – 150мм.

«Зараженная зона», применяется вместе со специальной табличкой

Рисунок 10.2- знак «Зараженная зона»

Поле знака – белое (желтое), кайма знака - оранжевая, символ - черный; на табличке - вид заражения, время обнаружения, протяженность участка. Табличка при заражении РВ – синяя, ОВ – желтая, надписи – черные. Длина стороны треугольника – 500 – 700мм. Длина таблички – 500мм, ширина – 150мм.

2. Запрещающие

«Дви­жение гусеничных машин запрещено»

Рисунок 10.3- знак «Дви­жение гусеничных машин запрещено»

Поле знака – белое (желтое), кайма знака - оранжевая, символ черный. Диаметр круга – 500 – 700мм.

3.Информационно-ука­зательные

«Военно-автомобильная дорога», применяется вместе со специальной табличкой, на которой указан номер ВАД. Военно-автомобильная дорога во всех случаях является главной по отношению к другим независимо от типа ее покрытия и ширины.

Рисунок 10.4- знак «Военно-автомобильная дорога»

Поле знака – зеленое, звездочка - красная, символ - белый; табличка – зеленая, цифра – белая. Длина стороны – 500 – 700мм.

«Сборный пункт поврежденных машин»,

Рисунок 10.5- знак «Сборный пункт поврежденных машин»

Поле знака – зеленое, квадрат - белый, символ - красный. Длина стороны – 500 – 700мм.

«Маршрут для пропуска гусеничных ма­шин»,

Рисунок 10.6- знак «Маршрут для пропуска гусеничных ма­шин»

Поле знака – зеленое, звездочка - красная, символ - черный. Длина стороны – 500 – 700мм.

«Диспетчерский пункт»,

Рисунок 10.7- знак «Диспетчерский пункт»

Поле знака – зеленое, квадрат - белый, символ – черный, знак – красный, буквы – черные. Длина стороны – 500 – 700мм.

4. Знаки сервиса

«Пункт спе­циальной обработки»,

Рисунок 10.8- знак «Пункт спе­циальной обработки»

Поле знака – зеленое, квадрат - белый, символ – черный. Длина стороны – 500 – 700мм.

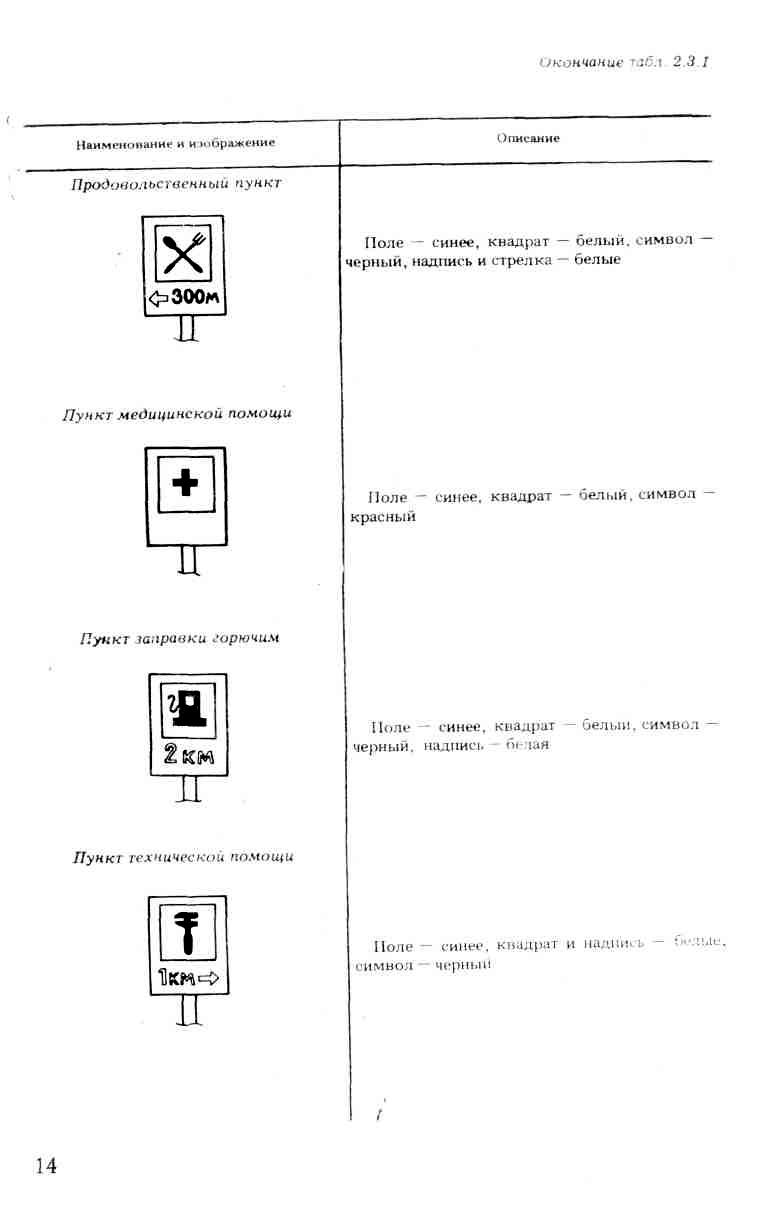

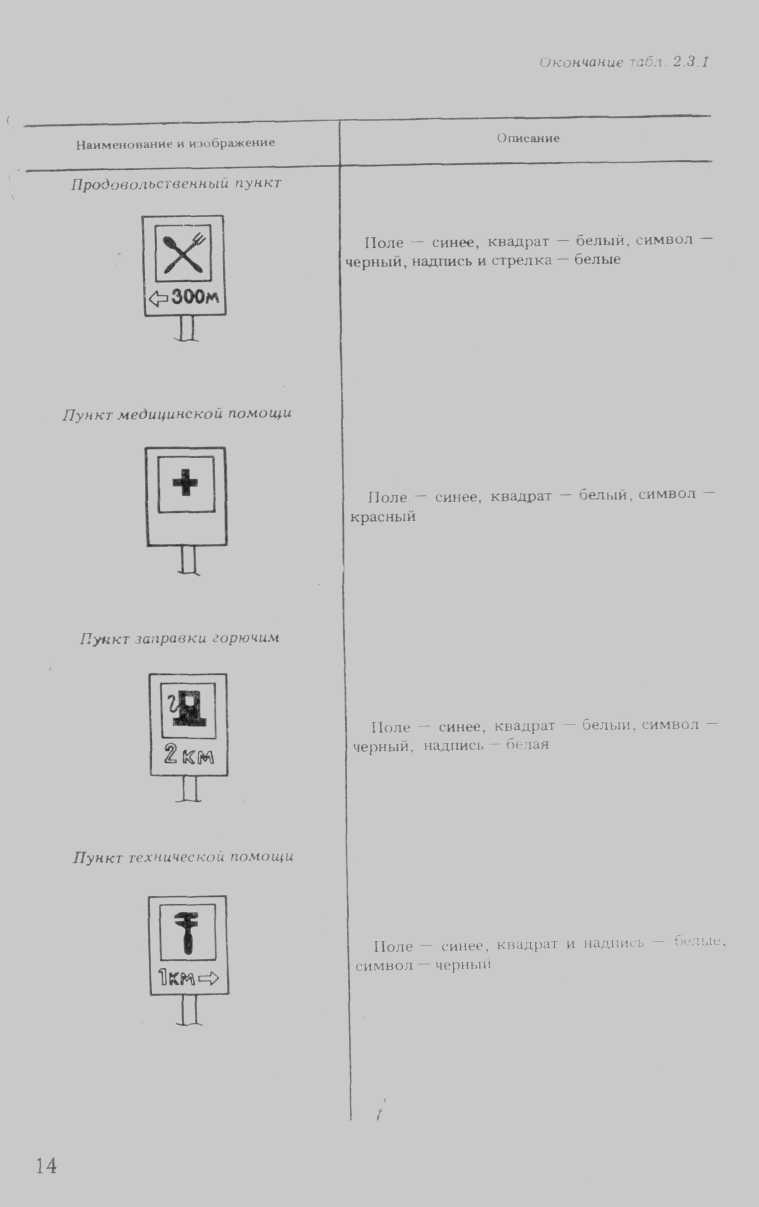

«Продовольственный пункт»,

Рисунок 10.9- знак «Продовольственный пункт»

Поле знака – зеленое, квадрат - белый, символ – черный, надпись и стрелка - белые. Длина стороны – 500 – 700мм. Возможна замена на знак (6.7) "Пункт питания".

«Пункт меди­цинской помощи»,

  1. Рисунок 10.10- знак «Пункт меди­цинской помощи»

Поле знака – зеленое, квадрат - белый, символ – красный. Длина стороны – 500 – 700мм. Возможна замена на знак (6.1) "Пункт первой медицинской помощи".

«Пункт заправки горючим»,

Рисунок 10.11- знак «Пункт заправки горючим»

Поле знака – зеленое, квадрат - белый, символ – черный, надпись - белая. Длина стороны – 500 – 700мм. Возможна замена на знак (6.3.1) "Автозаправочная станция".

«Пункт техниче­ской помощи».

Рисунок 10.12- знак «Пункт техниче­ской помощи»

Поле знака – зеленое, квадрат - белый, символ – черный, надпись и стрелка - белая. Длина стороны – 500 – 700мм. Возможна замена на знак (6.4) "Техническое обслуживание автомобилей".
