51, 52 Машины для укладки путевой решётки
Предназначены для укладки путевой решётки при строительстве и ремонте пути. Есть два способа укладки путевой решётки: звеньевой и раздельный. При капитальном ремонте пути, при строительстве новых железных дорог с большим объёмом работ применяют звеньевые путеукладчики. Звеньевые путеукладчики бывают трёх типов: на железнодорожном ходу, тракторные (ПБ-3 и ПБ-ЗМ) и лёгкие портальные (ПУ-4). На строительстве новых железных дорог с малым объёмом работ при раздельном способе укладки пути используют стреловые краны. Сплошную смену рельсов выполняют при помощи рельсоукладчиков и путеукладчиков. Укладочный поезд — это комплект машин и оборудования, предназначенный для транспортировки и укладки путевых звеньев. Укладочный поезд состоит из локомотива 4, укладочного крана 1 для укладки в путь новых звеньев, платформ 2 с неприводным роликовым конвейером и устройством для крепления пакетов звеньев и самоходной моторной платформы (МПД или МПД-2) 3 для тяги хвостовой секции и перетягивания пакетов звеньев. Локомотив доставляет укладочный поезд на место укладки и увозит разгруженный поезд на звеносборочную базу.
Укладочные краны на железнодорожном ходу
Платформа смонтирована на двух трёхосных тележках, у которых две крайние оси приводные. Укладочный кран служит для укладки звеньев длиной 25м с железобетонными шпалами, что обеспечивается стрелой, изготовленной из легированной стали 10ХСНД, четырёхкратными полиспастами для подвески звена, специальной траверсой, дополнительными противовесами, обеспечивающими устойчивость крана при поднятии звена массой 18т, повышенной мощностью электродвигателя (32кВт) и большей канатоёмкостью барабанов грузовой лебёдки.

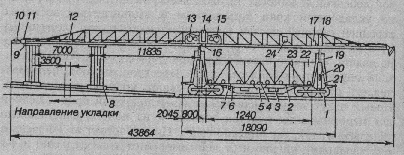

1,9 — трёхосные тяговые тележки; 2 — рама; 3 — силовая установка; 4 — пульт управления платформой; 5 — кабина управления; 6 — электрооборудование платформы; 7, 13, 15 — лебёдка; 8 —траверса грузовая; 10,11 — блок; 12 — стрела; 14 — пульт; 16 — средняя поперечная балка; 17 — ограничитель грузоподъёмности; 18 — откидные балки; 19 — каретка портала; 20 — гидроцилиндры подъёма стрелы; 21 — стойка портала; 22 — ограждение; 23 — роликовый конвейер; 24 — электрооборудование на стреле
Моторные платформы в составе укладочного поезда при отцепленном локомотиве служит для тяги хвостовой секции укладочного поезда и перетягивания пакетов звеньев с хвостовой секции на головную секцию, а на звеносборочной базе — для маневровой работы при формировании укладочного поезда и подачи вагонов и платформ под загрузку и разгрузку. На платформе МПД и укладочных кранах установлено одинако- вое силовое и тяговое оборудование. Внутри рамы 2, под её полом, размещено силовое оборудование: дизель 10 мощностью 121 кВт (165 л. с), водяной и масляный радиаторы 9 систем охлаждения и смазки и генератор 11 мощностью 100 кВт. Рама платформы опирается на две двухосные тележки 1 с тяговыми электродвигателями и осевыми редукторами 15. Две лебёдки 3 для перетягивания пакетов звеньев и электродвигатели 4 приво- да лебедки расположены снаружи рамы ниже пола, а барабаны выступают над поверхностью пола. По роликовому конвейеру 13, установленному на полу платформы, перетягивают пакет звеньев. На моторной платформе установлены две короткие автосцепки 17 (без фрикционных аппаратов).
Р ис. 8.5. Моторная платформа МПД:
5 — кабина; 6 — щиток контрольно-измерительных приборов; 7 — универсальные переключатели; 8 — ком- прессор; 12 — автоматический выключатель; 14 — контакторы постоянного тока;; 16 — тяговый электродвигатель; 18 — воздушные резервуары пневматического тормоза; 19 — колёсная пара; 20 — рама тележки; 21 — рессорное подвешивание; 22 — колодочный тормоз
