- •Роль и место метрологии в производстве и научных исследованиях.
- •Метрология как наука, предмет и задачи метрологии.
- •Взаимосвязь метрологии, квалиметрии, стандартизации и сертификации.
- •Актуальные проблемы метрологии.
- •Измерительное преобразование. Линейное измерительное преобразование.
- •Основные свойства, определяющие качество измерений. Единство, точность и достоверность измерений
- •Основные свойства, определяющие качество измерений. Точность, правильность, сходимость и воспроизводимость измерений.
- •Виды измерений (прямые и косвенные, совокупные и совместные измерения).
- •Виды измерений (абсолютные и относительные, однократные и многократные).
- •Виды измерений (статические и динамические измерения).
- •Виды измерений (технические и метрологические)
- •Виды измерений (равноточные и неравноточные, равнорассеянные и неравнорассеянные измерения).
- •Методы измерений. Метод непосредственной оценки.
- •Методы измерений. Метод сравнения с мерой(нулевой и дифференциальный методы, метод совпадения).
- •Методы измерений. Метод сравнения с мерой (метод противопоставления и метод замещения).
- •Шкалы измерений. Шкала наименований и шкала порядка. Использование шкалы наименований и шкалы порядка в метрологии.
- •Шкала интервалов и шкала отношений. "Абсолютная" шкала.
- •Математические операции с объектами шкал.
- •Средства измерений. Меры и индикаторы.
- •Средства измерений. Измерительные преобразователи и измерительные приборы.
- •Средства измерений. Устройства отображения измерительной информации средств измерений и их основные характеристики.
- •Средства измерений. Измерительные установки и измерительные системы.
- •Физическая величина(фв). Единица фв. Размер и значение фв.
- •Физическая величина. Размерность физической величины
- •Системы величин и системы единиц фв, принципы их построения.
- •Международная система единиц (си). Структура си, ее достоинства и недостатки.
- •Погрешность измерения. Классификация погрешностей измерений по формам выражения.
- •Погрешность измерения. Классификация погрешностей измерений по формам используемых оценок.
- •Погрешность измерения. Классификация погрешностей измерений по степени интегративности.
- •Погрешность измерения. Классификация погрешностей измерений по значимости.
- •Погрешность измерения. Классификация погрешностей измерений по характеру изменения во времени.
- •Погрешность измерения. Классификация погрешностей измерений по источникам возникновения. Инструментальные погрешности.
- •Погрешность измерения. Классификация погрешностей измерений по источникам возникновения. Методические погрешности.
- •Погрешность измерения. Классификация погрешностей измерений по источникам возникновения. Погрешности условий.
- •Нормальные и рабочие условия выполнения измерений.
- •Погрешность измерения. Классификация погрешностей измерений по источникам возникновения. Субъективные погрешности.
- •Погрешность измерения. Классификация погрешностей измерений по характеру проявления. Случайная погрешность измерения.
- •Случайная погрешность измерения. Механизм образования случайных погрешностей. Возможность рассмотрения случайной погрешности как случайной величины.
- •Погрешность измерения. Классификация погрешностей измерений по характеру проявления. Систематическая погрешность измерения. Механизм образования систематических погрешностей.
- •Погрешность измерения. Классификация погрешностей измерений по характеру проявления. Систематическая погрешность измерения. Виды систематических погрешностей.
- •1) Элементарные
- •Грубые погрешности и промахи при измерениях. Методы отбраковывания результатов измерений с грубыми погрешностями.
- •Погрешность измерения. Определённые погрешности измерений.
- •Погрешность измерения. Неопределённые погрешности измерений. Невыявленные систематические погрешности.
- •Погрешность измерения. Неопределённые погрешности измерений. Неисключённые систематические погрешности.
- •Случайная погрешность измерения. Сущность вероятностного подхода к описанию случайных погрешностей.
- •Описание случайных погрешностей измерений с помощью функций распределения. Интегральная функция распределения.
- •Описание случайных погрешностей измерений с помощью функций распределения. Дифференциальная функция распределения.
- •Описание случайных погрешностей измерений с помощью функций распределения. Интегральная и дифференциальная функция распределения.
- •Оценка вида распределения случайных погрешностей измерений. Построение гистограммы и полигона статистического распределения, статистические характеристики распределения.
- •Оценка вида распределения случайных погрешностей измерений. Построение гистограммы и полигона статистического распределения. Аппроксимация статистических распределений.
- •Проверка нормальности распределения результатов наблюдений и случайных погрешностей. Критерий Пирсона.
- •Проверка нормальности распределения результатов наблюдений и случайных погрешностей. Составной критерий(w).
- •Общие методы выявления и оценки погрешностей измерений.
- •Статистическая обработка результатов прямых многократных измерений(при значимых случайных погрешностях измерений и пренебрежимо малых неисключённых систематических погрешностях).
- •Статистическая обработка результатов прямых многократных измерений(при значимых неисключенных систематических погрешностях измерений и пренебрежимо малых случайных погрешностях измерений).
- •Статистическая обработка результатов прямых многократных измерений(при значимых случайных и неисключённых систематических погрешностях).
- •Математическая обработка результатов косвенных измерений(при отсутствии корреляции между частными погрешностями измерений).
- •Математическая обработка результатов косвенных измерений(при наличии корреляции между частными погрешностями измерений).
- •Метрологические характеристики средств измерений.
- •Выбор методик выполнения измерений (мви). Основные требования, предъявляемые к мви.
- •1.Обеспечение требуемой точности измерений. 2.Обеспечение экономичности измерений. 3.Обеспечение представительности (валидности) результатов измерений. 4.Обеспечение безопасности измерений.
- •Выбор методик выполнения измерений(измерительный контроль, арбитражная перепроверка результатов приёмочного контроля).
- •Выбор методик выполнения измерений(сортировка объектов на группы по заданному параметру, приблизительная(ориентировочная) оценка параметров)
- •Выбор методик выполнения измерений(измерения при научных исследованиях)
- •Эталоны единиц физических величин. Виды эталонов.
- •Передача размеров единицы физических величин рабочим средствам измерений. Общегосударственные и локальные проверочные схемы.
- •Метрологическая аттестация, поверка и калибровка средств измерений.
- •Общие методы выявления и оценки погрешностей измерений. Аналитические методы. Уровни и этапа оценки погрешностей измерений.
- •Общие методы выявления и оценки погрешностей измерений. Экспериментальные методы. Методы, основанные на измерении "точной" меры и на измерении с помощью "точной" мви.
- •Общие методы выявления и оценки погрешностей измерений. Экспериментальные методы. Методы, основанные на анализе массивов результатов наблюдений.
- •Методы исключения систематических погрешностей. Метод симметричных наблюдений, метод поверки си в рабочих условиях, метод вспомогательных измерений.
- •Методы исключения систематических погрешностей. Метод образцовых сигналов, тестовый метод и метод инвертирования сигнала.
- •Формы представления результатов измерений. Правила оформления результатов измерений.
Оценка вида распределения случайных погрешностей измерений. Построение гистограммы и полигона статистического распределения. Аппроксимация статистических распределений.

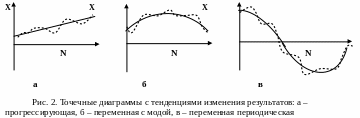

Тенденции изменения результатов в сериях измерений, проявляющиеся на точечных диаграммах, представлены на рис. 2 (а – наклон, б – мода, в – гармонические изменения аппроксимирующей линии).
Наличие закономерностей изменения результатов свидетельствуют о присутствии в серии переменных систематических погрешностей. Характер таких погрешностей в первом приближении можно оценить по виду наблюдаемой тенденции изменения результатов (монотонно возрастающие или убывающие, переменные с одним или несколькими экстремумами…), для оформления которой используют аппроксимирующие линии. Аппроксимацию, как правило, осуществляют простейшими линиями: прямой, участком дуги окружности или параболы, для периодических изменений – синусоидой (косинусоидой).
Отклонения результатов от аппроксимирующей линии могут рассматриваться как случайные составляющие погрешности измерения. Более представительной принято считать среднее квадратическое значение отклонений, которое рассчитывают с использованием статистической обработки всех значений отклонений в серии.
Многократные измерения одной и той же физической величины с использованием одной методики выполнения измерений позволяют численно оценить сходимость измерений внутри серии. Высокая сходимость результатов отражается на диаграмме отсутствием тенденций изменения результатов и малыми случайными отклонениями от аппроксимирующей линии (от «текущего среднего значения»).
Анализ результатов измерений каждой отдельной серии обычно начинают с выявления и качественной оценки тенденции изменения результатов измерений. На диаграмму наносят аппроксимирующую линию, соответствующую характеру изменения результатов серии. При анализе диаграмм могут встретиться три варианта:
серия без тенденции изменения результатов;
Свидетельствует об отсутствии в серии переменной систематической погрешности, диаграмму аппроксимируют прямой линией, параллельной оси абсцисс. Такая аппроксимация свидетельствует о наличии в серии постоянной систематической составляющей погрешности, значение которой оценить невозможно(может быть значимая либо пренебрежимо малая погрешность).
серия без явно выраженной тенденции изменения результатов;
При отсутствии в серии явно выраженной тенденции изменения результатов ее также как и в первом варианте аппроксимируют прямой линией, параллельной оси абсцисс.
серия c явной тенденцией изменения результатов.
Для аппроксимации диаграмм c явной тенденцией по возможности выбирают наклонные прямые линии или простейшие кривые линии в виде параболы, дуги окружности, синусоиды. При любой аппроксимации обязательно будут наблюдаться несовпадение результатов и аппроксимирующей линии. Отклонения могут быть вызваны объективными причинами (наличие случайных погрешностей в результатах измерений), или несоответствующей аппроксимацией результатов (неправильный характер и расположение аппроксимирующей линии).
Проведенные на точечной диаграмме аппроксимирующая линия и эквидистанты позволяют количественно оценить не только размахи отклонений R' и R (общий размах результатов измерений и размах частично исправленных результатов измерений), но и другие параметры и характеристики точечной диаграммы, включая изменение прогрессирующей составляющей в серии результатов (приращение а в пределах серии), амплитуду А или удвоенную амплитуду 2А периодической составляющей, а также ее ориентировочный период Т в числах (номерах) наблюдений.
