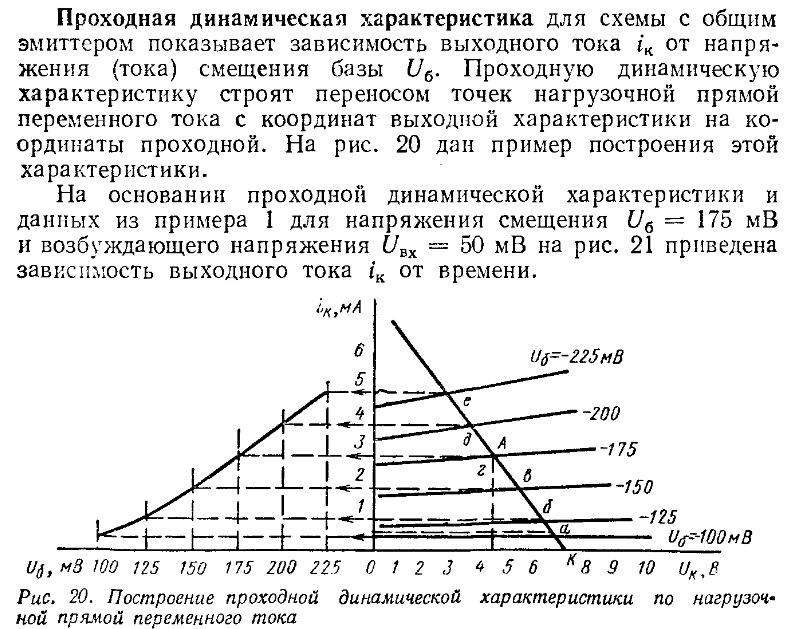

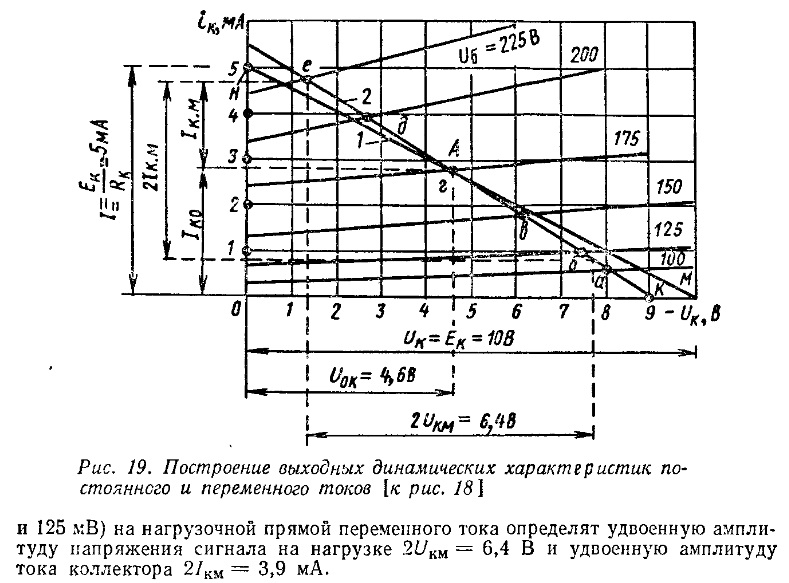

32. Построение нагрузочных прямых по постоянному и переменному току.
33. Расчет параметров усилителей с обратными связями
Расчет параметров усилителей с обратными связями
Обратная связь (ОС) находит широкое применение в разнообразных АЭУ, в т.ч. и в УУ. В УУ введение ОС призвано улучшить ряд основных показателей или придать новые специфические свойства. Особую, принципиальную роль ОС играет в микроэлектронных УУ. Можно утверждать, что без широкого использования ОС было бы крайне трудно осуществить серийный выпуск линейных ИМС.
Обратной связью называется передача части (или всей) энергии сигнала с выхода на вход устройства. Сниматься сигнал обратной связи может с выхода всего устройства или с какого-либо промежуточного каскада. ОС, охватывающую один каскад, принято называть местной, а охватывающую несколько каскадов или весь многокаскадный УУ - общей.
Структурная схема УУ с ОС приведена на рисунке 3.1.
Обычно коэффициент усиления УУ и коэффициент передачи цепи ОС носят комплексный характер, что указывает на возможность фазового сдвига в областях НЧ и ВЧ за счет наличия реактивных элементов как в самом УУ, так и в цепи ОС.
Коэффициент передачи цепи ОС равен:
.
Согласно классической теории ОС, влияние ОС на качественные показатели УУ определяются возвратной разностью (глубиной ОС):
,
где - определитель при равенстве нулю параметра прямой передачи. Равенство нулю этого параметра равносильно разрыву замкнутой петли передачи сигнала с сохранением нагружающих иммитансов в месте разрыва.
Следование классической теории ОС приводит к сложности вычислений, преодолимой только с помощью ЭВМ.
Для эскизных расчетов пригодна элементарная теория ОС [6]. Ее применение допустимо тогда, когда есть возможность разделения цепей прямой передачи и обратной передачи . В реальных УУ четкого разделения этих цепей невозможно, поэтому расчеты с помощью элементарной теории ОС приводят к погрешности результатов, впрочем, вполне допустимой для эскизного проектирования. Согласно элементарной теории ОС, глубина ОС определится как:
.
Тогда
.
Если >0 - ОС носит положительный характер (ПОС), если <0- ОС отрицательная (ООС), в последнем случае
,
.
Нетрудно увидеть, что в случае ПОС фазы входного сигнала и сигнала обратной связи совпадают и амплитуды складываются, что приводит к увеличению коэффициента усиления, в случае же ООС несовпадение фаз входного сигнала и сигнала обратной связи приводит к их вычитанию, и, следовательно, к уменьшению коэффициента усиления.
Обратная связь может специально вводиться в УУ для изменения его характеристик, а также возникать за счет влияния (обычно нежелательного) выходных цепей на входные (паразитная ОС).
ПОС находит применение в генераторах, а иногда и в частотно-избирательных усилителях, в большинстве усилителей ПОС является паразитной.
Основное применение в УУ находит ООС.
