Ковка на молотах и прессах (свободная ковка).
Ковка – вид горячей обработки металлов давлением, при котором металл деформируется с помощью универсального инструмента. При этом металл свободно течет в стороны, не ограниченные рабочей поверхностью инструмента.
Оборудование для свободной ковки:
1.Пневматические молоты применяются для поковок массой до 50кг. Молот – машина ударного действия. Продолжительность деформации на нем составляет тысячные доли секунды. Металл деформируется за счет энергии, накопленной падающими частями молота к моменту его соударения с заготовкой. Поэтому молоты выбирают по массе падающих частей в зависимости от массы поковки. Часть энергии падающих частей расходуется на упругие деформации инструмента и колебания шабота – детали молота, на которую устанавливают нижний боек. Чем больше масса шабота, тем больше К.П.Д. Поэтому масса шабота должна быть в 15 – 20раз больше массы падающих частей, что обеспечивает К.П.Д. удара . Молот имеет 2 цилиндра: компрессорный 9 и рабочий 8. Поршень 13 компрессорного цилиндра нагнетает воздух, приводящий в движение рабочий поршень 12. Возвратно0поступательное движение поршня компрессорного цилиндра осуществляется кривошипно-шатунным механизмом 14 от электродвигателя 11 через редуктор 10. Между компрессорным и рабочим цилиндрами имеется воздухораспределительное устройство, состоящее из кранов 6 и 7 с каналами. Через них сжатый воздух попеременно направляется в нижнюю и верхнюю части рабочего цилиндра и соответственно перемещает бабу молота вверх и вниз. Переключение кранов осуществляется педалью 1 или рукояткой.
1-педаль; 5-верхний боек; 10-редуктор;
2-шабот; 6,7-распределительные краны; 11-электродвигатель;
3-подушка; 8-рабочий цилиндр; 12,13-поршни;
4-нижний боек; 9-компрессорный цилиндр; 14-кривошипно-
шатунный механизм;
Масса падающих частей пневматических молотов от 50кг до 1т.
2.Паровоздушные молоты применяются для поковок массой от 30 до 300кг. Они приводятся в действие паром или сжатым воздухом давлением 0.7 – 0.9МПа. В зависимости от конструкции станины паровоздушные молоты бывают арочные, мостовые и одностоечные. Имеется два типа: молоты простого и двойного действия. В молотах первого типа пар или воздух осуществляет только подъем подвижных частей. Эти молоты встречаются редко. В молотах второго типа пар или воздух поднимает подвижные части и дополнительно увеличивает энергию удара молота.
Устройство молота самостоятельно [3 стр.77], [4 стр.276].
Масса падающих частей паровоздушных молотов от 1т до 8т.
3.Гидравлические прессы применяются для получения крупных поковок. Это машины статического действия. Выпускаются прессы для ковки металла усилием от 2 до 50МН.
Устройство пресса самостоятельно [4, стр.286÷278].
Инструмент для свободной ковки.
а)Основной
1. Бойки:
плоские вырезные
2.Плиты для осадки и прошивки:
нижняя верхняя
3.Оправки:
для вытяжки поковок для раскатки
4.Кольца оправочные:
5.Прошивки:
сплошной пустотелый
6.Надставки:
сплошная пустотелая

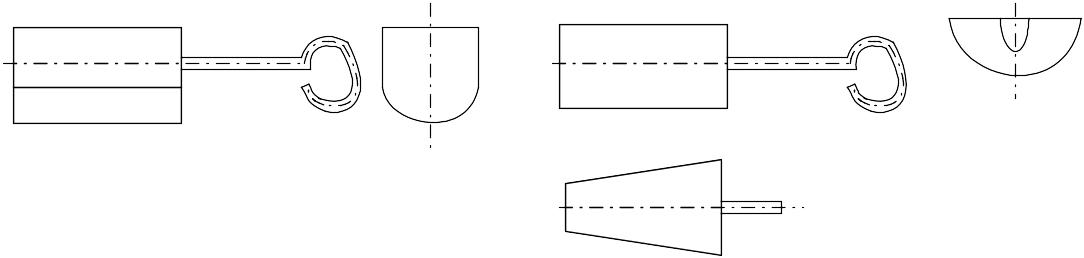

7) Раскатки |
|||||
|
|||||
Полукруглая |
Клиновая |
||||
8) Пережимки |
|||||
|
|||||
Круглая |
Треугольная |
Треугольная равносторонняя |
|||

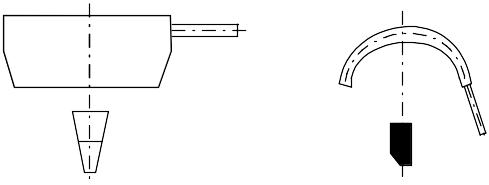

9) Обжимки |
|||||
|
|||||
10) Подкладки клиновые (откосы) |
|||||
|
|||||

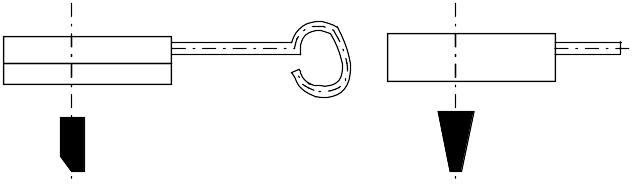

11) Топоры кузнечные |
|||||
|
|||||
Односторонний |
Двусторонний |
||||
|
|||||
Трапециидальный |
Полукруглый |
б) Поддерживающий инструмент: клещи, стойки, патроны
в) Мерительный инструмент: кронциркули, угольники, нутрометры, линейки, калибры, шаблоны.
