Основные операции свободной ковки.
Основные операции: осадка (осадка без хвостовика, осадки с хвостовиком, осадка в подкладных кольцах), протяжка, протяжка с оправкой, разгонка, раскатка на оправке, передача, прошивка, скручивание, гибка, отрубка, разрубка.
Осадка – формообразующая операция, в процессе которой производится уменьшение высоты заготовки при увеличении площади ее поперечного сечения.
Разновидности осадки:
а) Осадка без хвостовика для получения поковок типа диска: |
|
б) Осадка с хвостовиком для получения поковок с местным утолщением: |
|
в) Осадка (высадка) в подкладных кольцах для получения поковок типа фланцев и дисков с одним или двумя выступами: |
|
Протяжка – формообразующая операция, в процессе которой производится увеличение длины заготовки или ее части за счет уменьшения площади поперечного сечения.
а) Разновидности протяжки:
|
|
В плоских бойках |
|
|
|
В вырезных бойках |
В комбинированных бойках |
б) Протяжка с оправкой для получения полых поковок типа цилиндра: |
|
|
|
в) Раскатка на оправке для получения относительно коротких тонкостенных поковок типа колец |
|
|

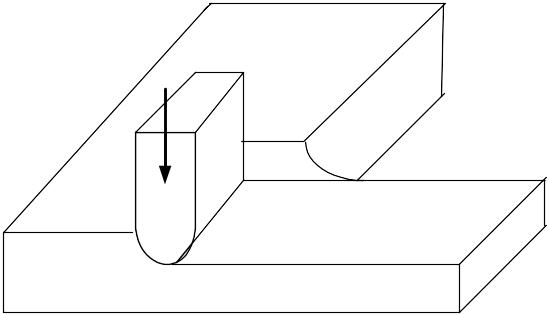

г) Разгонка для получения плоских поверхностей |
|

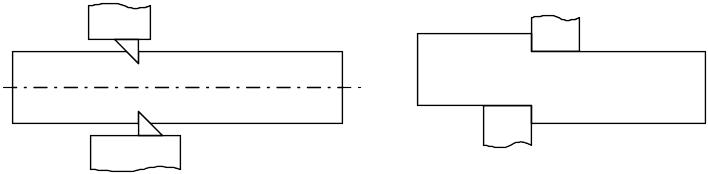

3) Передача – смещение одной части заготовки относительно другой при сохранении параллельности осей или плоских частей заготовки.
Пережим обычно делают на длину заготовки.

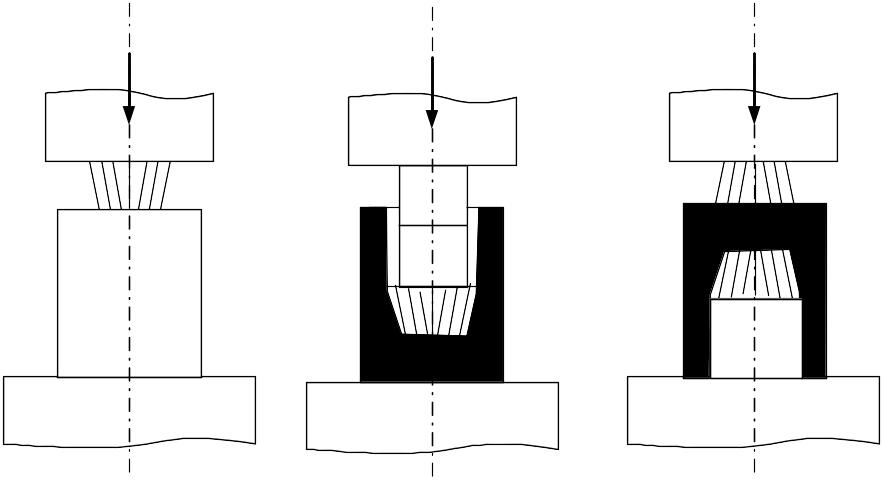

4) Прошивка – получение полостей или отверстий в заготовке за счет вытеснения металла.
|
а) Двусторонняя прошивка. |
|

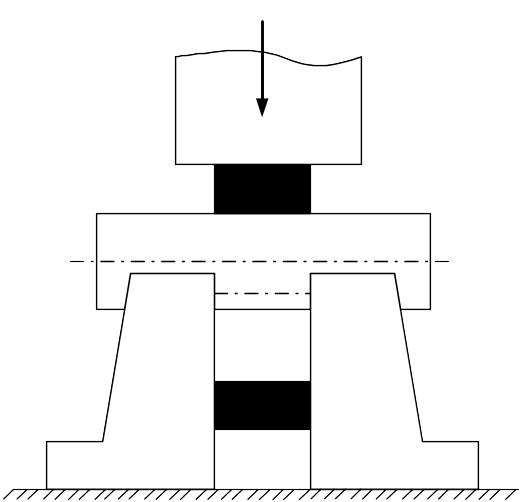

б) Односторонняя прошивка на подкладном кольце. |
в) Прошивка пустотелым прошивнем.
5) Скручивание – формообразующая операция, при которой производят поворот части заготовки вокруг продольной оси. Применяют при ковке многоколенных коленчатых валов, крупных сверл, бурильных инструментов и т.п.
6) Гибка – образование или изменение углов между частями заготовки или придание ей криволинейной формы.

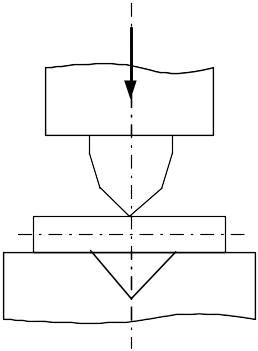

7) Отрубка, разрубка. Это отделение части заготовки или разделение заготовки по незамкнутому контуру путем внедрения в заготовку деформирующего инструмента – топора. Рубка может быть односторонней, двусторонней и трехсторонней (для поковок круглого сечения).
Разработка технологического процесса ковки на молоте.
Последовательность разработки тех. процесса:
1) Составление чертежа поковки с назначением припусков на механическую обработку, допусков на размеры поковки и напусков;
2) Определение веса и размеров заготовки с учетом веса и размеров с учетом всех отходов и необходимого укова;
3) Выбор кузнечных операций с указанием инструмента и приспособлений;
4) Выбор кузнечного оборудования;
5) Установление режимов нагрева и охлаждения поковок, выбор нагревательного устройства.
