Прессование.
Прессование- процесс выдавливания находящегося в контейнере металла через выходное отверстие матрицы. Прессование обычно применяют для обработки цветных металлов и сплавов, но иногда применяется и для стали.
Исходный материал для прессования – литые и прокатанные заготовки.
Продукция прессования:1) прутки диаметром 3 – 200мм;
2) трубы диаметром ø20÷ø400мм со стенкой толщиной 1.5 – 12мм;

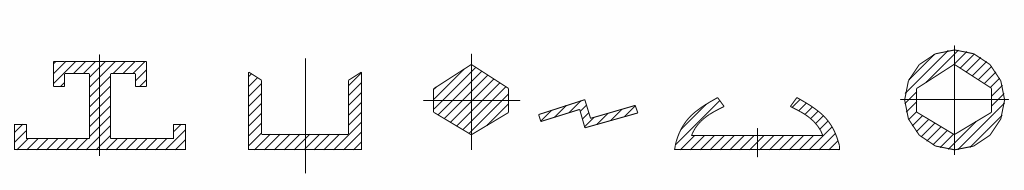

3) фасонные профили.
Методы прессования: прямое и обратное.
При прямом прессовании заготовка 1, нагретая до необходимой температуры, помещается в контейнер 2 пресса. С одной стороны контейнера посредством матрицедержателя 3 закреплена матрица 4 с выходным отверстием. С другой стороны контейнера имеется пуансон 5 с пресс-шайбой 6 на конце. При работе пресса пуансон получает необходимое давление от плунжера и передает его через пресс-шайбу на заготовку, заставляя металл пластически деформироваться и вытекать через выходное отверстие матрицы. В конце прессования остается часть металла (прессоостаток), которая идет в отходы.

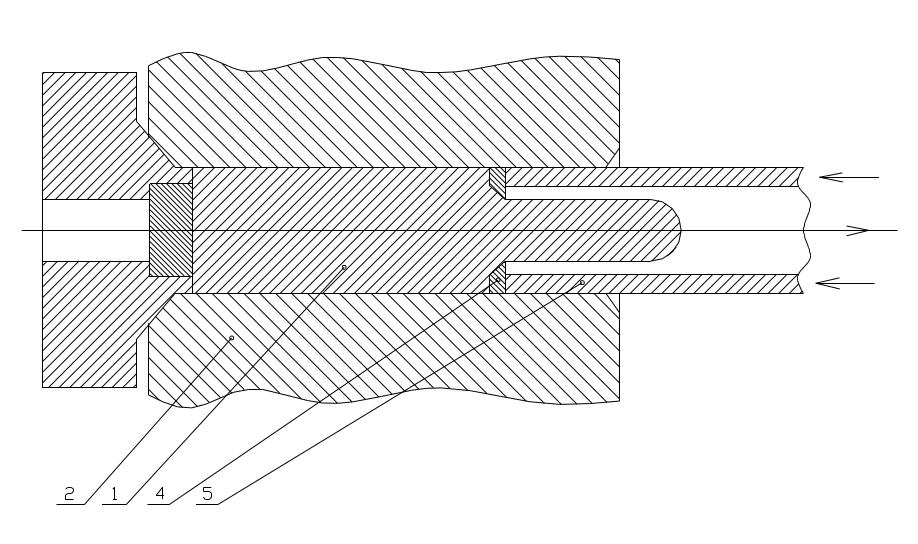

При обратном прессовании в контейнер 2 вместо пресс-шайбы входит полый пуансон 5 с матрицей 4. Пуансон и матрица давят на заготовку 1, в результате чего металл вытекает через отверстие матрицы в направлении, обратном перемещению пуансона. При обратном прессовании отходы металла уменьшаются на 5 – 6% и снижается усилие прессования на 25% - 30%. Однако этот метод имеет ограниченное применение из-за сложности конструкции оснастки.
При прессовании труб заготовка 1, помещенная в контейнер 2, сначала прошивается иглой 7. Передний конец иглы проходит через всю заготовку и выходит на некоторое расстояние из отверстия матрицы 4. Между стенками отверстия матрицы и иглой образуется кольцевой зазор, через который выдавливается металл пуансоном 5 с пресс-шайбой 6. При прессовании для уменьшения трения металла о стенки контейнера и более равномерного истечения металла из матрицы применяют смазку – смесь машинного масла с графитом, жидкое стекло и др.
Оборудование для прессования: гидравлические прессы с горизонтальным или вертикальным расположением плунжера.
Техническое прессование. Процесс прессования включает следующие этапы:
Подготовка слитка или заготовки к прессованию (удаление наружных дефектов, резка на мерные заготовки).
Нагрев заготовки до заданной температуры.
Подача нагретой заготовки в контейнер
Выдавливание металла из контейнера через отверстие матрицы.
Отделка полученного изделия (ломка заднего конца для полного удаления пресс-утяжины, резка на мерные длины, правка, разбраковка и удаление дефектов).
Коэффициент вытяжки: ,
Где и - площади пеперечных сечений контейнера и отверстия в матрице. (μ=8÷50).
Степень обжатия: , λ может достигать 90%.
Скорость прессования – скорость перемещения пуансона в контейнере, .
Скорость истечения - скорость, с которой металл вытекает через отверстие матрицы: .
Схема всестороннего сжатия при прессовании приводит к значительным напряжениям, действующим на инструмент. Поэтому инструмент работает в исключительно тяжелых условиях, испытывая, кроме высоких напряжений, действие высокой температуры. Износ инструмента особенно велик при прессовании сталей и других труднодеформируемых материалов. Инструмент для прессования изготавливают из высококачественных инструментальных сталей и жаропрочных сплавов.
