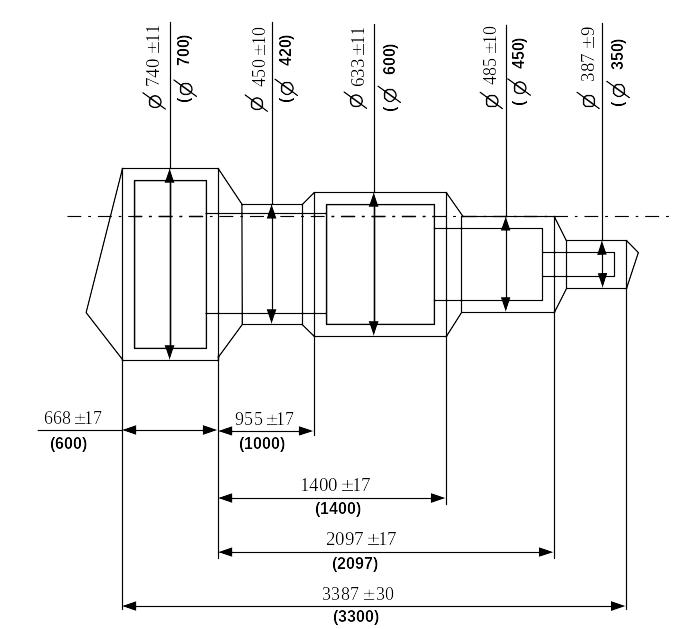

Составление технологического чертежа поковки.
Чертежа поковки составляют на основании чертежа готовой детали или чертежа обработанной поковки, поставляемой заказчику. Припуски на обработку и допуски на размеры поковки назначаются по ГОСТ 7829-70.
При составлении чертежа поковки руководствуются следующими правилами:
1) Контур поковок вычерчивают толстыми линиями, контур готовой детали тонкими;
2. Размеры по длине поковки с уступами проставляют от единой базы, за которую принимают торец выступа наибольшего сечения, не являющийся торцем поковки. Один концевой уступ включают в общую длину поковок;
3) Номинальные размеры поковки с предельными отклонениями записывают под размерной линией, номинальные размеры готовой детали записывают в скобках под размерной линией.
Определение веса и размеров заготовки.
Расчет размеров заготовки начинают с определения объема. Объем заготовки из проката:
Vзаг = Vпок + Vобс + Vуг
Где: Vзаг – объем заготовки; см3;
Vпок – объем поковки; см3;
Vобс – объем обсечек; см3;
Vуг – объем угара; см3.
Объем обсечек рассчитать затруднительно, поэтому пользуются эмпирическими данными. Отход на угар берут в процентах от массы нагреваемого металла. При нагреве в пламенной печи угар составляет 2%2,5% от массы нагреваемого металла. При каждом подогреве угар составляет 1,5%. Для мелких и средних поковок дается суммарный процент отходов на обсечки и угар:
Группа поковок |
Основные технологические переходы |
Общий % отхода от массы поковки |
Глухие фланцы, пластины, кубики, бруски |
Осадка, обкатка, приглаживание |
1,52,5 |
Фланцы с отверстиями, хомуты, подвески (без выдры) |
Осадка, ковка в размер, прошивка |
2 |
Шестерни глухие |
Осадка, обкатка, засечка, растяжка, оправка кольцом |
810 |
Гладкие валы, валики, бруски квадратные, многогранные |
Вытяжка, обрубка, правка |
57 |
Валы и валики с уступами или фланцами |
Вытяжка, засечка, обрубка, правка |
710 |
Валы и валики с двусторонними уступами |
Вытяжка двусторонняя, засечка, обрубка, правка |
1015 |
Гаечные ключи, шатуны |
Вытяжка, засечка, отделка головки, правка |
1518 |
Рычаги, сплошные рычаги, кривошипы |
Вытяжка, обрубка, фасонная, штамповка |
1825 |
Коленчатые валы, рычаги двухплечие и т.п. |
Вытяжка, гибка, обрубка |
2530 |
где – процент отходов на обсечки и угар.
Вес заготовки.
G заг = 7,85 K Vзаг
Где: Gзаг – вес заготовки; гр;
Vзаг – объем заготовки; см3;
K – коэффициент непрокатанности проката (внутренние полости).
Диаметр или сторона проката |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
К |
1,02 |
1,03 |
1,04 |
1,05 |
1,06 |
1,07 |
1,08 |
Размеры заготовки.
Исходные размеры заготовки должны обеспечивать необходимую степень уковки или осадки с целью разрушения дендридной структуры металла и размельчения выросших при нагреве зерен металла.
Степень проработки металла по структуре при протяжке оценивается уковом «у», который определяется отношением первоначальной площади поперечного сечения заготовки к конечной площади поперечного сечения поковки.
Степень проработки структуры металла по сечению поковки при осадке оценивается величиной осадки, которая равна отношению конечной площади поперечного сечения поковки к начальной площади поперечного сечения заготовки.
Уков подразделяют на виды:
уков за операцию (переход) – у1;
уков за вынос (частный уков) – участ = у1 у2… уn;
уков за весь период ковки (общий уков) определяется для каждого сечения поковки и равен произведению частных уковов:
уобщ = у1част * у2част * у3частн…
Аналогично определяется величина осадки:
qчаст = q1 * q2 * q3…
qобщ = q1част * q2част * q3частн…
Для заготовки из проката min уков равен:
уmin = 1,25 ; qmin = 1,4
Отсюда, для поковок, изготовляемых протяжкой:
Затем принимают ближайший больший диаметр проката по сортаменту и определяют длину заготовки:
Для поковок, изготавливаемых осадкой, следует обеспечить необходимую величину осадки и предотвратить продольный изгиб заготовки:
Объем заготовки:
Тогда для круглого сечения проката:
Для квадратного сечения проката:
По найденным размерам выбирают ближайшее сечение проката по сортаменты и определяют высоту заготовки, которая не должна превышать 0,75 полного хода бабы молота.
