Продукция прокатного производства.
Форму поперечного сечения прокатанной полосы называют профилем. Совокупность форм и размеров профилей, получаемых прокаткой, называют сортаментом. Сортамент прокатываемых профилей разделяется на четыре основных группы: сортовой прокат, листовой, трубы и специальные виды проката.
Сортовой прокат делят на профили простой геометрической формы (квадрат, круг, шестигранник, прямоугольник) и фасонные (швеллер, рельс, тавр, двутавр и др.). Цветные металлы – круг, квадрат прямоугольник.
Листовой прокат разделяют на толстолистовой (4-160мм), тонколистовой (менее 4мм) и фольгу (менее 0.2мм).
Трубы – бесшовные и сварные. Бесшовные трубы прокатывают диаметром 30 – 650мм с толщиной стенки 2 – 160мм из углеродистой и легированной стали, а сварные – диаметром 5 – 2500мм с толщиной стенки 0.5 – 16мм из углеродистых и низколегированных сталей.
Специальные виды проката – колеса, кольца, шары, периодические профили.
Способы прокатки.
Выделяют три основных вида прокатки: продольную, поперечную и поперечно-винтовую (косую).

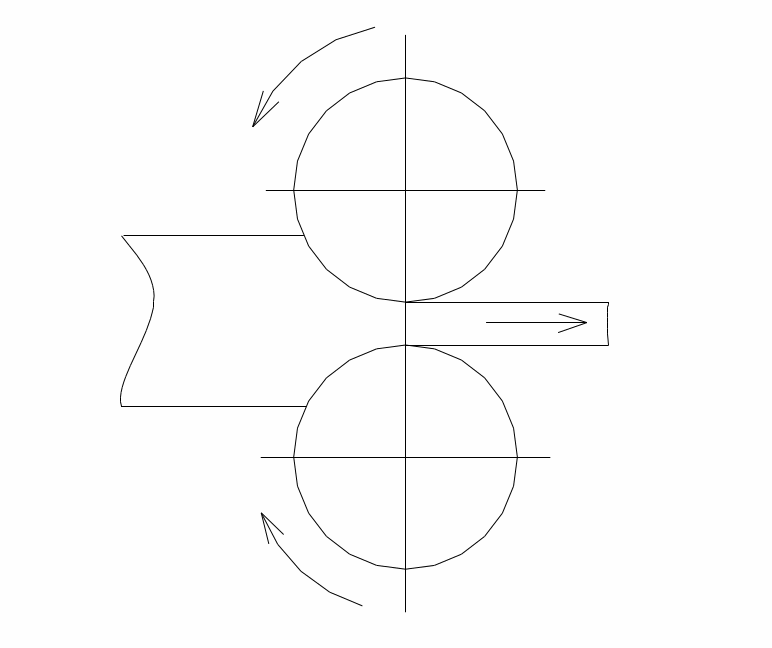

При
продольной прокатке заготовка
деформируется между валками, вращающимися
в разные стороны, и перемещаются
перпендикулярно к осям валков.
При поперечной прокатке валки, вращаясь в одном направлении, придают вращение заготовке и деформируют ее.
При поперечно-винтовой (косой) прокатке валки расположены под углом и сообщают заготовке при деформировании вращательное и поступательное движение.
Инструмент и оборудование для прокатки.

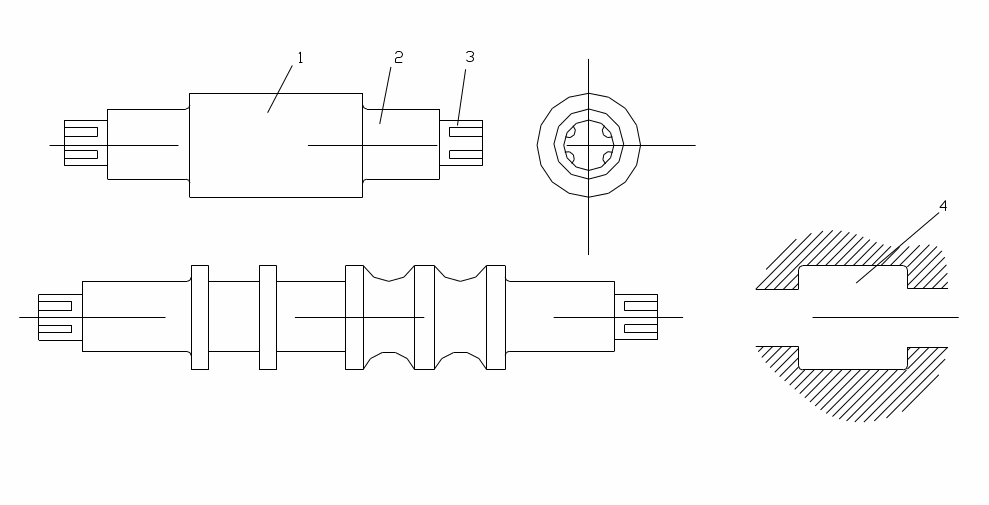

Инструментом для прокатки являются валки, которые в зависимости от прокатываемого профиля могут быть гладкими (для прокатки листов, лент), ступенчатыми (для прокатки полосовой стали) и ручьевыми (для сортового проката). Ручьем называют вырез на боковой поверхности валка, а совокупность двух ручьев образует калибр.
1 – бочка, 2 – шейка, 3 – трефа, 4 – калибр.

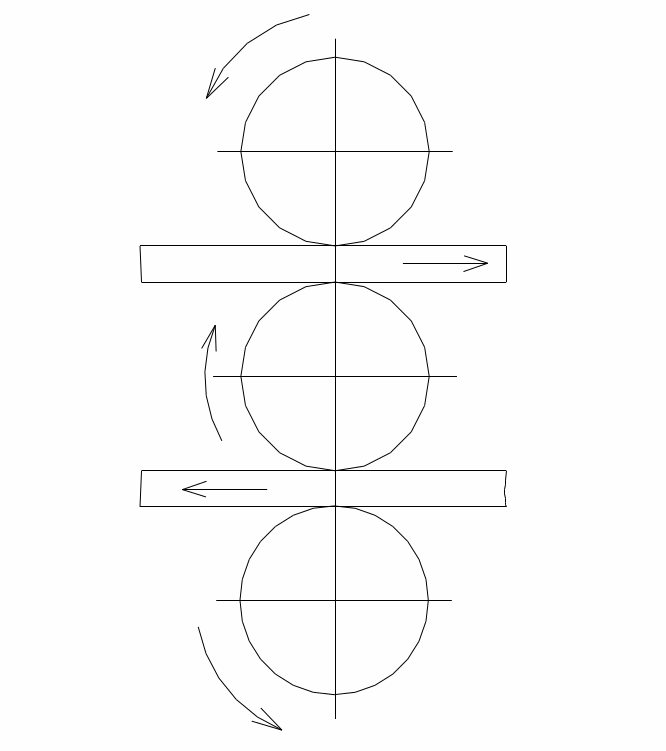

Комплект прокатных валков со станиной образуют рабочую клеть. Клети по числу валков могут быть двухвалковые (дуо), трехвалковые (трио), четырехвалковые (квадро) и многовалковые. Прокатные станы могут быть одноклетьевые и многоклетьевые.
дуо трио квадро
По назначению прокатные станы делят на станы для производства полупродукта и станы для выпуска готового продукта. К первой группе относятся станы для прокатки слитков в полупродукт крупного сечения (блюминги, дающие заготовки для сортового проката, и слябинги, дающие заготовки для листового проката) и заготовочные, дающие полупродукт более мелкого сечения. К станам для производства готового продукта относят сортовые, листовые, трубные и специальные.
Общая технологическая схема прокатного производства.
Нагрев слитков
Прокатка слитков на
блюменге в блюмы и слябы
Обрезка концов, резка на части
П
рокатка
блюмов в заготовки
на заготовочных станах
О
хлаждение,
осмотр резка на части
Охлаждение, осмотр,
зачистка слябов зачистка блюмов
Нагрев слябов Охлаждение, осмотр, Нагрев блюмов
з ачистка заготовки
Прокатка на листовых Нагрев заготовок Прокатка на сортовых
станах
станах
П рокатка на сортовых
станах
О
хлаждение
проката
Отделка и приемка
готового проката
