2 Экономическая часть
2.1 Расчет технологических показателей
2.1.1 Установленная мощность котельной
Определяем
установленную мощность котельной с
паровыми котлами
,
МВт:
,
(135)
где
- номинальная паропроизводительность
котлов, кг/с;
- число котлов;
-
энтальпия насыщенного пара, кДж/кг,
источник [1];
-
энтальпия питательной воды, кДж/кг;
-
энтальпия кипящей воды в барабане котла,
кДж/кг, источник [1];
-
непрерывная продувка котла, проц.
, (136)
где
– процент продувки котла проц., 3,5%.
Dпр = 0,01 4,44 3,5 = 0,155
Q пкуст = (4,44 (2789-431,57) + 0,155 (826-431,57)) 3 10-3 =31,58.

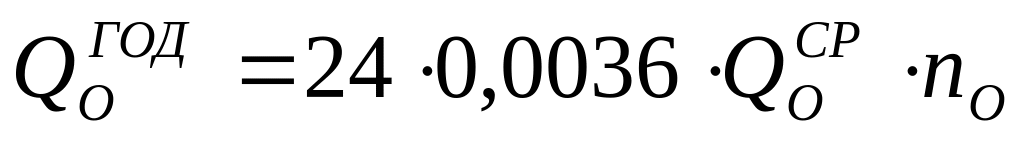

Определяем
годовой отпуск теплоты на отопление
,
ГДж/год:
, (137)
где
-
продолжительность отопительного
периода, сут., для города Гомеля по СНБ
2.04.01-97 – 194 [7];
-
средний расход теплоты за отопительный
период на нужды отопления, кВт.
, (138)
где
-
средняя температура за отопительный
период, по СНБ 2.04.01-97 - (+0,8) [7];
- расчетная температура наружного
воздуха для проектирования системы
отопления, по СНБ 2.04.01-97 – (-20) [7];
-
расчетная температура внутри зданий,С˚,
по СНБ 2.04.01-97 – (+18) [7];
-
максимальный часовой расход теплоты
на отопление, кВт, принимаем из таблицы
1.
Определяем
годовой отпуск теплоты на вентиляцию
,
ГДж/год:
, (139)
где
-
усредненное за отопительный период
число часов работы системы вентиляции
в течение суток, принимаем z
= 16;
-
средний расход теплоты на вентиляцию,
кВт.
, (140)
где
- расчетная температура наружного
воздуха для проектирования систем
вентиляции, С˚;
-
максимальный расход теплоты на вентиляцию,
кВт, принимаем из таблицы 1.
Qвгод = 0,0036 16 3354,5 129 = 24925,3
Определяем
годовой отпуск
тепла на горячее водоснабжение
,
ГДж/год:
), (141)
где 350 – число суток в году работы системы горячего водоснабжения;
-
средний расход теплоты на горячее
водоснабжение в летний период, кВт;
, (142)
где
- температура холодной воды в летний
период,С˚;
-
температура холодной (водопроводной)
воды в отопительный период,С˚
-
коэффициент, учитывающий снижение
среднего расхода воды на горячее
водоснабжение в летний период по
отношению к отопительному, принимаем
=0,8;
-
средний расход теплоты за отопительный
период на горячее водоснабжение, кВт,
принимаем из таблицы 1.
Рассчитаем годовой отпуск теплоты на технологические нужды Qт год, ГДж/год:
, (143)
где
– расход пара на технологические нужды,
т/ч;
– энтальпия
конденсата, возвращаемого потребителями,
кДж/кг;
– годовое
число часов использования потребителями
технологической нагрузки;
– коэффициент
неравномерности суточного графика по
пару.
B − возврат конденсата технологическими потребителями, %, принимаем из таблицы 1.
Определяем
годовой отпуск теплоты котельной
,
ГДж/год:
, (144)
Определяем
годовую выработку теплоты котельной
,
ГДж/год:
, (145)
где
- коэффициент теплового потока, %,
принимаем для газообразного топлива
%.
Определяем
число часов использования установленной
мощности котельной в году
,
ч/год:
, (146)
где
- установленная мощность котельной,
МВт.
Определяем удельный расход топлива на 1 ГДж, отпущенной теплоты:
-
условного
,
т.у.т/ГДж:
, (147)
где
- КПД брутто котельного агрегата, проц.,
из расчёта теплового баланса
;
-
натурального
,
т.н.т/ГДж:
, (148)
где
- низшая теплота сгорания рабочей массы
топлива, кДж/м3.
Определяем годовой расход топлива котельной:
-
условного
,
т.у.т/ГДж:
(149)
-
натурального
,
т.н.т/ГДж:
(150)
Определяем
годовой расход электроэнергии на
собственные нужды
,
кВт*ч/год:
, (151)
где
- число часов работы котельной в году,
ч/год, приложение [1];
-
коэффициент использования установленной
электрической мощности, источник [1];
-
установленная мощность токоприемников,
кВт.
,
(152)
Определяем
годовой расход воды котельной
,
т/год:
, (153)
где
- расход сырой воды при максимальном
зимнем и летнем режиме поступающей на
ХВО питательной воды, т/ч.
Определяем
удельный расход сырой воды
,
на 1 ГДж отпущенной теплоты т/ГДж:
(154)
