55. Мультиплексоры и демультиплексоры: принцип действия, способы каскадирования, области использования
Мультиплексоры и демультиплексоры. Мультиплексором называется комбинационное логическое устройство, предназначенное для управляемой передачи данных от нескольких источников информации в один выходной канал.
Типовое применение мультиплексора — это передача информации от нескольких разнесенных в пространстве источников (датчиков) информации на вход одного приемника. Предположим, что измеряется температура окружающей среды в нескольких помещениях и результаты этих измерений должны быть введены в одно регистрирующее устройство, например ЭВМ. При этом, так как температура изменяется медленно, для получения достаточной точности совсем не обязательно измерять ее постоянно. Достаточно иметь информацию через некоторые фиксированные промежутки времени. Главное при этом, чтобы промежуток между двумя измерениями был существенно меньше постоянной времени, характеризующей изменение температуры в контролируемом помещении. Именно эту функцию, т. е. подключение различных источников информации к одному приемнику по заданной команде, и выполняет мультиплексор. Информацию, разнесенную в пространстве, он преобразует к виду с разделением во времени.
Согласно определению, мультиплексор должен иметь один выход и две группы входов: информационные и адресные. Код, подаваемый на адресные входы, определяет, какой из информационных входов в данный момент подключен к выходному выводу. Поскольку /г-разрядный двоичный код может принимать 2п значений, то, если число адресных входов мультиплексора равно п, число его информационных входов должно равняться 2".
Таблица истинности, отображающая работу мультиплексора с двумя адресными входами, имеет следующий вид (табл. 16.3):
В данной таблице учтено, что мультиплексор обычно снабжается дополнительными инверсным выходом Q я входом разреше-
ния работы Е. Если на вход разрешения работы Е подан активный логический сигнал, (£-1), выходной сигнал мультиплексора постоянен и не зависит от его входных сигналов.
Функция алгебры логики, описывающая работу мультиплексора, имеет вид
Логическая схема мультиплексора, соответствующая этой ФАЛ и условное графическое обозначение мультиплексора на примере ИС типа 555КП7 показаны на рис. 16.4 а, б. Число информационных входов реально выпускаемых промышленностью микросхем мультиплексоров не превышает 16.

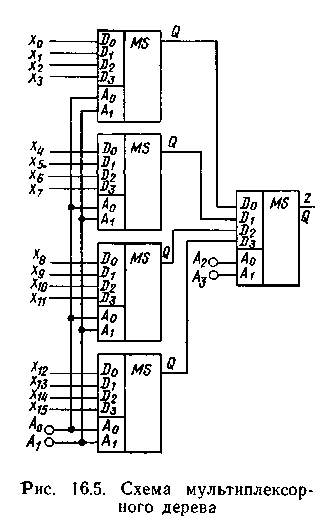

Поэтому в случае необходимости иметь большее число входов из имеющихся микросхем строят структуру так называемого мультиплексорного дерева. Проиллюстрируем построение мульти-плексорного дерева на примере устройства с 16 информационными входами построенного на основе четырехвходовых мультиплексоров. Его логическая схема приведена на рис. 16.5. Устройство содержит мультиплексоры первого и второго уровня. Мультиплексоры первого уровня управляются младшими разрядами адресного слова, мультиплексоры второго уровня — старшими разрядами адресного слова.
Рассмотрим работу схемы на конкретном примере. Допустим, задано адресное слово ОНО. Входы Д, младшими разрядами адресного слова 10 подключаются к выходам мультиплексоров первого уровня.
На информационных входах мультиплексора второго уровня появятся соответственно сигналы х2, х6, хю и хц Из этих сигналов мультиплексор второго уровня по старшим разрядам адресного слова 01 выберет сигнал, присутствующий на его входе Dt.
В результате на выходе мультиплексорного дерева появится входной сигнал «е»-что и соответствует заданному адресу. По описанному алгоритму можно строить устройства с любым необходимым числом входов. При этом следует помнить, что мультиплексоры одного уровня должны иметь одинаковое число информационных входов. Число информационных входов мультиплексоров разных уровней может быть различным, что определяется суммарным числом информационных входов и типом используемой элементной базы.
При передаче информации от нескольких источников по общему каналу с разделением по времени нужны не только мультиплексоры, но и устройства обратного назначения, распределяющие информацию, полученную из одного канала между несколькими приемниками. Эту задачу решают демультиплексоры.
Демультиплексором называется комбинационное логическое устройство, предназначенное для управляемой передачи данных от одного источника информации в несколько выходных каналов.

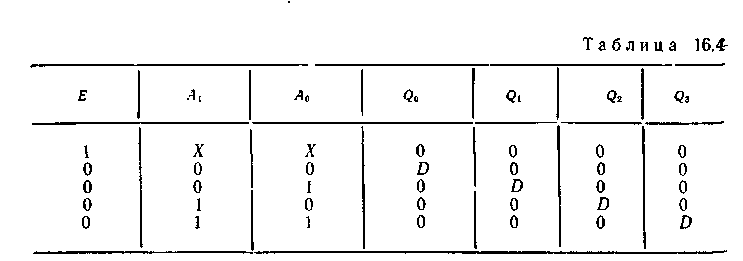

С огласно данному определению, демультиплексор в общем случае имеет один информационный вход, п адресных входов и 2" выходов. Таблица истинности, описывающая работу демульти-плексора, снабженного двумя адресными входами и входом разрешения работы Е, имеет вид (табл. 16.4)
Данной таблице соответствует следующая система ФАЛ: Q0 = DA1AQE=DiAl I Л01 Е, Q, = ОДЛо^ = ^1 Д I А, Ф £, (16.5)
Q2 = DA.AQ'E = D i л, i л0£,
Q3 = £>Л,Л0£ = 1П Л, ф Л0Я.

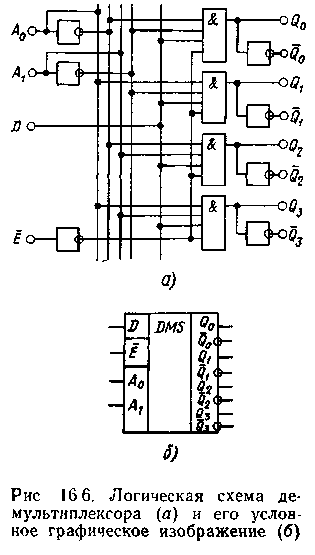

На рис. 16.6, а приведена логическая схема демультиплексора,. удовлетворяющая системе ФАЛ (16.5), а на рис. 16.6,6 показано его условное графическое изображение.
При необходимости увеличить число выходных выводов на основе рассмотренной схемы можно построить структуру демультиплексорного дерева. Его структура с точностью до зеркального отображения аналогична структуре муль-типлексорного дерева на рис 16.5.
100. Продолжение 2 При этом демультиплексор первого уровня также управляется младшими разрядами адресного слова, а демультиплексоры второго уровня — его старшими разрядами (рис. 16.7).
Следует отметить, что для построения демультиплексорного дерева входящие в его состав демультиплексоры должны быть обязательно снабжены входами разрешения работы (стробирования).
Преобразователи кодов. В цифровой технике применяются различные виды кодирования информации. Так, при выполнении операций в ЭВМ обычно применяют несколько разновидностей двоичного кода (прямой, обратный, дополнительный, двоично-десятичный и т. д.). При передаче информации по линиям связи удобнее использовать другие виды кодов, позволяющие, например, уменьшать вероятность появления ошибки или даже исправлять ее в дальнейшем. Примерами таких кодов являются коды, построенные по принципу 2 из 5 (в которых из пяти символов два всегда имеют единичное значение), коды с проверкой четности или нечетности, коды Хемминга.
В связи с этим всегда стоит задача преобразования информации из одного кода в другой. Эту задачу на аппаратном уровне решают комбинационные устройства — преобразователи кодов.
