74.Принцип электронного усиления. Режимы работы транзистора в усилительном каскаде. Способы стабилизации режима работы транзисторов.Режимы работы усилителей,

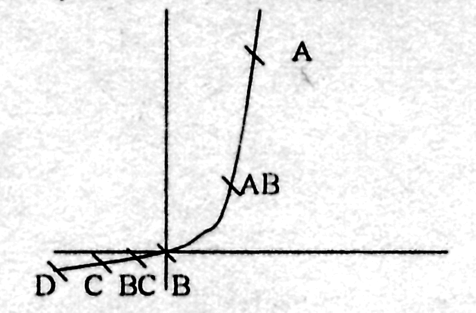

A.работа на линейной части входных и выходных характеристик УЭ. Рабочая точка выбирается в центре линейного участка. Амплитуда входного сигнала выбирается так. что РТ не выходит из линейной области. Достоинства: минимальные нелин. искажения. КПД < 50%. Применение: усиление звука.
B. РТ устанавливается и самом начале входной хар-ки. КПД до 70%. значительные нелинейные искажения. Применение: двухтактные усилители мощности, резонансные усилители.
А В. Занимает промежуточное положение между А и В. Имеет меньшие нелинейные искажения, чем в В. а КПД больше чем в А.
С ток течет меньше полупериода. КПД > 70%. Применение в резонансных УМ.
ВС Меньшие искажения, но и меньше КПД. Применение: для не очень мощных передатчиков.
D
.
Ключевой режим. VT
находится только в двух режимах: насыщение
и отсечка. Скорость перехода от одного
режима к другому зависит от быстродействия
УЭ. КПД до 90-95%.
Критерии выбора РТ.
Исходная РТ определяет режим работы каскада на постоянном токе. В каскадах усиления слабых сигналов исходная РТ выбирается из условия получения хороших усилительных св-в и малого потребления мощности. При ном увеличение тока коллектора улучшает усилительные св-ва, но вызывают увеличение потребляемой мощности. Большие токи коллектора уменьшают дестабилизирующие факторы. Увеличение напряжения питания улучшает частотные св-ва. но следует учитывать опасность пробоя и увеличение потребляемой мощности. При усилении сигналов большой интенсивности бывает необходимо получить на выходе каскада предельные сигнальные изменения, соизмеримые с максимальным выходным током и напряжением, тогда исходная РТ располагается в середине рабочей обл-ти. При выборе положения исходной необходимо, чтобы выходной ток и напряжение не превышали допустимых значений.
Методы стабилизации РТ :
Термокомпенсация (греющиеся элементы сажают на радиатор)
Параметрическая стабилизация (введение терморезистора транзистора в диодном включении в цепь базы УЭ, изменяющие своё R при изменении I)
75.Принципы приёма тв сигнала. Структура и спектр тв сигнала.
В настоящее время во всех странах приняты совместимые системы талевиэионного вещания. Сигналы цветного и чёрно-белого телевидения передаются в одной полосе частот, причем сигналы цветного телевидения могут быть приняты чёрно-белыми телевизорами и наоборот. Для ТV вещания используются сладующие диапазоны частот:
-
Номер диапазона
Номер канала
Полоса частот, МГц
Диапазон волн
I
1,2
48,5-66,0
MB
II
3-5
76,0-100
MB
III
6-12
174-230
MB
IV
21-34
470-562
ДМВ
V
35-60
582-790
ДМВ
Диапазон 66-76 МГц, между 2 и 3 каналом используется для передачи программ радиовещания УКВ-ЧМ. С учётом спектра TV сигналов на один TV канал отводится полоса частот 8 МГц. Большинство TV каналов расположено вплотную друг к другу, без запасных частотных промежутков на расфильтровку. Разнос между каналами 1-2,2-3,5-6 превышает 8 МГц. Близкое расположение соседних каналов определяет жесткие требования к избирательности TV приёмников по соседним каналам. В диапазоне ДМВ несущие частоты изображения и звука для любого канала могут быть найдены по формулам: fИЗ =471.25 + 8*(n-21) МГц., fЗВ= 477,75 + 8*(n-2) МГц., где n - номер канала с 21 по 70-й. В каждом TV канале разность частот между частотой изображения и частотой звука составляет 6,5 МГц. Промежуточная частота изображения - 38 МГц; Промежуточная частота звука - 31,5 МГц. На рисунке 1 показано размещение спектра частот сигналов изображения и звука. Передача сигналов изображения осуществляется с помощью AM несущей сигналов изображения полным цветным TV сигналом с частично подавленной нижней боковой полосой частот. Передача звука осуществляется с помощью ЧМ несущей сигналов звука с максимальной девиацией частоты 50 кГц. Уровень несущей сигнала изорбражения должен ослабляться на 6 дБ, а составляющая с частотой -0,75 - на 20 дБ по сравнению с fon. отстоящей от несущей сигналов изображения на 1,5 МГц. Характеристика верности, т.е. форма результирующей АЧХ от входа модулятора ПРД до выхода детектора ПРМ будет равномерной в полосе частот 6 МГц, рисунок 2. С выхода радиоканала, после преобразования частоты полный сигнал поступает в канал промежуточной частоты. АЧХ УПЧ должна иметь следующий вид, рисунок 3. В приемниках сигналов чёроно-белого изображения напряжение промежуточной частоты звука поступает на видеодетектор подавленным на 20 дБ относительно напряжения промежуточной частоты сигналов изображения, в видеодетекторе обеспечивается преобразование частот во вторую промежуточную частоту сигналов звука: fПРЗВ2 = fПРИЗ - fПРЗВ = 6,5 МГц.При этом помехи в звуковом канале со стороны сигналов изображения создают паразитную AM, риснуок 4.С выхода канала промежуточной частоты сигнал поступает на видеодетектор и на устройство АПЧ Гетеродина. В чёрно-белых TV сигнал с выхода видеодетектора поступает в канал звукового сопровождения, на цепь автоматической регулировки яркости, синхронизации и затем на блок развёрток. В выхода видеодетектора сигнал подаётся на устройство АРУ (для увеличения помехоустойчивости используется схема ключевой АРУ).Эта структура справедлива для TV трёх основных стандартов систем цветного телевидения: SECAM, NTSC, PAL. TV содержит отдельные антенны для диапазонов MB и ДМВ. В радиоканале осуществляется выбор необходимой программы с помощью блока управления выбором программ, обеспечивается требуемая чувствительность и избирательность по зеркальному каналу и каналу промежуточной частоты.
