Смертельная зона Безопасная зона

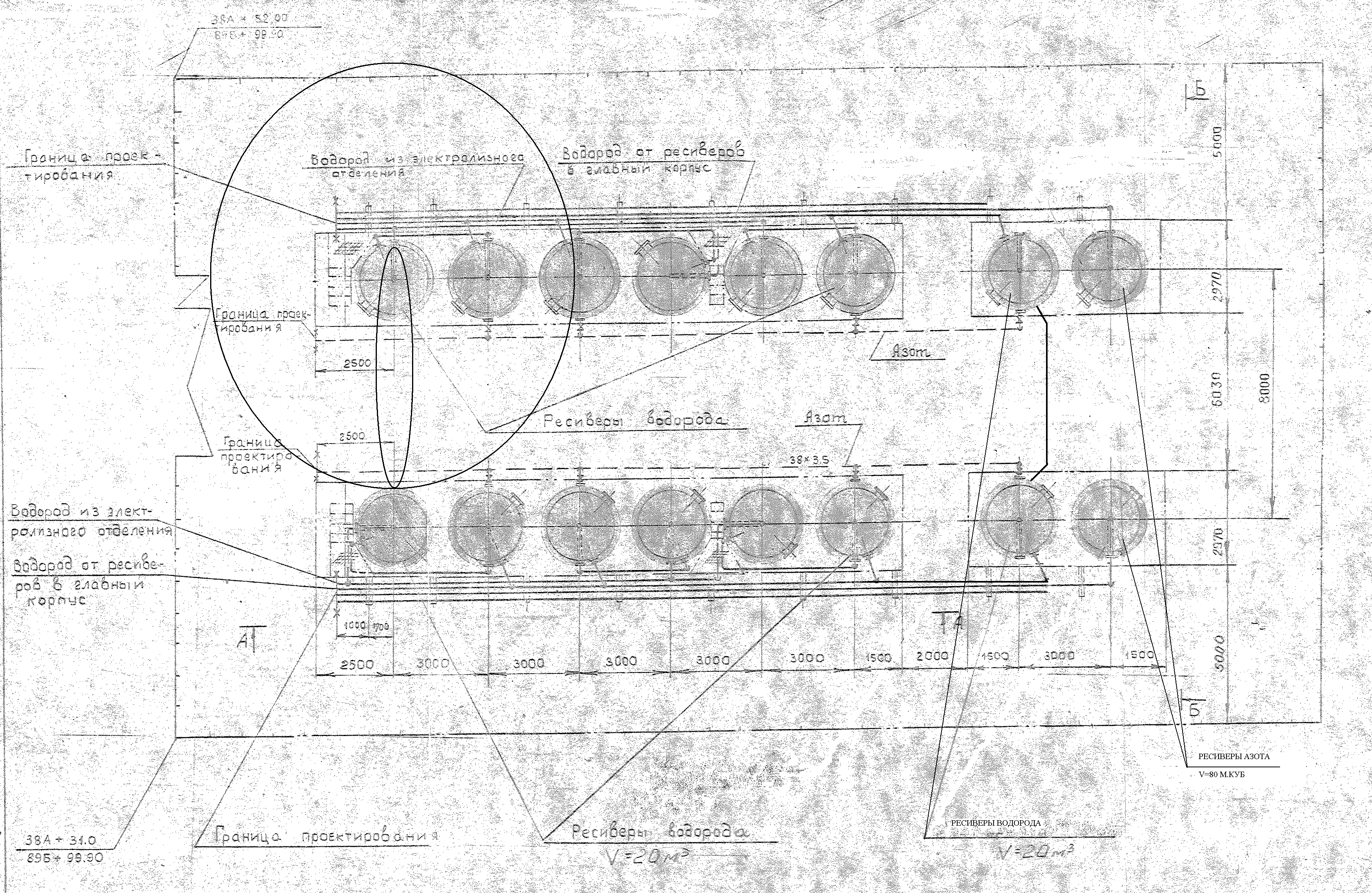

Рисунок А.1 − Ситуационный план при реализации сценария С1п- факельное горение при полной разгерметизации трубопровода, блок № 1 (М 1:50)
Р
Смертельная
зона
Безопасная
зона
исунок
А.2 − Ситуационный план при реализации
сценария С1- факельное горение при
частичной разгерметизации трубопровода,
блок № 1 (М 1:50)

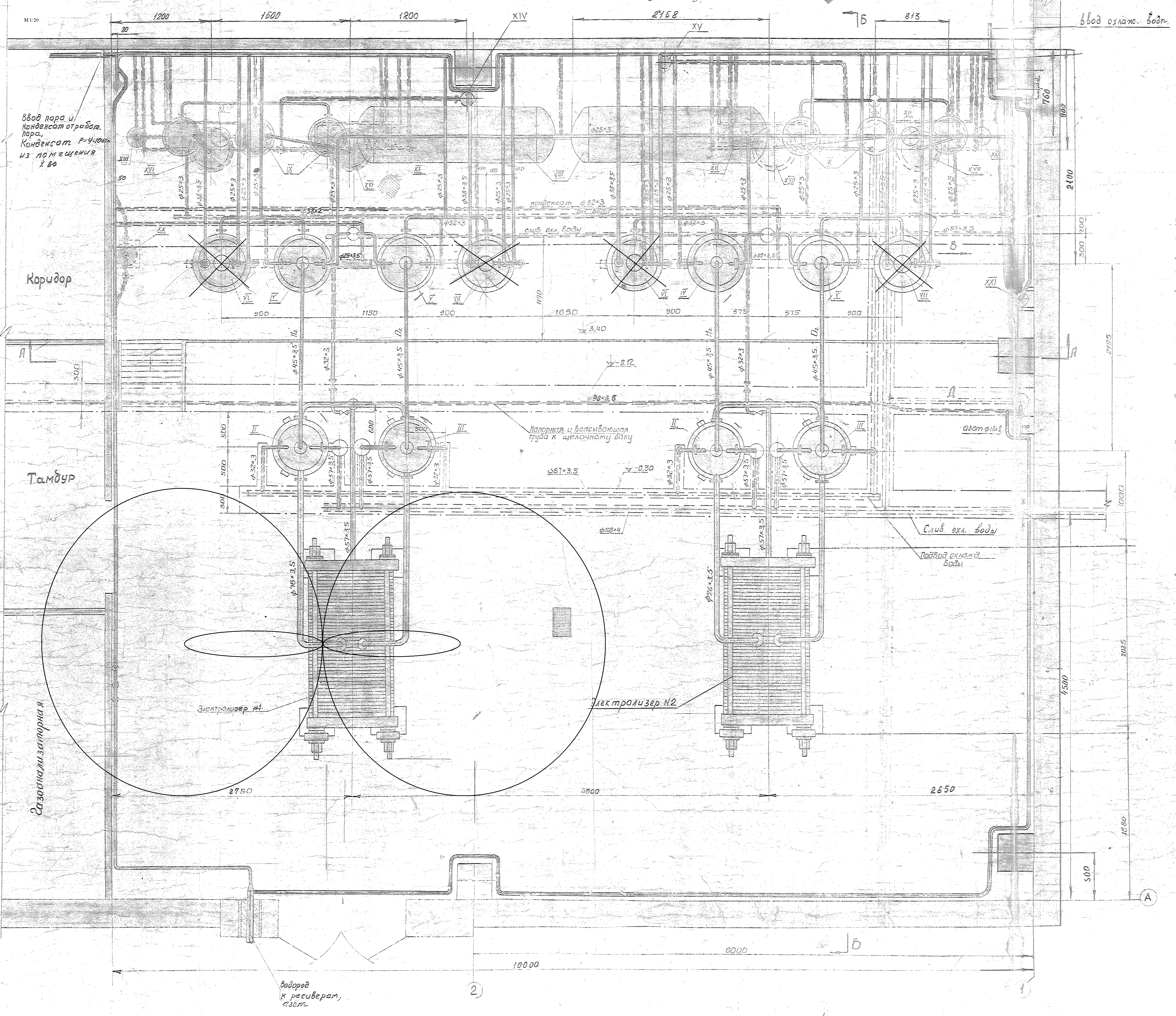

Рисунок А.3 − Ситуационный план при реализации сценария С2п(С2) - дефлаграция внутри помещения при полной и частичной разгерметизации, блок № 1 (М 1: 75)
Смертельная зона Безопасная зона
1-помещение СЭУ; 2- открытая площадка ресиверов; ОВК- объединенный вспомогательный корпус; АКС- азотно-кислородная станция; ИБК- инженерно-бытовой корпус; АК-1- административный корпус; РО-1(2)- реакторное отделение 1 (2) блока; КИО- компрессор испытания оболочки; ПК САОЗ- промышленный контур система аварийного охлаждения зоны ; РСЦ- ремонтно-строительный цех; СБ- служба безопасности в/ч- военная часть
Рисунок А.4 – Ситуационный план при развитии сценария С3п – адиабатическое расширение при полной разгерметизации ресивера, блок № 2 (М 1:2000)
Смертельная
зона
Безопасная
зона
Рисунок А.5 − Ситуационный план реализации сценария С1- факельное горение при частичной разгерметизации ресивера, блок № 2 (М 1:100)
