4.2. Контроль изделий из ферромагнитных материалов
с помощью вихретоковых дефектоскопов ВД-12НФП
4.2.1. Подготовка и настройка дефектоскопа в динамическом режиме работы
1) Подключить к разъему «Преобр.» преобразователь типа 2 при контроле поверхности с шероховатостью Rz £ 320 или преобразователь типа 1 при контроле поверхности с шероховатостью Ra £ 1,25.
2) Включить дефектоскоп нажатием кнопки «Питание», при этом должен засветиться дисплей.

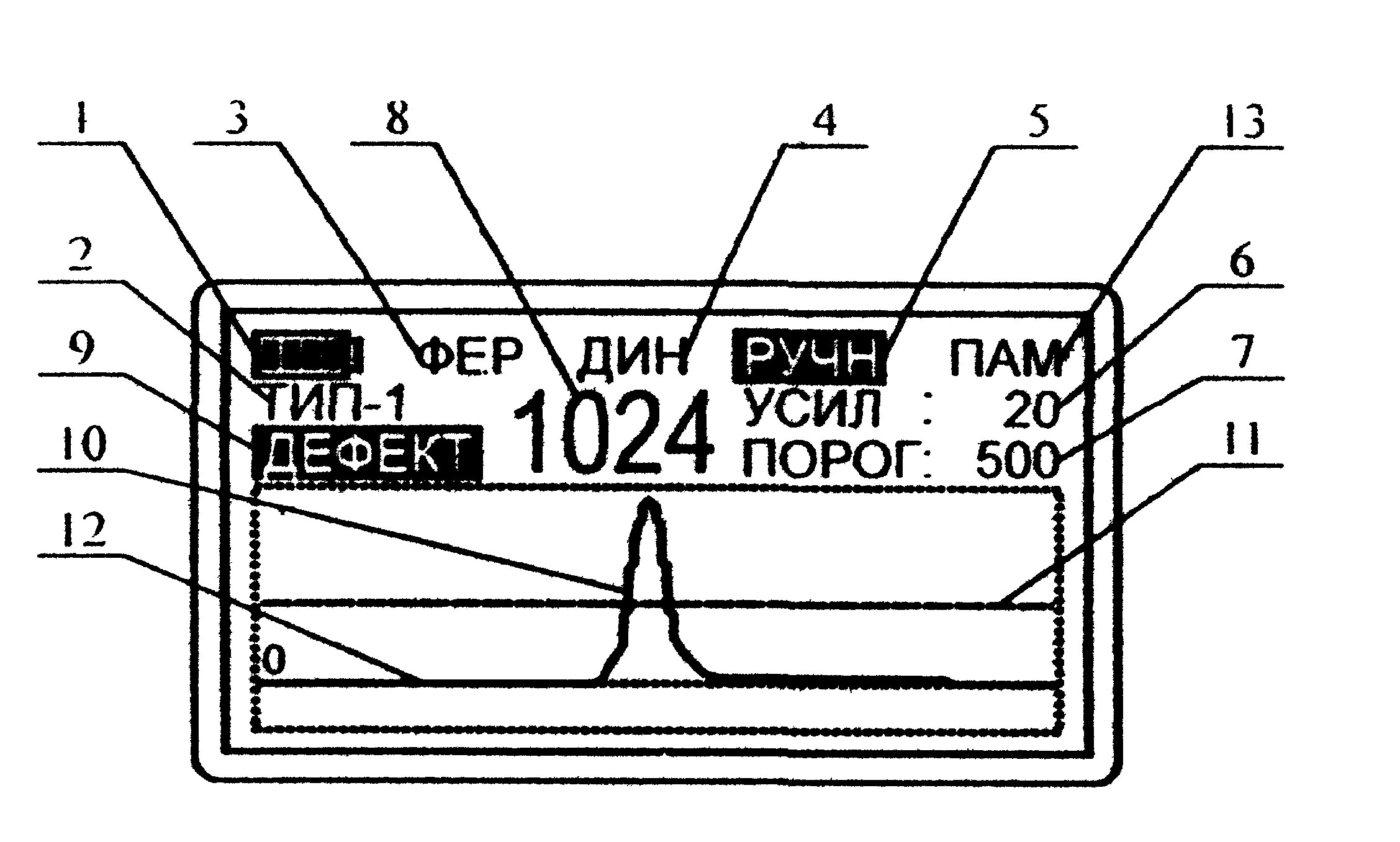

Расположение индикаторов на экране дисплея показано на рис. 4.2, где 1 – индикатор заряда; 2 – индикатор типа преобразователя; 3 – индикатор вида контролируемого материала; 4 – индикатор режима работы; 5 – индикатор режима настройки; 6 – индикатор усиления; 7 – индикатор порога; 8 – инди-катор глубины дефекта; 9 – индикатор «Дефект»; 10 – изображение сигнала от дефекта; 11 – линия порога; 12 – линия нулевого уровня; 13 – индикатор записи в память.
3) Выбрать динамический режим работы дефектоскопа. Установить курсор кнопками « », « » на индикатор режима работы дефектоскопа (см. рис. 4.2, поз. 4) и выбрать кнопкой « » (ввод) режим работы «Дин.» (динамический).
А
Рис. 4.2. Расположение
индикаторов
на экране дисплея
В

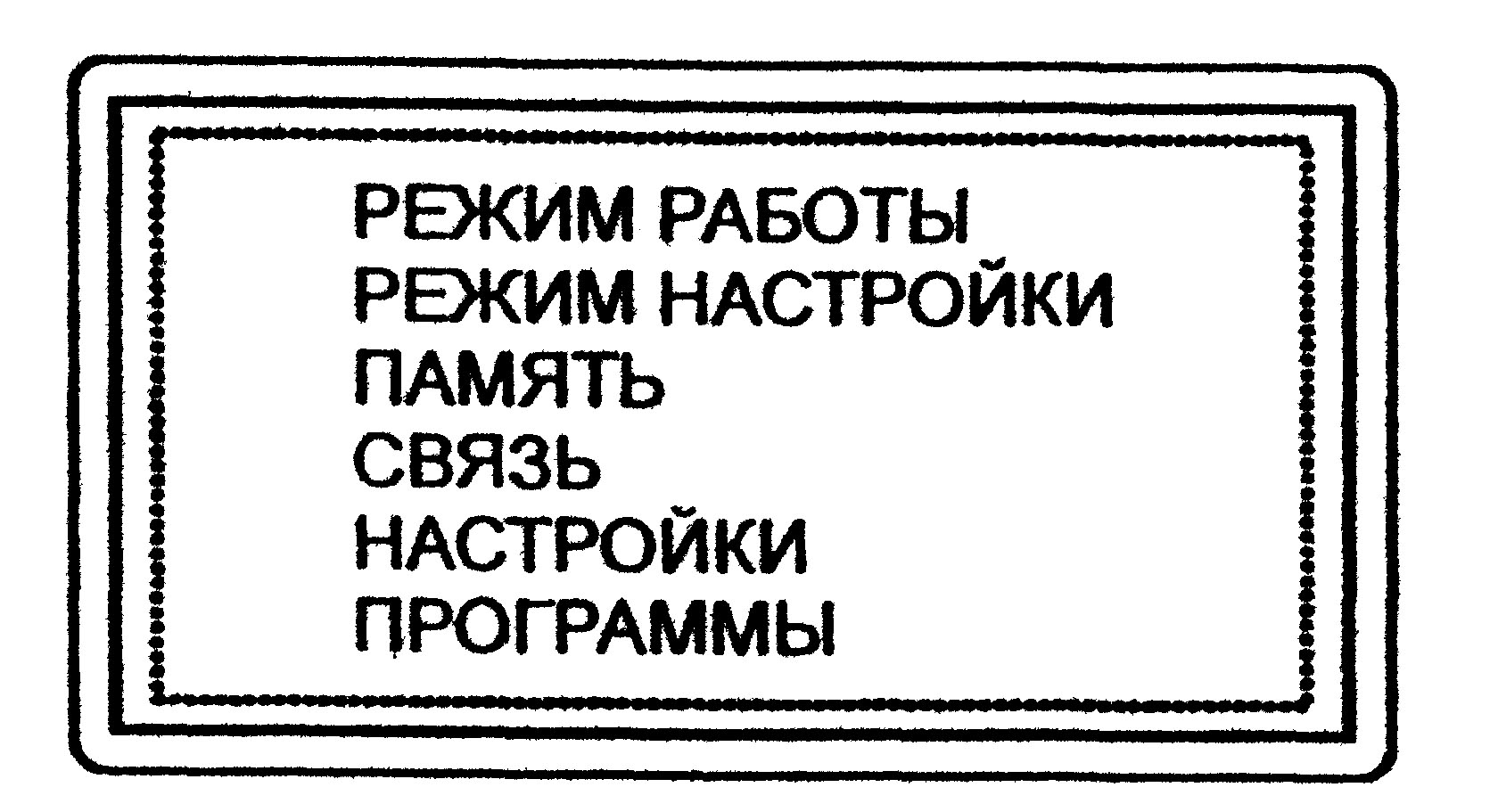

Рис. 4.3. Вид основного
меню
дефектоскопа
4

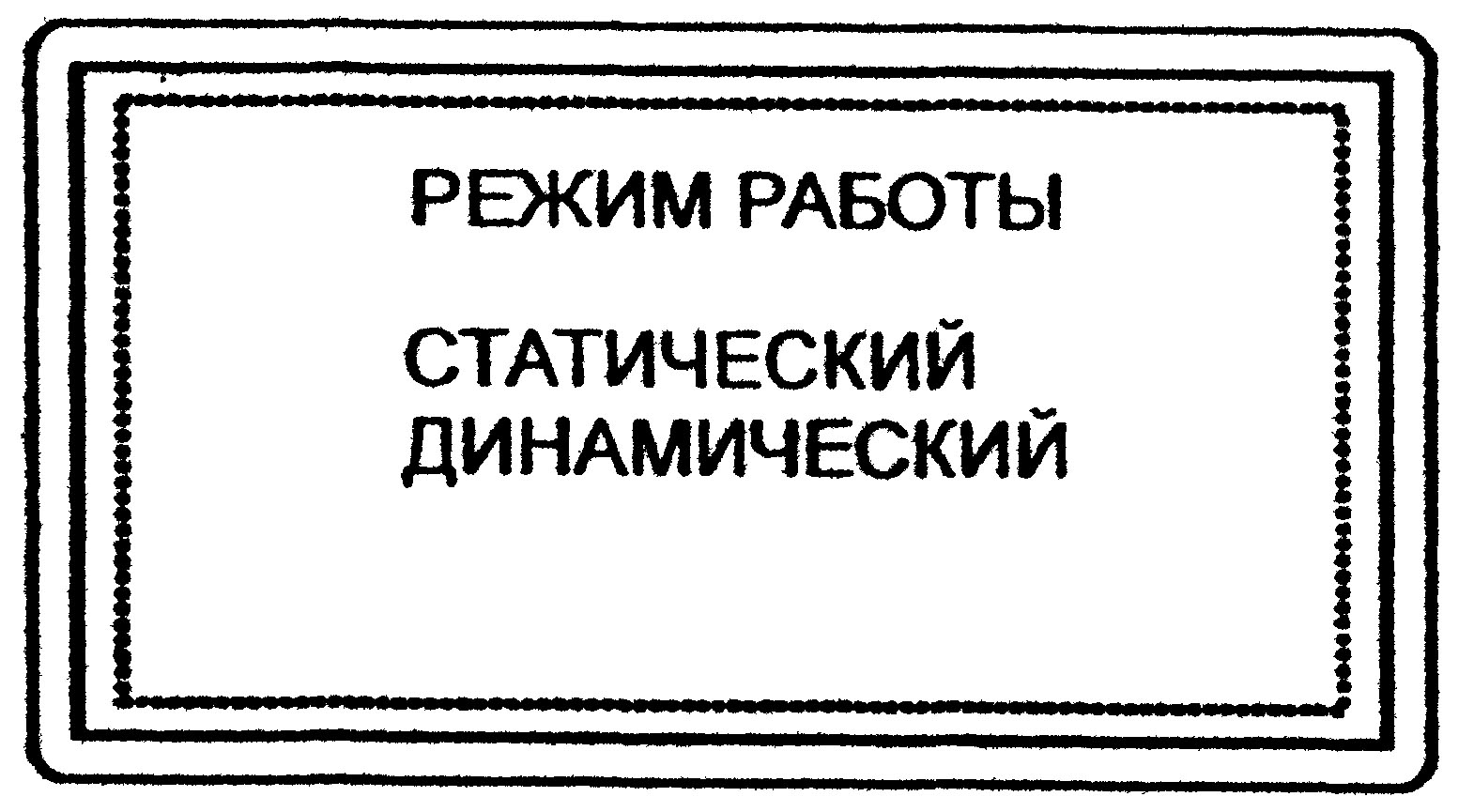

Рис.
4.4. Вид подменю «Режим
работы
дефектоскопа»
Выбрать режим настройки можно и вызовом из основного меню подменю «Режим настройки».
Для выбора ручного режима настройки необходимо кнопками « », « » установить курсор на строку «Ручной» и нажать кнопку « » (см. рис. 4.5). На дисплее высветится надпись «Стат.» (см. рис. 4.2).
5) В динамическом режиме работы при ручной настройке (отстройке от мешающих факторов) установить преобразователь на бездефектный участок стандартного образца Иа8.896.034 перпендикулярно его поверхности, содержащей искусственный дефект глубиной 3,0 (преобразователь типа 2) или 0,5 мм (преобразователь типа 1).
6) После установки ВТП на поверхность контролируемого объекта произвести компенсацию начального сигнала преобразователя (выбрать рабочую точку), которая необходима для настройки дефектоскопа на контролируемый материал. Для этого необходимо нажать кнопку « » (Уст. 0) – на экране дефектоскопа появится надпись «Компенсация», как показано на рис. 4.6. По окончании компенсации надпись «Компенсация» исчезает, при этом изображение сигнала на дисплее дефектоскопа (см. рис. 4.2, поз. 10) должно располагаться около нулевого уровня (см. рис. 4.2, поз. 11).
