Теоретические сведения.
Токарные станки могут быть снабжены дополнительными приспособлениям с конусной линейкой, которые предназначены для обработки наружных и внутренних пологих конусов с углом уклона до 12°.
Принцип точения конусов при помощи таких приспособлений — сообщить резцу одновременно два движения (продольное и поперечное). При их геометрическом сложении результирующее движение имеет направление к оси заготовки под утлом уклона конуса.
П
риспособление
с конусной линейкой к станку 1И6ПП (рис.
4.1) смонтировано
на кронштейне 5, прикрепленном сзади
каретки суппорта.

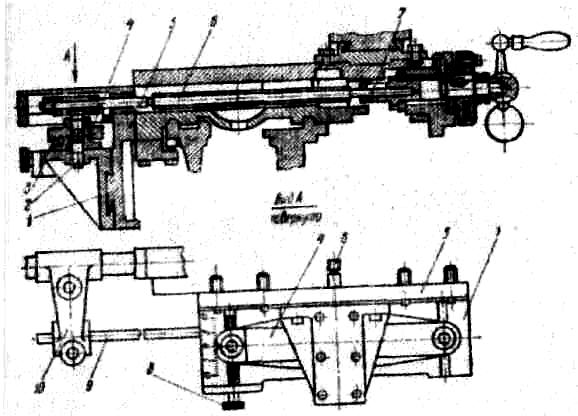

Рисунок 4.1- Конусная линейка к станку- 1И61Ш
При включении продольной подачи суппорта ползун скользит по линейке и перемещает в соответствии с ее угловым положением поперечные салазки. При этом резец обтачивает на детали необходимый конус. Для работ без конусной линейки достаточно открепить тягу 9 от кронштейна 10.
Применение конусной линейки позволяет повысить производительность и точность обработки конусов, так как при этом применяются механическая подача и обычные способы установки заготовок на станке.
На его направляющих «ласточкин хвост» расположены салазки 1, которые соединены со станиной станка тягой 9 и кронштейном 10. Линейка 4 поворачивается на требуемый угол вокруг оси 2 винтом 8. Ее охватывает ползун 3, связанный с винтом поперечной подачи 6. Последний соединен с валиком 7 подвижно в осевом направлении. [4]
Ф.И.О._____________________________________________________
Проверка усвоенного
Ответьте на следующие вопросы, отмечая галочкой верные варианты ответа в таблице приведенной ниже (возможно несколько правильных вариантов ответов):
1, Какой максимальный угол наклона образующей конуса можно обтачивать на токарном станке с помощью конусной линейки?
а) 12°
б)14°
в) 45°
г) 35°
2, Какие конуса можно обтачивать при помощи приспособления с конусной линейкой?
а) наружные;
б) внутренние;
в) боковые;
г) пологие;
Принцип точения конусов при помощи таких приспособлений заключается в :
а) в автоподачи;
б) в совмещении подач;
в) в большой скорости;
г) в большой точности;
Какую форму имеют направляющие приспособления?
а) «ласточкиного хвоста»;
б) прямоугольную;
в) трапециодальную;
г) треугольную;
Как установить величину угла конуса?
а) по линейки;
б) при помощи подачи;
в) при помощи скорости резанья;
г) по угломеру;
6. Что необходимо сделать для того чтобы работать на токарном станке без конусной линейки?
а) отключить станок;
б) открутить тягу;
в) открутить болт;
г) включить подачу;
Применение конусной линейки позволяет повысить производительность и точность обработки конусов, так как при этом используется:
а) автоматическая подача;
б) приспособление;
в) точность обработки;
г) скорость резанья;
На какую длину можно точить конуса?
а) 450 мм;
6) 300 мм;
в) 350 мм;
г) на длину верхних салазок;
Где используются детали с коническими поверхностями?
а) машиностроении;
б) строительстве;
в) с\х промышленности;
г) все ответы верны;
10. Геометрическое тело, поверхность которого получается вращением прямой линии (образующей), расположенной наклонно к оси вращения. – это
а) шар;
б) конус;
в) цилиндр;
г) сфера;
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
а |
|
|
|
|
|
|
|
|
б |
|
|
|
|
|
|
|
|
в |
|
|
|
|
|
|
|
|
г |
|
|
|
|
|
|
|
|
Оценка:
Блок 5
Задание: Внимательно прочитайте текст, и выполните задание
Обработка конических отверстий. Растачивание конических отверстий при установки верхних салазок суппорта.
