Теоретические сведения.
Обработка конусов при повернутых верхних салазках суппорта. Способ применим для обтачивания или растачивания конусов небольшой длины с различным углом уклона.
В нимание! Длина обработки ограничивается длиной перемещения верхних салазок, которые, устанавливаются под углом уклона конуса а (рис. 2.1). Для этого, ослабив гайки поворотной плиты, поворачивают ее вместе с верхними салазками на требуемый угол, который отсчитывают по градусной шкале 1. Доли градуса определяют на глаз. Затем гайки прочно зажимают.

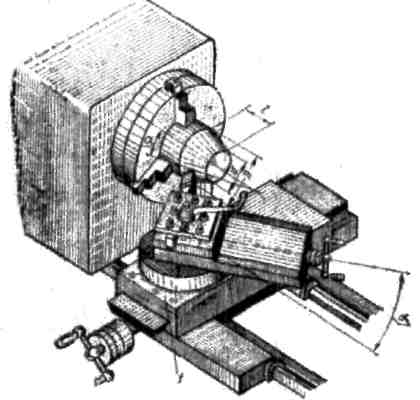

Рисунок 2.1 - Обработка конуса при повернутых верхних салазках суппорта
При обработке точных конусов описываемым способом выполняют ряд дробных проточек заготовки и по результатам контроля корректируют угол установки салазок.
Угол поворота верхних салазок рассчитывается по формуле:
(1)
Чтобы исключить сдвиг суппорта во время резания, его следует неподвижно закрепить на станине зажимным винтом каретки или включением рукоятки маточной гайки.
Существенный недостаток данного способа обработки конусов: ручная подача салазок и в связи с этим невысокая чистота обработки. [4]
Ф.И.О.____________________________________________________
Проверка усвоенного
Ответьте на следующие вопросы, отмечая галочкой верные варианты ответа в таблице приведенной ниже (возможно несколько правильных вариантов ответов):
На какую длину можно точить конуса при помощи верхних салазок суппорта?
а) 450 мм;
6) 300 мм;
в) 350 мм;
г) на длину верхних салазок;
По какой формуле рассчитывается угол поворота верхних салазок суппорта?
а) ;
б) ;
в) ;
г) ;
На какой угол можно обтачивать конуса способом повернутых салазок суппорта?
а) 45°
6) 60°
в) 35°
г) все перечисленные
4. В каком случае sin а ≈ tg а?
а) при малых углах;
б) при средних углах
в) при больших углах
г) при 45°
5. Какие конуса можно обтачивать при помощи повернутых салазок суппорта?
а) наружные;
б) внутренние;
в) боковые;
г) пологие;
6. Какой инструмент используют для получать наружных конические поверхностей?
а) резец;
б) развертка;
в) сверло;
г) все перечисленные;
7. Чем можно проконтролировать угол конуса?
а) угломером;
б) шаблоном;
в) микрометрам;
г) транспортиром;
8. Чтобы повернуть верхние салазки суппорта, что нужно сделать?
а) отжать болты;
б) открутить тягу;
в) нажать кнопки;
г) повернуть рычаг;
9. Какие недостатки имеет способ обточки конусов при помощи повернутых салазок суппорта?
а) малая скорость резанья;
б) ручная подача;
в) большая скорость;
г) не высокая точность;
10. Чтобы исключить сдвиг суппорта во время резания, что необходимо сделать?
а) зажать болты;
б) отключить подачу;
в) выключить станок;
г) повернуть рычаг
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
а |
|
|
|
|
|
|
|
|
|
|
б |
|
|
|
|
|
|
|
|
|
|
в |
|
|
|
|
|
|
|
|
|
|
г |
|
|
|
|
|
|
|
|
|
|
Оценка:
Блок 3
Задание: Внимательно прочитайте текст, и выполните задание.
Обработка конусов при помощи смешении центра задней бабки.
