4. Системы оснастки, применяемые на станках с чпу

4.1 Классификация систем оснастки

1 По степени автоматизации:

• неавтоматизированные,

• с малой степенью автоматизации,

• автоматизированные,

• автоматические

2. По степени стандартизации:

• универсальные переналаживаемые приспособления (многоцелевые, широко переналаживаемые универсальные безналадочные (УБП) универсальные наладочные (УНП))

• специализированные (узкоцелевые, ограниченно переналаживаемые специализированные наладочные (СНП))

• специальные (универсально-сборные (УСП), сборно-разборные (СРП), неразборные специальные (НСП))

Принадлежность к группе определяется количеством деталей, которые можно обрабатывать в данном приспособлении (одно изделие, группа однотипных или разнотипных изделий) (см. стр. 213,216, 217, 221).

3 По возможности повторного использования:

• обратимой конструкции

• необратимой конструкции.

4.2 Универсальные приспособления

Универсальные переналаживаемые приспособления получили наиболее широкое распространение для станков с ЧПУ. Они предназначены для установки и закрепления широкой номенклатуры деталей. Универсальные приспособления пригодны для многократного использования с минимальной подналадкой, но не всегда обеспечивает требуемую точность и производительность. Эти приспособления поставляются в комплекте со станком. Замена специальных приспособлений универсальными переналаживаемыми позволяет сократить затраты на оснастку на 75-80%, резко сокращаются сроки подготовки производства.

По конструктивным признакам делятся на универсально-регулируемые (безналадочные) УБП и универсально-наладочные УНП. Все универсальные приспособления можно использовать при обработке наиболее широко распространенных деталей простой формы.

• Универсальные регулируемые (безналадочные) приспособления (убп)

Конструкция УБП представляет собой законченный механизм долговременного действия с постоянными (несъемными) регулируемыми элементами для закрепления различных заготовок. Они не требуют сменных элементов, при обработке различных по размерам и конфигурации деталей нужно только регулировать положение установочных элементов приспособления. УБП предназначены для многократного использования на станках с ЧПУ в условиях единичного и мелкосерийного производства.

Наиболее широко УБП применяются для оснащения токарных станков. Это токарные патроны различных конструкций.

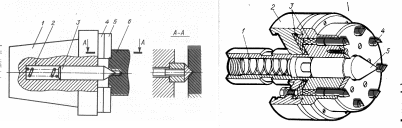

Поводковые патроны предназначены для передачи крутящего момента на заготовку от шпинделя станка с помощью хомутика, закреплённого на заготовке. Заготовка при этом должна иметь центровые отверстия на торцах вала.

Для закрепления прутковых заготовок используют кулачки прямой (цилиндрической) формы, для штампованных заготовок кулачки имеют прямой или обратный уклоны с углом не более 5⁰.

При базировании в центрах передний центр делают плавающим, т.е смещающимся вдоль оси под действием поджима заднего центра. Перемещение происходит до тех пор, пока заготовка левым торцом не упрется в торец крепежной оснастки, который определяет положение по оси Z всех деталей партии, независимо от глубины зацентровки.

Ц ентробежные или инерционные поводковые патроны бывают двух- и трёхкулачковые. Кулачки устанавливаются на осях в корпусе патрона и представляют собой независимые эксцентрики, которые под действием центробежных сил приближаются к поверхности заготовки и зажимают её. Зажим происходит за счёт сил самоторможения, возникающих при воздействии на заготовку сил резания.
