18.Перенесення в натуру позначки точки.
Визначаємо горизонт приладу
Hпр = HRp + a:
b=Hri- Hпр - проектна позначка
а=в=2*ma
mhпр=(m²вих+2m²a+m²ф)½
m²ф похибка фіксації;
m²вих похибка вихідних даних;
m²а похибка відліку по рейці.
20.
Застосування геометричного і
тригонометричного нівелювання. Залежить
від точності відображення рельєфу.
Якщо горизонталі треба через 0,5 – 1 м,
то використовується геометричне
нівелювання, а якщо через 2 м, то
тригонометричне. Hдоп
= 0,04Sсер
;
де n
– кількість станцій; S
- до 2 м.
Геометричне нівелювання - визначення різниці висот за допомогою горизонтального візирного променя.
b
b'
а'
а
h = a –b; h' = a' - b'; Δh = h - h'.
Тригонометрическое нивелирование.
С
ν1
ν2
Нв
А
S
Вимірюємо ν1, ν2, S. Нс = Нв + S( tgν1 – tgν2)
21. Способи розпланування споруд.
При розплануванні споруд від пунктів геодезичної основи необхідно за їх координатами і проектними координатами відповідних точок підготувати розпланувальні елементи(кути,довжини ліній). У випадку використання полярного способу. За ризницею дирекційних кутів обчислюють полярний(розпланувальний) кут і полярну відстань. Для розпланування споруди способом прямокутних координат використовують лінії полігонометрії. Обчислюють абсцису Х і ординату У розпланованої точки за формулою:
Х=(Хр - Хо)cosα0+(Ур –Уо)sinα0
У=(Ур - Уо)cosα0-(Xp - Xо)sinα0, де Хр, Хо, Ур, Уо - прямокутні геод. корд. розпланованої точки та початку опорної(базової) лінії; α0 – дирекц. кут опорної лінії. Додатна величина Х направлена вздовж опорної лінії, від’ємна в-зворотному напрямку. Знак ординати вказує на положення шуканої точки відносно опорної: мінус-ліворуч,плюс-праворуч.
22. Спосіб прямокутних координат. Одним із способів розпланування споруд є спосіб пря покутних координат.
Х
C1
250.00
mΔx 25.00
С
200
Δу mΔy
200 Р Р1
ΔX = 50.00; ΔУ = 50,00.
23.Спосіб полярних координат
Цей
спосіб найчастіше використовують для
винесення в натуру точок проекта з
пунктів полігонометрії.т С визначають
на місцевості шляхом побудови проектного кута β та відкладання проектної відстані l.Величини β і l знаходять за ОГЗ:
При цьому координати пунктів 1 і 2 та дирекцій ний кут α12 відомі з побудови розмічувальної основи.Координати т.С:
;
,
Де
;
СКП
положення т.С.
або

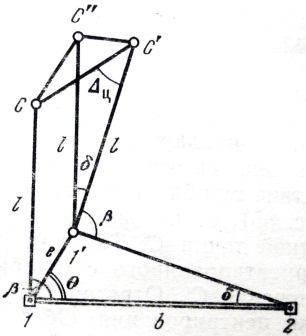

Помилка
за центрування та редукцію
При β=90*і l=b
Помилка за редукцію
Помилка вихідних даних.
24. Спосіб проектного полігону. Використання лінійно-кутових засічок.
