27. Электрический канал связи по трубам из скважин.
Разработка систем автоматического контроля глубинных параметров связана с разработкой глубинных датчиков, которые во время процесса бурения находились бы на забое скважины, и канала связи между забоем и устьем скважины. При выборе канала связи следует учитывать высокое давление и температуру в скважине, циркуляцию в скважине абразивных веществ (промывочной жидкости, несущей выбуренную породу) ограниченные габариты скважины, электропроводность породы и т. д.
Электрические проводные каналы при существующих способах бурения встраивают в бурильные трубы. Однако необходимость свинчивания и развинчивания труб при спуско-подъемных операциях и при наращивании колонны в процессе бурения требует создания сложных устройств для контакта между отдельными секциями проводного канала. При использовании токоподвода погружного электродвигателя (ПЭД) применяют высокочастотный метод разделения канала питания этой установки и измерительного канала.
Н
а

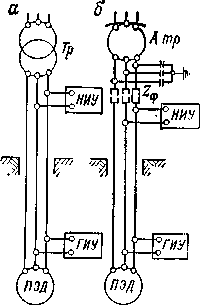

рис.1 показаны варианты межфазного
присоединения глубинного измерительного
устройства (ГИУ) и наземного измерительного
устройства (НИУ). При таком присоединении
снижение сопротивления изоляции на
одной из фаз токоподвода вплоть до нуля
практически не влияет на передачу
измерительного сигнала. Заградительный
фильтр Zф
представляет собой одну или несколько
катушек индуктивности с параллельно
подключенными к ним емкостями. Параметры
фильтра подбираются с условием, чтобы
фильтр имел достаточное сопротивление
высокочастотному току и по возможности
меньшее сопротивление силовому току,
чтобы не создавалось заметной асимметрии
напряжений.
Электрический беспроводный канал: Между электродами (рис.2), расположенными в скважине, генератором 1 создается электрическое поле Е, часть которого может достигать поверхности земли. В качестве одного из электродов используются бурильные трубы 3, а в качестве второго — нижняя часть колонны, изолированная от труб втулкой 2. Если на поверхности земли на определенном расстоянии от бурильных труб воткнуть в землю электрод 4, то между ними будет получена разность потенциалов ΔU, величина которой будет зависеть от силы и частоты электрического тока, расходуемого в цепи между электродами, от расстояния между электродами (от величины изолированного участка на бурильных трубах), сопротивления горных пород, глубины погружения заземляющего электрода и от других факторов. (5 — показывающий прибор)
Надежный прием сигналов от ГИУ с больших глубин возможен при большой мощности генератора. Импульсный метод передачи сигнала позволяет применять генераторы меньшей мощности. Увеличения дальности приема можно добиться повышением чувствительности приемной аппаратуры с соответствующими фильтрами и снижением уровня помех. Затухание сигналов в канале может быть резко снижено покрытием бурильных колонн изоляционной пленкой.
Дальность надежной передачи информации по каналу связи может быть повышена также снижением частоты сигналов до десятых долей герца.
