1. Стационарные и нестационарные процессы
С тационарный процесс (СП) - процесс, который с течением времени остается неизменным.
Для исследования СП достаточно иметь большой объем реализации в течение определенного интервала времени.
Нестационарный процесс - процесс, который меняется с течением времени за весь период существования этого объекта.
Анализировать и принимать решения на основании этих данных сложно, для этого необходимо много реализаций в течении рассматриваемого периода.
2. Структурная схема автоматизации

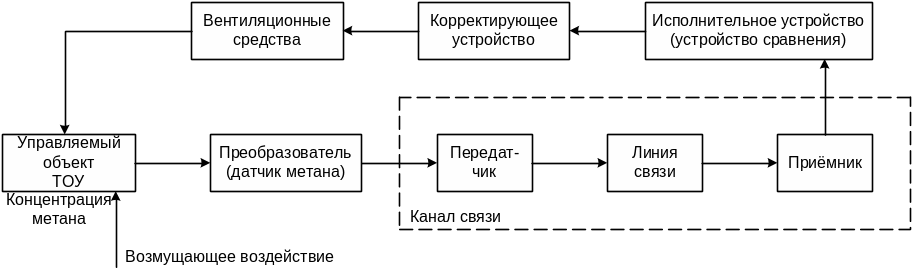

После анализа технологического процесса строится примерная структурная схема автоматизации.
Определяет основные функциональные части системы, их назначение и взаимодействие. Структурная и функциональная схемы разрабатываются при проектировании на стадии, предшествующей разработке принципиальной схемы. Функциональные элементы на структурной схеме изображают в виде прямоугольника с порядковым номером, передаточной функцией, графиком переходной функции и т.д. Структурные схемы нужны при анализе и синтезе систем.
3. Составление функциональной схемы автоматизации
Функциональная схема определяет функциональную связь всех элементов, разъясняет процессы, протекающие в отдельных частях и в целом. Функциональные элементы изображаются на функциональной схеме в виде условных графических обозначений. Графическое построение схемы должно давать наиболее наглядное представление о системе.
Система автоматического управления может быть представлена в виде сочетания двух элементов: объекта управления и управляющего устройства
На управляющее устройство УУ поступает информация о целях и задачах управления (задание 3) и информация х о состоянии объекта управления ОУ. На основе полученной информации управляющее устройство вырабатывает управляющее воздействие у. Для реализации системы управления в соответствии с этой схемой необходимо знать математическую модель объекта управления и выбрать управляющее устройство.
В качестве управляющего устройства используются автоматические регуляторы.
В функциональной схеме системы управления элемент сравнения ЭС сравнивает текущее значение регулируемого параметра хт, вырабатываемого измерительным устройством ИзУ, с его заданным значением х3, поступающим от задатчика 3, и посылает сигнал рассогласования на вход формирующего устройства ФУ.
Р оль последнего - получение определенного закона регулирования, под которым понимается зависимость между рассогласованием и выходной величиной регулятора.
Элемент сравнения и формирующее устройство вместе составляют регулирующее устройство. Сигнал с выхода формирующего устройства поступает на вход исполнительного устройства ИсУ, который реализует выработанный регулятором закон регулирования. Формирующее устройство обычно реализуется либо в виде последовательного соединения усилителя У и корректирующего элемента К, либо путем охвата усилителя или ряда элементов в прямой цепи регулятора обратной связью. Иногда оба способа используются совместно, т. е. в регуляторе применяются как последовательное включение корректирующего элемента, так и обратная связь.
