10. Будова, баланс енергії і світлова віддача сучасних ламп розжарювання.

У лампі розжарювання використовується ефект нагрівання провідника (нитки розжарювання) при протіканні через нього електричного струму. Температура вольфрамової нитки розжарювання різко зростає після включення струму. Для отримання видимого випромінювання необхідно, щоб температура була порядку декількох тисяч градусів, в ідеалі 6000 K (температура поверхні Сонця). Чим менша температура, тим менша частка видимого світла і тим більше «червоним» здається випромінювання. Частину спожитої електричної енергії лампа розжарювання перетворює у випромінювання, частину - на виділення тепла. Тільки мала частка випромінювання лежить в області видимого світла, основна частка припадає на інфрачервоне випромінювання.

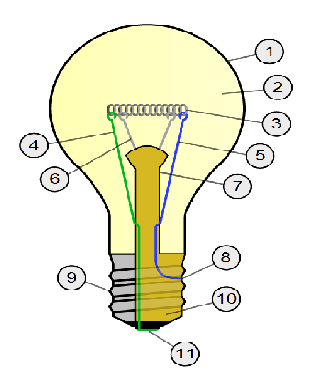

Будова

1-Інертний газ (наповнювач)86% аргону, 14 % N₂ азоту

2-Нитка розжарювання

3-Контактний дріт (з'єдується з ніжкою)

4-Контактний дріт (з'єднується з цоколем)

5-Гачки

6-Скляна ніжка (лопатка)

7-Вивід контакту на цоколь

8-Цоколь

9-Ізоляційний матеріал

10-Центральна контактна пластина цоколя

ЛР Р=100Вт

Світло

75Вт

6Вт

11Вт

свіло

IU тепло

Втрати через гачки і електроди

Втрати через газ

11. Основні статті витрат пов’язані із застосуванням штучного освітлення.

1. Початкові капітальні витрати:

- витрати пов’язані з придбанням освітлювального приладу і джерела світла;

- витрати пов’язані з установкою.

2. Експлуатаційні витрати:

-придбання ламп на заміну перегорілих

-чистка (4рази в рік)

3.Витрати на е.е.

Доля ціни ДС в витратах

ЛР: q_пр=2,5грн, q_ел=0,25грн/кВтгод; Рл=100Вт; 1000год

27,5 –100%

2,5–х, х=9,5%

ЛЛ: 15*10³год; Рл=40Вт; Р_{дроселя}25%=10Вт.

232,5 –100%

45 – х, х=19%

12. Система умовних позначень світлових приладів.

Світловий прилад – це пристрій в склад якого входять джерело світла і освітлювальна арматура, призначені для освітлення або світлової сигналізації.

Освітлювальна арматура перерозподіляє світловий потік в просторі, перерозподіляє або перетворює його властивості (поляризація зміна колірної температури).

Спосіб установки	Позначення
Консольний	До
Підвісний	З
Увінчує	Т
Настінний	Б
Вбудований	В

Джерело світла	Позначення
Позначення	Н
Натрієва лампа високого тиску типу ДНаТ	Ж
Галогенні лампи розжарювання	І
Металогалогенні лампа високого тиску	Г
Ртутна лампа типу ДРЛ	Р
Люмінесцентна лампа	Л

Світильники: XYZ-A-B-C X - джерело світла Y - спосіб установки Z - основне призначення А - серія B - потужність С – модифікація

Прожектори: XZ-A-B-C X - джерело світла Z - основне призначення A - серія B - потужність C - модифікація

Приклад позначення:

ЖКП 4072507001 - Світильник зовнішнього освітлення консольний серії 40, з лампою типу ДНаТ потужністю 250 Вт, модифікації 001.

ГО 0874007002 - Прожектор загального призначення серії 08, з метало-галогенною лампою високого тиску потужністю 400 Вт, модифікації 002.

Класифікація світильників по ступеню захисту від пилу і вологи:

IP XY (IP 20, IP 50, IP 60, IP 65, IP 68)

X - ступінь захисту від пилу	Y - ступінь захисту від вологи
2 – незахищені; 5 – пилозахищені; 6 – пилонепроникні.	0 – незахищені; 2 – каплезахищений; 3 – дощезахищені; 4 – бризгозахищені; 5 – струєзахищені; 7 - водонепроникні; 8 – герметичні.
