Розділ 3. Пакетування вантажу
3.1. Визначення виду пакетування
Продуктивність вантажних робіт з пакетованими вантажами складає від 100 до 300 т/год. Маса транспортного пакету для перевезень в критих вагонах і контейнерах не повинна перевищувати 1 т, розміри пакету, сформованого з окремих вантажних місць з використанням піддону 800´1200 мм, не більше 840´1240 мм.
Кожен моток з нитками запакований у полімерну плівку, для захисту від потрапляння вологи, мотки, запаковані у споживчу тару складаються у ящик.

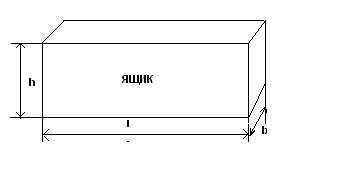

Розміри ящиків: l=800 мм
b=450 мм
h=500 мм
Маса ящика–60 кг
Обсяги перевезень –10800т.
Схеми
1. 4.
2. 5.
3. 6.
3.2 Розміщення і кріплення вантажу в контейнері ,визначення кількості вантажних місць.
Розраховуємо кількість укрупнених вантажних місць (ВМ), що можна розмістити в контейнерах двох типів ( ).
Розрахунки для розміщення вантажних місць у
контейнері 1АХ
L/l=11988/800=14
B/b=2330/450=5
H/h=2128/500=4
Nзаг=14*5*4=280
Вага вантажу= 60*280=16800 кг
Коеф. Використання γ=16800/30800=0.55
Об’єм вантажу = 0,18*280=50,4 м3
Коеф. Використання об’єму = 50,4/59,4=0,85
L/b= 11988/450=26
B/l=2330/800=2
H/h=4
Nзаг=26*2*4=208
Вага вантажу= 60*208=12480 кг
Коеф. Використання γ=12480/30800=0.4
Об’єм вантажу = 0,18*208=37,44 м3
Коеф. Використання об’єму = 37,44/59,4=0,63
L/l=14
B/h=2330/500=4
H/b=2128/450=4
Nзаг=14*4*4=224
Вага вантажу= 60*224=13440 кг
Коеф. Використання γ=13440/30800=0.44
Об’єм вантажу = 0,18*224=40,32 м3
Коеф. Використання об’єму = 40,32/59,4=0,68
L/h=11988/500=23
B/l=2
H/b=4
Nзаг=23*2*4=184
Вага вантажу= 60*184=11040 кг
Коеф. Використання γ=11040/30800=0.36
Об’єм вантажу = 0,18*184=33,12 м3
Коеф. Використання об’єму = 33,12/59,4=0,56
L/h=23
B/b=5
H/l=2128/800=2
Nзаг=23*5*2=230
Вага вантажу= 60*230=13800 кг
Коеф. Використання γ=13800/30800=0,45
Об’єм вантажу = 0,18*230=41,4 м3
Коеф. Використання об’єму = 41,4/59,4=0,7
L/b=26
B/h=4
H/l=2
Nзаг=26*4*2=208
Вага вантажу= 60*208=12480 кг
Коеф. Використання γ=12480/30800=0,41
Об’єм вантажу = 0,18*208=37,44 м3
Коеф. Використання об’єму = 37,44/59,4=0,63
Табл. 3.1
Варіант розміщення в контейнері |
К-сть ВМ вздовж контейнера |
К-сть ВМ за шириною контейнера |
К-сть ВМ за висотою контейнера |
Загальна к-сть ВМ що вміщається в контейнері |
Вага вантажу, який можна розмістити в контейнері (Q ),кг |
Коеф-т викор. вантажопідйомності |
Об’єм вантажу,який можна розмістити в контейнері |
Коеф-т викор.об’єму |
L/l, B/b, H/h |
14 |
5 |
4 |
280 |
16800 |
0,55 |
50,4 |
0,85 |
L/b, B/l, H/h |
26 |
2 |
4 |
208 |
12480 |
0,4 |
37,44 |
0,63 |
L/l, B/h, H/b |
14 |
4 |
4 |
224 |
13440 |
0,44 |
40,32 |
0,68 |
L/h, B/l, H/b |
23 |
2 |
4 |
184 |
11040 |
0,36 |
33,12 |
0,56 |
L/h, B/l, H/b |
23 |
5 |
2 |
230 |
13800 |
0,45 |
41,4 |
0,7 |
L/b, B/h, H/l |
26 |
4 |
2 |
208 |
12480 |
0,41 |
37,44 |
0,65 |
Виходячи з даних розрахунків, обираємо першу схему розташування, що гарантує γ=0,55, та коефіцієнт використання об’єму 0,85 .
