Диаграмма размещения
Диаграмма развертывания или как её ещё называют размещения. Содержит графические изображения процессоров, устройств, процессов и связей между ними. В отличие от диаграмм логического представления, диаграмма развертывания является единой для системы в целом, поскольку должна всецело отражать особенности ее реализации. Эта диаграмма, по сути, завершает процесс ООАП для конкретной программной системы и ее разработка, как правило, является последним этапом спецификации модели.
Итак, перечислим цели, преследуемые при разработке диаграммы развертывания:
Определить распределение компонентов системы по ее физическим узлам.
Показать физические связи между всеми узлами реализации системы на этапе ее исполнения.
Выявить узкие места системы и реконфигурировать ее топологию для достижения требуемой производительности.
Узел (node) представляет собой некоторый физически существующий элемент системы, обладающий некоторым вычислительным ресурсом. В качестве вычислительного ресурса узла может рассматриваться наличие по меньшей мере некоторого объема электронной или магнитооптической памяти и/или процессора. В последней версии языка UML понятие узла расширено и может включать в себя не только вычислительные устройства (процессоры), но и другие механические или электронные устройства, такие как датчики, принтеры, модемы, цифровые камеры, сканеры и манипуляторы.
рафически на диаграмме развертывания узел изображается в форме трехмерного куба (строго говоря, псевдотрехмерного прямоугольного параллелепипеда). Узел имеет собственное имя, которое указывается внутри этого графического символа. Сами узлы могут представляться как в качестве типов (рис. 11.1, а), так и в качестве экземпляров (рис. 11.1, б).

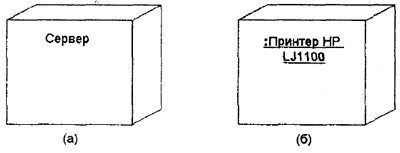

Рисунок 7 - Графическое изображение узла на диаграмме развертывания
Кроме собственно изображений узлов на диаграмме развертывания указываются отношения между ними. В качестве отношений выступают физические соединения между узлами и зависимости между узлами и компонентами, изображения которых тоже могут присутствовать на диаграммах развертывания.
Рисунок 7.1- Диаграмма размещения
Диаграмма классов
Диаграмма классов показывает классы и их отношения, тем самым представляя логический аспект проекта. Отдельная диаграмма классов представляет определенный ракурс структуры классов. На стадии анализа мы используем диаграммы классов, чтобы выделить общие роли и обязанности сущностей, обеспечивающих требуемое поведение системы. На стадии проектирования мы пользуемся диаграммой классов, чтобы передать структуру классов, формирующих архитектуру системы.
Два главных элемента диаграммы классов - это классы и их основные отношения.
На рисунке 9 показано обозначение для представления класса на диаграмме. Класс обычно представляют аморфным объектом, вроде облака
Рисунок 9 - Значок класса
Каждый класс должен иметь имя; если имя слишком длинно, его можно сократить или увеличить сам значок на диаграмме. Имя каждого класса должно быть уникально в содержащей его категории. Для некоторых языков, в особенности - для C++ и Smalltalk, мы должны требовать, чтобы каждый класс имел имя, уникальное в системе. На некоторых значках классов полезно перечислять несколько атрибутов и операций класса. "На некоторых", потому что для большинства тривиальных классов это хлопотно и не нужно. Атрибуты и операции на диаграмме представляют прообраз полной спецификации класса, в которой объявляются все его элементы. Если мы хотим увидеть на диаграмме больше атрибутов класса, мы можем увеличить значок; если мы совсем не хотим их видеть - мы удаляем разделяющую черту и пишем только имя класса.
Как мы описывали в главе 3, атрибут обозначает часть составного объекта, или агрегата. Атрибуты используются в анализе и проектировании для выражения отдельных свойств класса [Точнее, атрибут эквивалентен отношению агрегации с физическим включением, метка которого совпадает с именем атрибута, а мощность равна в точности единице]. Мы используем следующий не зависящий от языка синтаксис, в котором атрибут может обозначаться именем или классом, или и тем и другим, и, возможно, иметь значение по умолчанию:
A - только имя атрибута;
:C - только класс;
A:C - имя и класс;
A:C=E - имя, класс и значение по умолчанию.
Имя атрибута должно быть недвусмысленно в контексте класса. В главе 3 говорилось, что операция - это услуга, предоставляемая классом. Операции обычно изображаются внутри значка класса только своим именем. Чтобы отличать их от атрибутов, к их именам добавляются скобки. Иногда полезно указать полную сигнатуру операции:
N() - только имя операции;
RN(Аргументы) - класс возвращаемого значения (R), имя и формальные параметры (если есть).
Имена операций должны пониматься в контексте класса однозначно в соответствии с правилами перегрузки операций выбранного языка реализации.
Общий принцип системы обозначений: синтаксис элементов, таких, как атрибуты и операции, может быть приспособлен к синтаксису выбранного языка программирования. Например, на C++ мы можем объявить некоторые атрибуты как статические, или некоторые операции как виртуальные или чисто виртуальные [В C++ члены, общие для всех объектов класса, объявляются статическими; виртуальной называют полиморфную операцию; чисто виртуальной называют операцию, за реализацию которой отвечает подкласс]; в CLOS мы можем пометить операцию как метод :around. В любом случае мы пользуемся спецификой синтаксиса данного языка, чтобы обозначить детали. Абстрактный класс - это класс, который не может иметь экземпляров. Так как абстрактные классы очень важны для проектирования хорошей структуры классов, мы вводим для них специальный значок треугольной формы с буквой А в середине, помещаемый внутрь значка класса (рисунок 10). Общий принцип: украшения представляют вторичную информацию о некой сущности в системе. Все подобные типы украшений имеют такой же вид вложенного треугольника.
Отношения между классами. Классы редко бывают изолированы; напротив, как объяснялось в главе 3, они вступают в отношения друг с другом. Виды отношений показаны на рисунке 11: ассоциация, наследование, агрегация (has) и использование. При изображении конкретной связи ей можно сопоставить текстовую пометку, документирующую имя этой связи или подсказывающую ее роль. Имя связи не обязано быть глобальным, но должно быть уникально в своем контексте.
Значок ассоциации соединяет два класса и означает наличие семантической связи между ними. Ассоциации часто отмечаются существительными, например Employment (место работы), описывающими природу связи. Класс может иметь ассоциацию с самим собой (так называемая рефлексивная ассоциация). Одна пара классов может иметь более одной ассоциативной связи. Возле значка ассоциации вы можете указать ее мощность (см. главу 3), используя синтаксис следующих примеров:
1 - В точности одна связь
N - Неограниченное число (0 или больше)
0..N - Ноль или больше
1..N - Одна или больше
Рисунок 10 - Значок абстрактного класса.
Рисунок 11 - Значки отношений между классами.
0..1 - Ноль или одна
3..7 - Указанный интервал
1..3, 7 - Указанный интервал или точное число
Обозначение мощности пишется у конца линии ассоциации и означает число связей между каждым экземпляром класса в начале линии с экземплярами класса в ее конце. Если мощность явно не указана, то подразумевается, что она не определена.
Обозначения оставшихся трех типов связи уточняют рисунок ассоциации дополнительными пометками. Это удобно, так как в процессе разработки проекта связи имеют тенденцию уточняться. Сначала мы заявляем о семантической связи между двумя классами, а потом, после принятия тактических решений об истинных их отношениях, уточняем эту связь как наследование, агрегацию или использование.
Значок наследования, представляющего отношение "общее/частное", выглядит как значок ассоциации со стрелкой, которая указывает от подкласса к суперклассу. В соответствии с правилами выбранного языка реализации, подкласс наследует структуру и поведение своего суперкласса. Класс может иметь один (одиночное наследование), или несколько (множественное наследование) суперклассов. Конфликты имен между суперклассами разрешаются в соответствии с правилами выбранного языка. Как правило, циклы в наследовании запрещаются. К наследованию значок мощности не приписывается.
Значок агрегации обозначает отношение "целое/часть" (связь "has") и получается из значка ассоциации добавлением закрашенного кружка на конце, обозначающем агрегат. Экземпляры класса на другом конце стрелки будут в каком-то смысле частями экземпляров класса-агрегата. Разрешается рефлексивная и циклическая агрегация. Агрегация не требует обязательного физического включения части в целое.
Знак использования обозначает отношение "клиент/сервер" и изображается как ассоциация с пустым кружком на конце, соответствующем клиенту. Эта связь означает, что клиент нуждается в услугах сервера, то есть операции класса-клиента вызывают операции класса-сервера или имеют сигнатуру, в которой возвращаемое значение или аргументы принадлежат классу сервера.

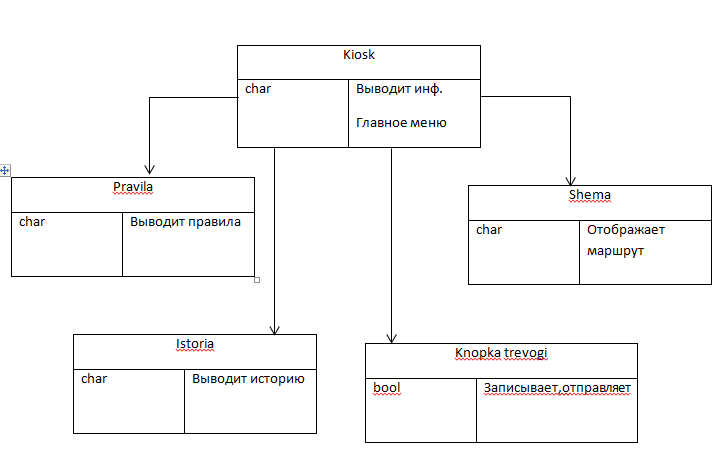

Рисунок 8.1 - Диаграмма классов
