2. Задание

Минимизировать функцию от 5-ти переменных (a, b, c, d, e) и реализовать ее в заданном базисе. Функция выбирается в соответствии с табл. 1.1, базис реализации ­– из табл. 1.2.

N = (номер по журналу) % 6; M = (номер по журналу) % 4.

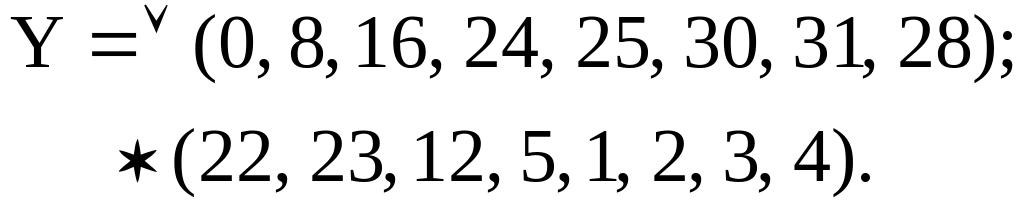

В табл. 1.1 в столбце «Функция» указаны значения входных переменных, при которых функция принимает единичное значение или ее значение неизвестно (*). Для остальных, не указанных значений входных переменных, функция принимает нулевое значение. Так, например, для N = 0, функция принимает единичное значение при abcde = 000002(010), abcde = 010002(810), abcde = 100002 (1610) и т.д.

Табл. 1.1 ­– Выбор функции для реализации

N

Функция

0

1

2

3

4

5

Табл. 1.2 ­– Выбор базиса реализации функции

M

Базис

0

2ИЛИ-НЕ

1

2И-НЕ

2

3ИЛИ-НЕ

3

3И-НЕ

3. Пример выполнения работы

Пусть N = 0 

M = 1  базис 2И-НЕ.

Шаг 1. Минимизация заданной функции с использованием карты Карно на пять переменных (рис. 1.1).

Шаг 2. На основании рис. 1.1 получаем следующее выражение для функции Y:

.

Рис. 1.1 – Карта Карно для минимизации функции Y

Шаг 3. Используя законы де Моргана, приведем полученное выражение к заданному базису (2И-НЕ):

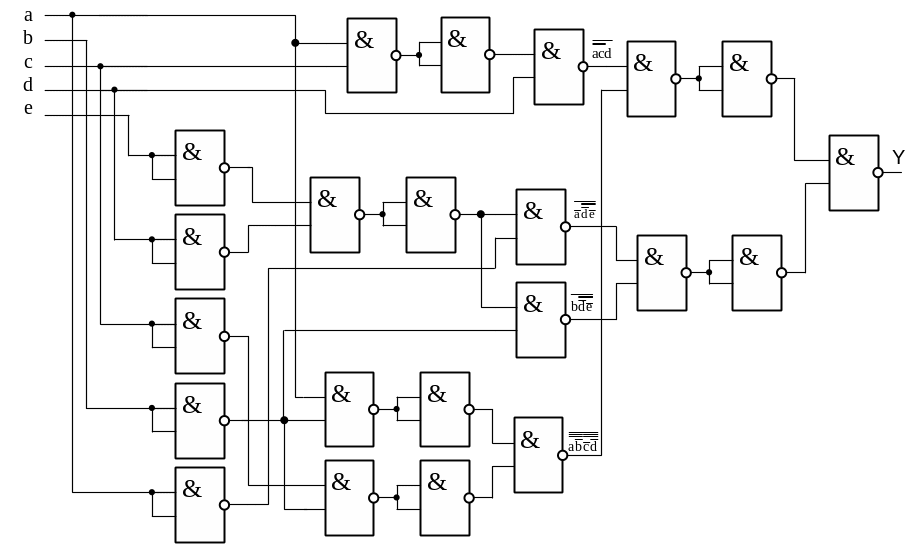

Шаг 3.Построим логическую схему, реализующую функцию Y:

Рис. 1.2 – Логическая схема реализации функции Y в базисе 2И-НЕ

Определим основные параметры полученной схемы:

  1. Число элементов в схеме – 17.

  2. Число уровней схемы – 6.

  3. Общее время задержки схемы – τсх = NУР * τэл-та = 6 * 10 нс = 60.

  4. Цена по Квайну – 17 * 3 = 51.

5. Содержание отчета

  1. Задание.

  2. Карта Карно для минимизации функции Y.

  3. Выражение для функции Y в произвольном базисе.

  4. Выражение для функции Y в заданном базисе.

  5. Логическая схема реализации функции Y в заданном базисе.

  6. Вычисление основных параметров логической схемы.

Лабораторная работа №2 – Реализация сбф на дешифраторе

1. Общие сведения

Дешифратор – устройство для преобразования двоичного позицион-ного кода в унитарный.

Пример позиционного кода:

N=510  R=]log25[=3 (бита)  Код (5)=1012.

Позиционность: 1012 = 1*22 + 0*21 + 1*20 = 1 + 0 + 4 = 510.

Пример унитарного кода:

КодУН (5) = 00001000

1 2 3 4 5 6 7 8

КодУН (2) = 01000000

1 2 3 4 5 6 7 8

КодУН (1,3,5) = 10101000

1 2 3 4 5 6 7 8

КодУН (2,3,4) = 01110000

1 2 3 4 5 ы6 7 8

Дешифраторы (DC) часто используются для преобразования двоичной информации в десятичную. Дешифраторы бывают двух типов:

  1. Полные. В таких дешифраторах выполняется соотношение между числом входов и числом выходов – Nвых=2Nвх.

  2. Неполные. То есть 2Nвх-1<Nвых<2Nвх.

Например:

DC 416 – полный, 4 – кол-во входов, 16 – кол-во выходов.

DC 412 – неполный.

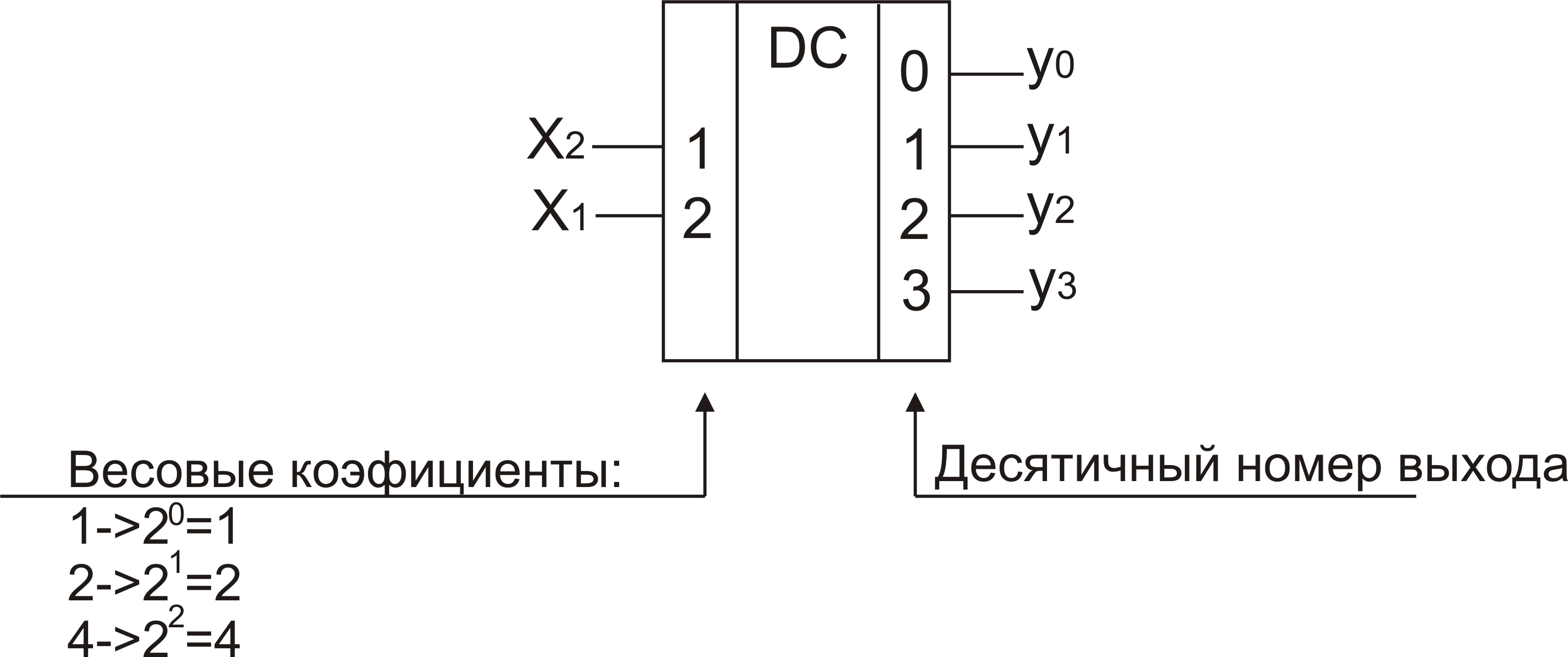

Условное графическое обозначение (УГО) дешифратора приведено на рис. 2.1.

Рис. 2.1 – УГО дешифратора

Старший бит (в примере Х1) подается на вход с большим весом (вход 2), а младший бит соответственно на вход с меньшим весом. Таблица истинности:

Табл. 2.1 ­– Таблица истинности дешифратора 2 4

X1

X2

Y0

Y1

Y2

Y3

0

0

1

0

0

0

0

1

0

1

0

0

1

0

0

0

1

0

1

1

0

0

0

1
