3.4. Подбор поперечной арматуры.
Т.к. QBл(479.43кН) > Qmin = φвз* Rbt* b* h0 =0,6*67*30*86.25 = 104.018кН
то расчет отгибов обязателен.
Поперечное усилие воспринимаемое стержнями на единицу ригеля
определяется по формуле:
qsw =(Qвл)2/4* φв2* b* Rbt* h02 =(479.43*103)2/4*2* 30* 67* (86.25)2= 1921.53
qsw =1921.53 Н/см;
qsw,min = (φвз* Rbt* b)/2 =( 0.6*67*30)/2 = 603 Н/см;
Из 2-х значений берем наибольшее : qsw =1921.53 Н/см;
- Мах шаг поперечных стержней в крайних четвертях пролета равно:
Smax = (φв4* Rbt* b*h02)/ Qвл = 1.5*67*30*(86.25) 2/479430 = 46.78см
Smax = 46.78см;
h/3
Т.к. h > 45см → S1≤ 50см ↓~5см
Smax
S1 = 90/3 = 30см → S1=30см;
В средней половине пролета шаг S2 должен быть не больше :
3h/4
S2≤ 50см
S1 = 3*90/4 =67.5 ;берем S2=70см;
- Требуемая площадь 1-ого поперечного стержня определяется по
формуле:
asw = (qsw * S1)/Rsw*n
n - количество стержней в одном сечение = 2
asw = (1921.53*30)/22500*2 = 1,28 см2 ;
Принимаем 1 стержень 1ф14 – Аs(ф)= 1.54 см2 а также принимаем
S1=30см, S2=70см
3.4. Эпюра материала.
-Первый пролет нижняя грань:

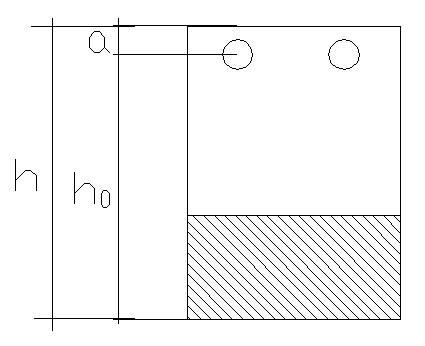

4ф25 - As(ф)=18.85 см2; h0 = h – а = 8686.25см; 86.25см
Х = (Rs*As(ф))/Rb* b =(28000*18.85)/770*30=
=22.85; Х=22.85см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*18.85*(86.25-0,5*22.85)=394.93 кН см
Мсеч=394.93кНм
Мсеч > М1max(381.746 кНм);
2ф25 - As(ф)=9.82 см2; h0 = h – а = 86.25см;
Х = (Rs*As(ф))/Rb* b =(28000*9.82)/770*30=
=11.9; Х=11.9см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*9.82*(86.25-0,5*11.9)=220.789 кНм
Мсеч=220.789кНм
-Второй пролет нижняя грань:
4ф18 - As(ф)=10,18 см2; h0 = h – а = 87,1см;
Х = (Rs*As(ф))/Rb* b =(28000*10,18)/770*30=
=12,34; Х=12,34см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*10,18*(87,1-0,5*12,34)=230,684 кНм
Мсеч=230,684кНм
Мсеч > М2max(219,168кНм);
2ф18 - As(ф)=5,09 см2; h0 = h – а =87,1см;
Х = (Rs*As(ф))/Rb* b =(28000*5,09)/770*30=
=6,17; Х=6,17см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*5,09*(87,1-0,5*6,17)=119,738 Н см
Мсеч=119,738кНм;
-Опора В:
3ф25 - As(ф)=14,73 см2; h0 = h – а =86,25см
Х = (Rs*As(ф))/Rb* b =(28000*14,73)/770*30=
=17,85; Х=17,85см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*14,73*(86,25-0,5*17,85)=318,91 кНм
Мсеч=318,91 кНм
Мсеч > М5(л)(299,94кНм);
2ф25 - As(ф)=9,82 см2; h0 = h – а =86,25см;
Х = (Rs*As(ф))/Rb* b =(28000*9,82)/770*30=
=11,9; Х=11,9см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*9,82*(86,25-0,5*11,9)=220,789 Н см
Мсеч=220,789кНм;
-Опора С:
2ф25 - As(ф)=9,82 см2; h0 = h – а =86,25см;
Х = (Rs*As(ф))/Rb* b =(28000*9,82)/770*30=
=11,9; Х=11,9см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*9,82*(86,25-0,5*11,9)=220,789 Н см
Мсеч=220,789кНм;
Мсеч > М10(219,168кНм);
-Второй пролет верхняя грань:
2ф18 - As(ф)=5,09 см2; h0 = h – а =84,1см;
Х = (Rs*As(ф))/Rb* b =(28000*5,09)/770*30=
=6,17; Х=6,17см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*5,09*(84,1-0,5*6,17)=115,463 кНм
Мсеч=115,463кНм;
Мсеч > (М6+М7)/2(112,215кНм);
-Первый пролет верхняя грань:
2ф12 - As(ф)=2,26 см2; h0 = h – а =85,65см;
Х = (Rs*As(ф))/Rb* b =(28000*2,26)/770*30=2,74; Х=2,74см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=28000*2,26*(85,65-0,5*2,74)=53,333 кНм
Мсеч=53,333кНм;
3.4. Определение расстояния от точки теоретического обрыва
до торца обрываемого стержня.
Чтобы обеспечивать прочность нормального сечения ,проходящего
через точку теоретического обрыва ,необходимо продлить стержень
за это сечение на длину Lan которое определяется как наибольшее
из трех условий :
(ωan*Rs/Rb +∆λan)d; (0.9*28000/+11)d 40,65d
Lan λand; 20d 20d
250 мм; 25 см 25 см
А для обеспечения прочности наклонного сечения стержень должен
быть заведен за точку теоретического обрыва на длину не менее
величину :
W = Q/2qsw +5d
Пролет |
Позиция |
Х-обцисса точки теорети- ческого обрыва.(см) |
Q (кН) |
W (cм) |
Lan (см) |
Ι |
4 |
Х4(л)=0.85 |
210.226 |
42.84 |
50 |
Ι |
4 |
Х2(пр)=1.673 |
204.823 |
42.06 |
50 |
Ι |
6 |
Х6=1.463 |
256.761 |
49.55 |
50 |
Ι |
7 |
Х7=0.47 |
407.896 |
71.36 |
50 |
ΙΙ |
17 |
Х17=0.476 |
292.84 |
95.4 |
50 |
ΙΙ |
16 |
Х16=1.384 |
154.572 |
56.26 |
50 |
ΙΙ |
15 |
Х15=0.96 |
219.168 |
74.54 |
50 |
ΙΙ |
13 |
Х13(л)=1.3476 |
160.17 |
54.34 |
36 |
|
13 |
X13(пр)= |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
