5.5. Эпюра материала

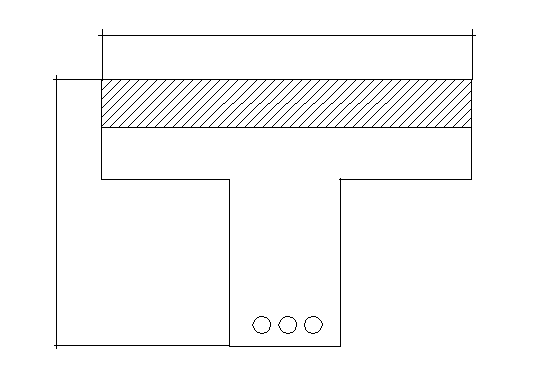

-Первый пролет нижняя грань:
Х = (Rs*As(ф))/Rb* Bf =(28000*12,69)/770*140=
=3,296; Х=3,296см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*12,69*(42-0,5*3,296)=143,378 кН*м
Мсеч=143,378кНм
Мсеч > М1max(130,57кНм)
Х = (Rs*As(ф))/Rb* Bf =(28000*10,145)/770*140=
=2,695; Х=2,695см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*10,145*(42-0,5*2,695)=115,563 кНм
Мсеч=115,563кНм
Х = (Rs*As(ф))/Rb* Bf =(28000*7,60)/770*140=
=1,974; Х=1,974см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*7,60*(42-0,5*1,974)=87,276 кНм
Мсеч=87,276кНм
- Второй пролет нижняя грань:
Х = (Rs*As(ф))/Rb* Bf =(28000*8,044)/770*140=
=2,089; Х=2,089см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*8,044*(42-0,5*2,089)=92,695 кНм
Мсеч=92,695кНм
Мсеч > М2max(89,677кНм)
Х = (Rs*As(ф))/Rb* Bf =(28000*6,03)/770*140=
=1,566; Х=1,566см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*6,03*(42-0,5*1,566)=69,928 кНм
Мсеч=69,928кНм
Х = (Rs*As(ф))/Rb* Bf =(28000*4,02)/770*140=
=1,044; Х=1,044см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*4,02*(42-0,5*1,044)=46,9127 кНм
Мсеч=46,9127кНм

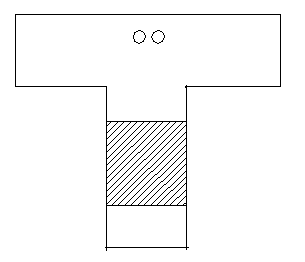

- Опора В:
Х = (Rs*As(ф))/Rb* Bf =(28000*7.60)/770*20=
=13,8918; Х=13,818см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*7,60*(42-0,5*13,818)=74,6736 Н см
Мсеч=74,6736кНм
Х = (Rs*As(ф))/Rb* Bf =(28000*10,145)/770*20=
=18,445; Х=18,445см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*10,145*(42-0,5*18,445)=93,107 кНм
Мсеч=93,107кНм
Х = (Rs*As(ф))/Rb* Bf =(28000*12,69)/770*20=
=23,0727; Х=23,0727см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*12,69*(42-0,5*23,0727)=108,2434 кНм
Мсеч=108,2434кНм
Мсеч > М5(л)(102,591кНм)
- Опора С:
Х = (Rs*As(ф))/Rb* Bf =(28000*10,3)/770*20=
=18,727; Х=18,727см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*10,3*(42-0,5*18,727)=94,123 кНм
Мсеч=94,123кНм
Мсеч > М10(89,677кНм)
Х = (Rs*As(ф))/Rb* Bf =(28000*8,291)/770*20=
=15,075; Х=15,075см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*8,291*(42-0,5*15,075)=80,005 Н см
Мсеч=80,005кНм
Х = (Rs*As(ф))/Rb* Bf =(28000*6,28)/770*20=
=11,418; Х=11,418см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*6,28*(42-0,5*11,418)=63,814 кНм
Мсеч=63,814кНм
-Первый пролет верхняя грань:
Х = (Rs*As(ф))/Rb* Bf =(28000*1,57)/770*20=
=2,855; Х=2,855см;
Мсеч=Rs*As(ф)( h0 -0,5Х)=
=28000*2,855*(42-0,5*2,855)=17,8358 Н см
Мсеч=17,8358кНм
5.7. Определение расстояния от точки теоретического обрыва до торца обрываемого стержня
Чтобы обеспечивать прочность нормального сечения ,проходящего
Через точку теоретического обрыва ,необходимо продлить стержень
за это сечение на длину Lan которое определяется как наибольшее
из трех условий :
(ωan*Rs/Rb +∆λan)d; (0,7*28000/850+11)d = 34d
Lan λand; 20d 20d
250 мм; 25 см 25 см
А для обеспечения прочности наклонного сечения стержень должен
быть заведен за точку теоретического обрыва на длину не менее
величину :
W = (Q – Rsw*As,ins*sinθ)/2qsw +5d
Опора В Опора С
Пролет |
Позиция |
Х-обцисса точки теорети- ческого обрыва.(см) |
Q (кН) |
W (cм) |
Lan (см) |
Ι |
6 |
X=1.7 |
75.082 |
38.5 |
68 |
Ι |
9 |
X=0.56 |
115.648 |
66.05 |
66.05 |
ΙΙ |
6 |
X=1.74 |
51.06 |
24 |
68 |
ΙΙ |
2 |
X=0.76 |
85.9354 |
48.31 |
61.8 |
Ι |
4 |
X=1.555 |
61.811 |
18.46 |
26.08 |
ΙΙ |
11 |
X=1.54 |
58.180 |
28.1 |
61.8 |
ΙΙ |
9 |
X=0.776 |
85.366 |
46.89 |
54.4 |
