Расчет плиты.
4.1. Статический расчет
(lвб – bгб)/( lf – bвб)=(6.6-0.2)/(1.4-0.25)=5,565м > 3м

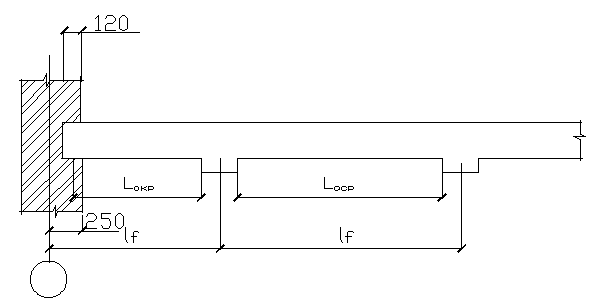

-Расчетные пролеты плиты
lокр = lf - bвб/2 – 0.25 + 0.06 (м) = 1.4 – 0.1 – 0.25 + 0.03 = 1.08м
lоср = lf - bвб = 1,4 – 0,2 = 1.2м
И так : lокр =1.08м;
lоср = 1.2м;

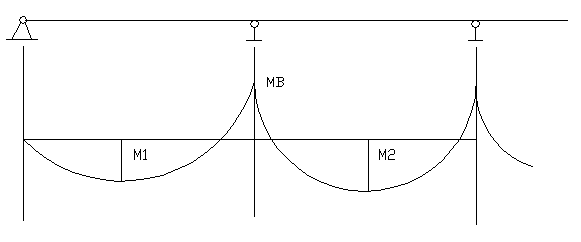

-Изгибающие моменты
М1= q l2окр /11; МВ= q l2оср /11; М1= q l2оср /16;
М1=23.502*(1.08) 2 /11=2.492;
МВ=23.502*(1.2) 2 /11=3.077;
М2=23.502*(1.2) 2 /11=2.115;
QA = 0.4 q lокр =0.4*23.502*1.08 = 10.153;
QB = 0.6 q lоcр =0.6*23.502*1.08 = 15.229;
4.2. Подбор продольной рабочей арматуры

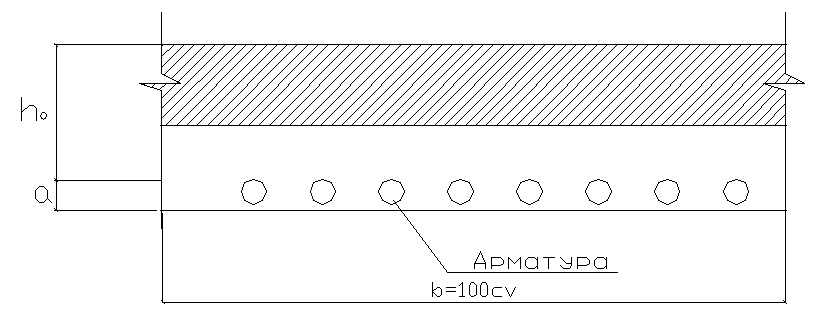

h0 = hf – a = 6-1.5=4.5cм
αm = М / Rb b h0 2 → ξ → As = ξ (Rb/ Rs)* b h0
В 1-ом пролете М1 = 2.492 кНм
αm1 = 2.492 *105 / 770*100*4,52 = 0,16;
αm1 = 0,16 → ξ1 =0,175;
As =0,175*(770/28000)*100*4,5=2,166 см2 ;
В точке В МВ = 3.077 кНм
Αm2 = 3.077 *105 / 770*100*4,52 = 0,1973;
Αm2 = 0,1973 → ξ2 =0,22173;
As =0,22173*(770/28000)*100*4,5=2,744 см2 ;
В 2-ом пролете М2 = 2,115 кНм
αmВ = 2,115*105 / 770*100*4,52 = 0,13565;
αmВ = 0,13565 → ξВ =0,1463;
As =0,1463*(770/28000)*100*4,5=1,81 см2 ;
-Подбор продольной арматуры
Сечение 1-1
Основная сетка
-
100
350
5
3
Вспомогательная сетка
AsВ - Asф = As
As = 2.743 – 1.96 =0,783;
выбыраем:
-
150
350
4
3
Сечение 2-2
Основная сетка
-
125
350
5
3
Вспомогательная сетка
AsВ - Asф = As
As = 2.743 – 1.57 =1.173;
выбыраем:
-
100
400
4
3
4.3. Подбор поперечной арматуры
Т.к. QB(15,229) < Qmin = φвз Rb b h0 =0,6*67*100*4,5 = 18,09кН то
поперечная арматура по расчету не требуется.
4.4. Проверка анкеровки продольной арматуры заводимая за гране
свободной опоры
Рабочий стержень сеток должен быть заведен за грань свободной
опоры на величину 5d (d-диаметр основной сетки),5d=5*5=25см.
В действительности стержни заводятся на 10 см следовательно анкеровка продольной рабочей арматуры на опоре обеспечено.
Расчет второстепенной балки.
5.1. Статический расчет
Вычисление нагрузки на 1 погонный метр второстепенной балки.
Нагрузка |
Расчетная нагрузка |
Шаг второст. балок |
Расчетная нагрузка |
|
Кн/м2 |
м |
Кн/м2 |
Постоянная: 1)Вес конс. Пола 2) Собств. вес второст. балки |
3,102
0.2(0.45-0.06)*1*25* *1.1*1=2.68125 |
1,4 ____ |
4,3428 2,68125 |
|
|
Итого : g = 7,0241 Кн/м2
|
|
Временная |
20,4 |
1,4 |
V= 28,56 |
Полная : q = g+V =35,584 Кн/м2
-Расчетные пролеты второстепенной балки
lокр =l – 0.25 +0.125 - bгб/2 =6,6 - 0,25+0,125 – 0,25/2 = 6,35м ;
lоср =l – bгб = 6,6 – 0,25 = 6,35м;
-Положительные изгибающие моменты
(М= q*β* l0 2 )
пролет нижняя грань:
М1 = 0.065*35.584*(6.35) 2 =93.264 кНм;
М2 = 0.09*35.584*(6.35) 2 =129.135 кНм;
М1max = 0.091*35.584*(6.35) 2 =130.57 кНм;
М3 = 0.075*35.584*(6.35) 2 =107.613 кНм;
М4 = 0.02*35.584*(6.35) 2 =28.697 кНм;
2 - пролет нижняя грань:
М6 = M9=0.018*35.584*(6.35) 2 =25.827 кНм;
М7 = M8=0.058*35.584*(6.35) 2 =83.22 кНм;
М2max = 0.0625*35.584*(6.35) 2 =89.677 кНм;
-Отрицательные изгибающие моменты
(М= q*β* l0 2 )
V/ q=4.5→X0 =0.324*l=0.324*6.35=2.0574м
М5(л) = -0.0715*35.584*(6.35) 2 =-102.591 кНм;
М5(п) = -0.0715*35.584*(6.35) 2 =-102.591 кНм;
М6 = -0.039*35.584*(6.35) 2 =-55.959кНм;
М7 = -0.022*35.584*(6.35) 2 =-31.566 кНм;
М8 = -0.02*35.584*(6.35) 2 =-28.697 кНм;
М9 = -0.033*35.584*(6.35) 2 =-47.35 кНм;
М10 = -0.0625*35.584*(6.35) 2 =-89.677 кНм;
QA = 0.4 q lокр =0.4*35.584*6.35 = 90.383кН;
QB(л) = 0.6 q lокр =0.6*35.584*6.35 = 135.575кН;
QB(п) = Qс= 0.5 q lоcр =0.5*35.584*6.35 = 112.979кН;
