5.2. Уточнение размеров поперечного сечения
Рабочая высота сечения исходя из условия обеспечения прочности по нормальному сечению должна быть не
менее:
h0 = √ М5(л) /αm* Rb*b = √102.591*105 /0,289*770*25=42.94 см
и не менее (исходя из условия обеспечения прочности по нормальном
сечению):
h0 = QB(л) /0,3*(1-0,0001 Rb) Rb*b=135,575/0,3(1-0,0001*770)770*25
h0 = 25,47см
Из 2-х значений берем наибольшую: h0 = 42,94 см;
h =а + h0 =3 +42,94 = 45,94 см
при h ≤ 60 ~ 5см
при h > 60 ~ 10см
Окончательно принимаем: h = 45см;
b=0,5 h =0,5*45=25см;
И так окончательно принимаем сечение второстепенной балки:
b X h = 25X 45см;
5.3. Подбор продольной рабочей арматуры
О
пределяем
расчетную ширину

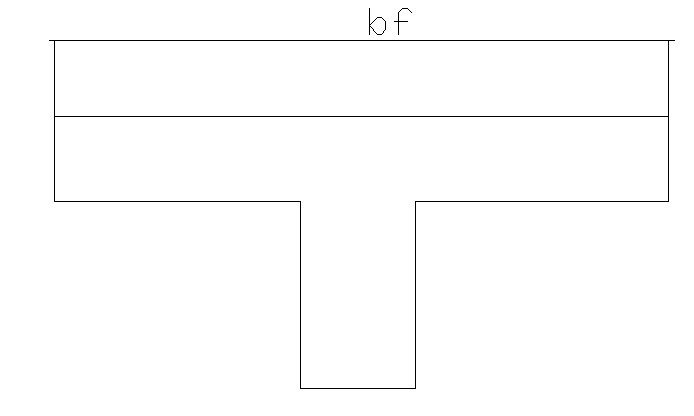

полки таврого сечения.
b+2*(1/6)*lокр = 0.25+2*(1/6)*6.35
bf ≤ = 2.3667м
lf =1.4м
Окончательно берем наименьшую :
bf = 1.4м
Определяем площадь сечения арматуры по следующей схеме расчета:
h0 =а – h;→ αm = М / Rb b h0 2 → ξ → As = ξ (Rb/ Rs)* b h0,
Первый пролет:
h0 =42см; → αm = М1max *105 / Rb b h0 2 =130.57 *105 /770*120*422 =0.069→
ξ =0.07125; → As =11.521м2
Выбираем 2Ф22см+2Ф18см → As(ф) =12,69см2 ;
Второй пролет:
h0 =42,2см; → αm = М2max *105 / Rb b h0 2 =89.677 *105 /770*120*42.22 =0.04671→
ξ =0.047858; → As =7,7755см2
Выбираем 4Ф16см → As(ф) =8,04см2 ;
Опора В:
h0 =42см; → αm = М5(л) *105 / Rb b h0 2 =102.59 *105 /770*20*422 =0.37765→
ξ =0.505327; → As =11,673см2
Выбираем 2Ф22см+2Ф18см → As(ф) =12,69см2 ;
Опора С:
h0 =42см; → αm = М10 *105 / Rb b h0 2 =89,677 *105 /770*20*422 =0.327→
ξ =0.4118; → As =9,5575см2
Выбираем 2Ф20см+2Ф16см → As(ф) =10,3см2 ;
Второй пролет верхняя грань:
М=(М6+М7)/2=(140,268+84,161)/2= 112,2145кНм
h0 =37см; → αm = М *105 / Rb b h0 2 =34,83 *105 /1300*20*372 =0.098→
ξ =0.103; → As =3,54см2
Выбираем 2Ф16см → As(ф) =4,02см2
5.4. Подбор поперечной арматуры
Принимаем в качестве поперечной арматуры хамуты
из Ф5 Вр-1( Rsw=260 мПа)
h/3
Т.к. h=45см → S1≤ принимаем S1=45/3 =15cм
50cм
Шаг стержней в средней половине пролета должен быть:
3h/4
S2≤
50cм
S2=3*45/4 =30cм
Т.к. QB > Qmin = φвз* Rbt* b* h0 =0,6*67*25*42 = 42.180кН
то расчет отгибов обязателен.
-Вводимая в расчет ширина полки плиты
Bf = b+3hf =25+3*6 =43cм
-Коэффициент, учитывающий влияние сжатой полки:
Фf = 0.75*( Bf – b)* hf / b*h0
Фf = 0.75*( 43 – 25)* 6 / 25*42=0.0772
-Усилие воспринимавшее хомутами на преопорном участке :
qsw = (Rsw * asw * nsw)/S1
=(26000*0.198*2)/15
=686,4 H/см
-Поперечное усилие принимаемая хомутами и сжатой зоной бетона на
опоре А:
QAswb= 2*√ Фb2*(1+ Фf)* Rbt* b*h02* qsw = 2√2*(1+0,077)*67*25*422*686,4=132190Н
QAswb =132190 H
На участках примыкающих к опоре В и С полка находится в
растянутой зоне и поперечная сила воспринимаемая хомутами будет равна:
QВswb= 2*√ Фb2* Rbt* b*h02* qsw = 2√2**67*25*422*686,4=127377 Н
QВswb =127377 H
Площадь сечения отгибов:
- У опоры А:
Аs,ins = (QA-QAswb)/ Rsw *sin45°= (90383 – 127377)/ 26000*0.707 = -2,0125см2
Т.к. площадь отрицательная то арматуры не требуется.
- У опоры В слева:
Влs,ins = (QВл-QВswb)/ Rsw *sin45°= (135575 – 127377)/ 26000*0.707 =
= 0,446см2
Принимаем 1 стержень 8 А-II его площадь 0,503 см2
- У опоры В справа:
Впs,ins = (QВп-QВswb)/ Rsw *sin45°= (112979 – 127377)/ 26000*0.707 =
= -0,3915см2
Т.к. площадь отрицательная то арматуры не требуется.
