1 Исходные данные

1 План этажа и подвального помещения, М 1:100.

2 План жилого района с указанием городских сетей водопровода и канализации, М 1:500 или М 1:1000.

3 Отметка лотка городского канализационного колодца.

4 Количество этажей.

5 Гарантийный напор на вводе водопровода.

2 Состав проекта

1 На планах этажа и подвала указать сети внутреннего водопровода и канализации, М 1:100.

2 Составить расчетную аксонометрическую схему внутренней водопроводной сети, б/м.

3 Рассчитать внутреннюю водопроводную сеть холодного водоснабжения и определить нужный напор на вводе водопровода.

4 Составить аксонометрическую схему канализационного стояка, б/м.

5 На генплане жилого района запроектировать внутриквартальную сеть канализации, М 1:500 (1:1000).

6 Построить продольный профиль канализационной сети (от проектируемого здания до колодца на городской канализационной сети), М в 1:100,

М г 1:500 (1:1000).

ПРИЛОЖЕНИЕ Б

Выбор исходных данных для проектирования

Таблица Б.1

Последняя цифра шифра

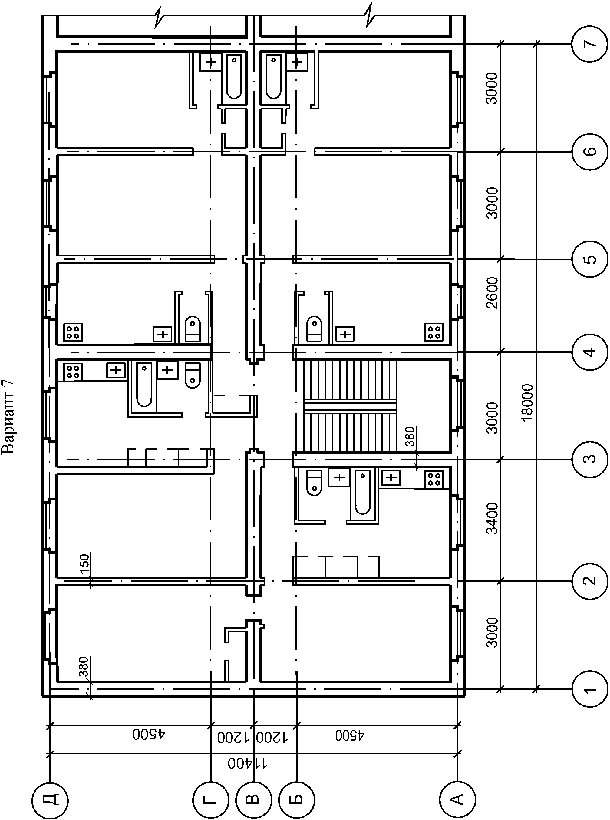

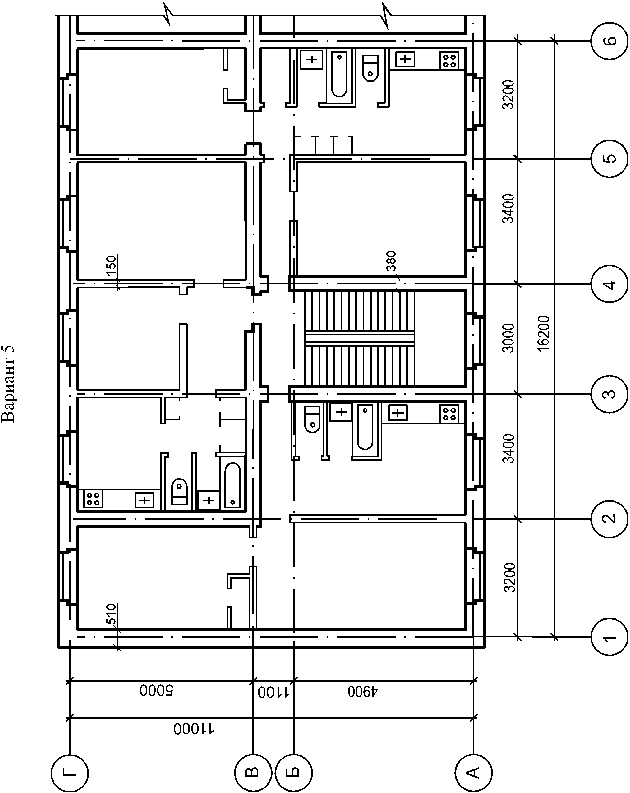

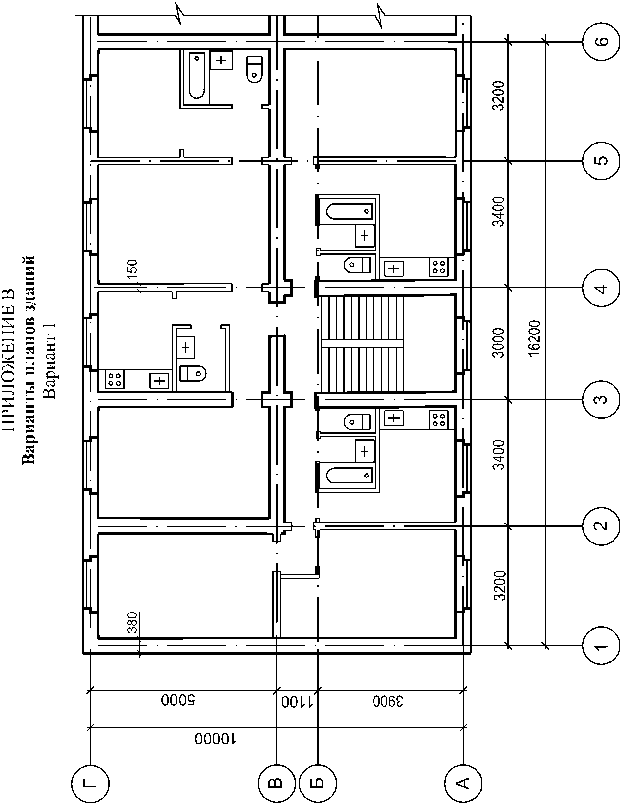

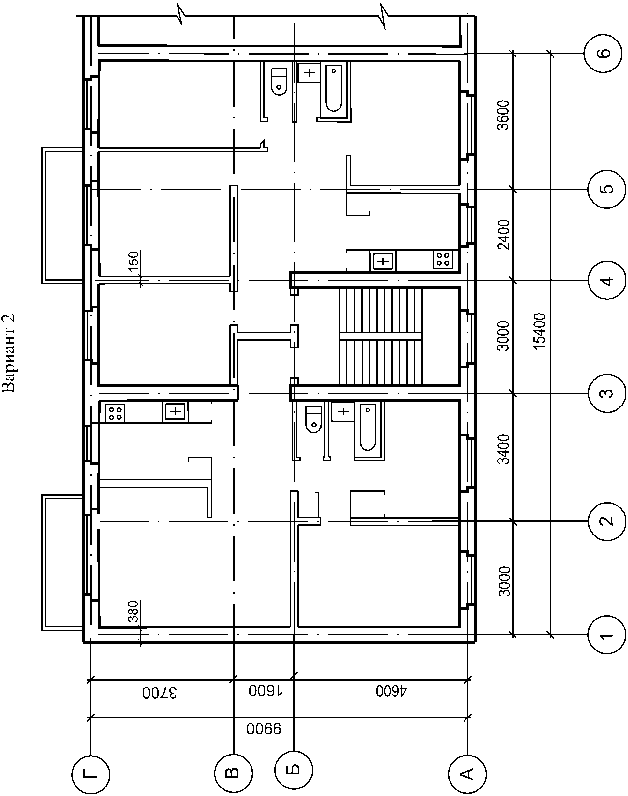

Номер варианта плана здания

Количество этажей

Гарантийный напор на вводе водопровода

Длина ввода, м

1

1

5

27

10

2

2

6

25

12

3

3

7

30

14

4

4

8

32

16

5

5

5

28

18

6

6

6

22

20

7

7

7

30

11

8

8

8

25

13

9

9

7

35

15

0

10

8

40

17

Таблица Б.2

Предпоследняя цифра шифра

Номер варианта плана квартала

Отметка лотка городского канализационного колодца

1

1

7,20

2

2

37,90

3

3

12,10

4

4

29,40

5

5

20,15

6

6

50,25

7

7

40,10

8

8

17,00

9

9

10,35

0

10

77,85

ПРИложенИЕ Д

Рисунок Д.1 – План типового этажа с сетями внутреннего водопровода и канализации

продолжение ПРИложенИя Д

Рисунок Д.2 – План подвала с сетями внутреннего водопровода и канализации

продолжение ПРИложенИя Д

Рисунок Д.3 – Аксонометрическая схема внутреннего водопровода

продолжение ПРИложенИя Д

Рисунок Д.4 – Аксонометрическая схема внутренней канализации

продолжение ПРИложенИя Д

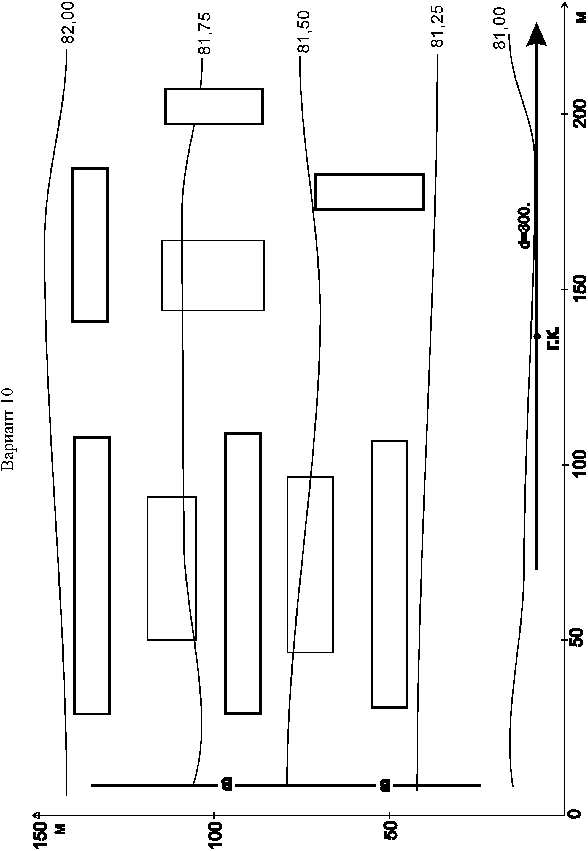

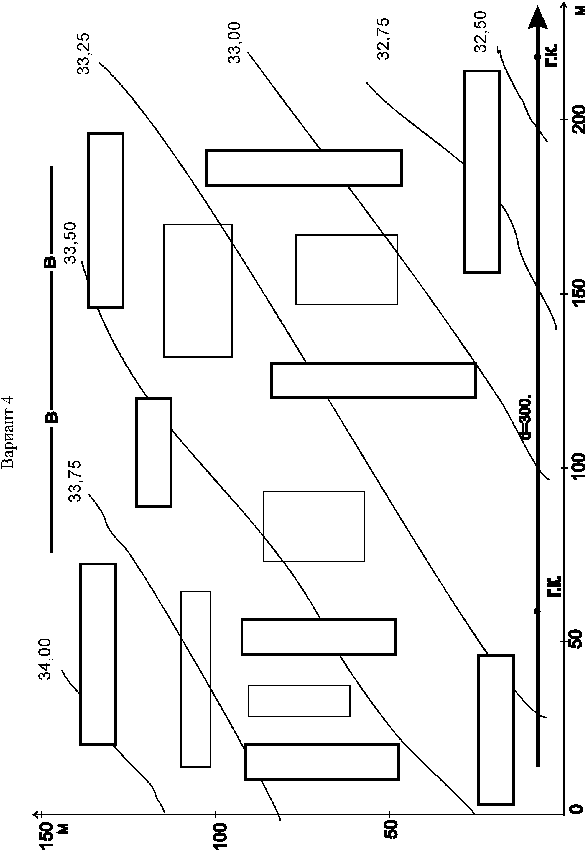

Рисунок Д.5 – Генеральный план жилого района

продолжение ПРИложенИя Д

Рисунок Д.6 – Продольный профиль внутриквартальной канализационной сети

ПРИЛОЖЕНИЕ Е
