- •2.8 Превращения чугунов…………………………………………...…… 34
- •1.1 Введение
- •1.2 Структура курса
- •1.3 Типы химических связей в веществе
- •1.4 Методы измерения твердости металлов
- •1.4.1 Измерение твердости по Бринеллю
- •1.4.2 Измерение твердости по Виккерсу
- •1 Рисунок 1.8 - Положение наконечника при определении твердости по Роквеллу, 1-3 этапы воздействия .4.3. Измерение твердости по Роквеллу
- •1.5 Кристаллизация веществ
- •1.5.1 Общие понятия о кристаллической решетке и ее дефектах
- •1.5.2 Дальний порядок и ближний порядок в веществе
- •1.5.3 Дефекты кристаллической решетки
- •1.5.4 Кристаллизация жидкостей и макроструктура слитка
- •1.5.5 Гомогенное зарождение кристаллов
- •1.5.6 Гетерогенное зарождение кристаллов
- •1.5.7 Необходимость управления процессом кристаллизации
- •1. Ковалентной связью называется:
- •2.2 Общие понятия о металлических сплавах
- •2.3 Диаграммы состояния двухкомпонентных сплавов
- •2.5 Структура и физические свойства сплавов железо-углерод
- •2.6 Процессы при структурообразовании железоуглеродистых сплавов
- •2.7 Превращения сталей в твердом состоянии
- •2.8 Превращения чугунов
- •1. Металлы – это…
- •2. В каком состоянии компоненты сплавов хорошо растворяются друг в друге
- •3. Сплавы механические смеси образуются
- •3.2 Превращения в стали при нагреве
- •3.2.2 Превращения в стали при охлаждении
- •3.2.2 Мартенситное превращение
- •3.2.3 Промежуточное (бейнитное) превращение аустенита
- •3.3 Отжиг стали
- •3.4 Закалка стали
- •3.4.1 Охлаждение при закалке стали
- •3.4.2 Режимы закалки стали
- •3.5 Отпуск стали
- •3.6 Отпускная хрупкость
- •3.7 Химико-термическая обработка стали
- •3.7.1 Цементация
- •3.7.2 Цементация в твердом карбюризаторе
- •3.7.3 Газовая цементация
- •3.7.4 Азотирование
- •3.7.4 Цианирование
- •3.7.5 Диффузионная металлизация
- •1. Под термической обработкой понимают процессы
- •4.2 Влияние примесей на свойства стали
- •4.2.1 Постоянные примеси
- •4.2.2 Легирующие примеси
- •4.3 Классификация железоуглеродистых сталей
- •4.3.1. Кипящая сталь
- •4.3.2 Спокойная сталь
- •4.3.3 Полуспокойная сталь
- •4.4 Маркировка, свойства, термическая обработка и область применения углеродистых сталей
- •4.4.1 Углеродистые конструкционные стали
- •4.4.2 Автоматные стали
- •4.4.3 Конструкционные низколегированные стали
- •4.4.4 Конструкционные цементуемые стали
- •4.4.5 Конструкционные улучшаемые стали
- •4.4.6 Рессорно-пружинные стали
- •4.4.7 Шарикоподшипниковые стали
- •4.4.8 Износостойкие стали
- •4.4.9 Стали и сплавы с особыми свойствами
- •4.5 Инструментальные стали и сплавы
- •4.5.1 Общая характеристика
- •4.5.2 Углеродистые инструментальные стали (гост 1435).
- •4.5.3 Легированные инструментальные стали
- •4.5.4 Быстрорежущие стали
- •4.5.5 Стали для измерительных инструментов
- •4.5.6 Штамповые стали
- •4.5.7 Твердые сплавы
- •4.6 Чугуны
- •4.6.1 Классификация чугунов
- •4.6.2 Влияние состава чугуна на процесс графитизации
- •4.6.3 Влияние графита на механические свойства отливок
- •4.6.4 Серый чугун
- •4.6.5 Высокопрочный чугун с шаровидным графитом
- •4.6.6 Ковкий чугун
- •4.6.7 Отбеленные и другие чугуны
- •5.2 Алюминий и его сплавы
- •5.3 Классификация алюминиевых сплавов
- •5.3.1 Деформируемые алюминиевые сплавы
- •5.3.1.1 Маркировка деформируемых сплавов
- •5.3.2 Термически неупрочняемые коррозионностойкие и свариваемые сплавы
- •5.3.2.1 Сплавы системы Al—Mn
- •5.3.2.2 Сплавы системы Al—Mg (магналии)
- •5.3.3 Сплавы повышенной пластичности и ковочные
- •5.3.3.1 Коррозионностойкие сплавы повышенной пластичности системы Al—Mg—Si (авиали)
- •5.3.3.2 Ковочные сплавы системы Al—Cu—Mg—Si (дюралюмины)
- •5.3.3.3 Сплавы системы Al-Si (силумины)
- •5.4 Медь и ее сплавы
- •5.4.1 Латуни
- •5.4.2 Бронзы
- •5.4.2.1 Оловянистые бронзы
- •5.4.2.2 Свинцовые бронзы
- •5.5 Титан и его сплавы
- •5.6 Магний
- •5.7 Бериллий
- •6.2 Полиэтилен
- •6.3 Поливинилхлорид
- •6.4 Фторопласт
- •6.5. Полистирол и пластики абс
- •6.6 Полипропилен
- •6.7 Поливинилацетат
- •6.8 Фенолоформальдегидные смолы
- •6.9 Кремнийорганические полимеры
- •6.10 Эпоксиполимеры
- •6.11 Полиуретан
- •6.12 Полиамиды
- •6.13 Пластмассы
- •7.1.1 Структура композиционных материалов
- •7.1.2 Полимерные композиционные материалы (пкм)
- •7.1.3 Композиционные материалы с металлической матрицей
- •7.1.4 Композиционные материалы на основе керамики
- •1. Композиционные материалы
- •Вайнгард, у. Введение в физику кристаллизации металлов [Текст] / у. Вайнгард. - м. : Мир, 1967. – 170 с.
- •Учебное пособие по курсу «Материаловедение. Технология конструкционных материалов»
2.8 Превращения чугунов
В сплавах с содержанием углерода более 2,14% при кристаллизации происходит эвтектическое превращение.
Чугуны, кристаллизующиеся в соответствии с диаграммой состояния железо – цементит, отличаются высокой хрупкостью. Цвет их излома – серебристо-белый. Такие чугуны называются белыми чугунами.
Сплав II (рисунок 2.9) — эвтектический белый чугун; кристаллизуется при эвтектической температуре изотермически. Одновременно выделяются две фазы: аустенит состава точки Е и цементит. Образующаяся смесь этих фаз, как известно, названа ледебуритом (Л), по имени немецкого ученого Ледебура и содержит 4,3 % углерода.
Фазовый состав ледебурита, как и любой эвтектики, постоянен.
При дальнейшем охлаждении концентрация углерода в аустените изменяется по линии ES вследствие выделения вторичного цементита и к температуре эвтектоидного превращения принимает значение 0,8% С. При температуре линии PSK аустенит в ледебурите претерпевает эвтектоидное превращение в перлит. Таким образом при температуре ниже 727 oС в состав ледебурита входят цементит первичный и перлит. Такой ледебурит называют ледебурит превращенный (ЛП).

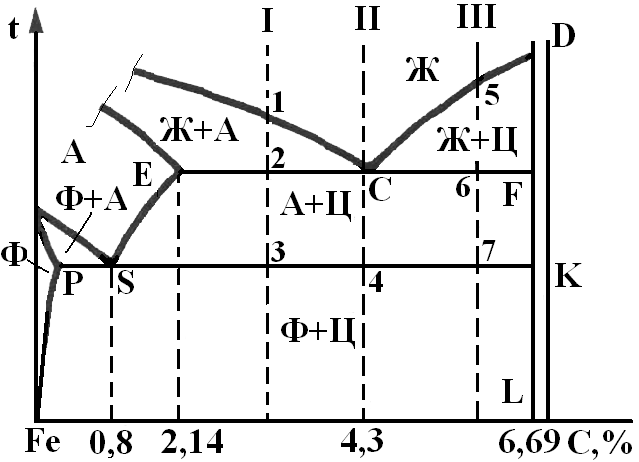

Рисунок 2.9 - Часть диаграммы состояния Fe – Fe3C для высокоуглеродистых сплавов (чугунов)
В доэвтектических белых чугунах (< 4,3% С) кристаллизация сплава начинается с выделения аустенита из жидкого раствора. В сплаве I (рисунок 2.9) этот процесс идет в интервале температур точек 1 - 2. При температуре точки 2 образуется эвтектика (ледебурит), т.е. начинается процесс:
Жс ↔АЕ + Ц.
При последующем охлаждении из аустенита, структурно свободного и входящего в ледебурит, выделяется вторичный цементит. Обедненный вследствие этого аустенит при 727°С превращается в перлит.
Структура доэвтектического белого чугуна состоит из крупных темных полей перлита, образовавшегося из структурно - свободного аустенита, на фоне ледебурита (рисунок 2.10, а).

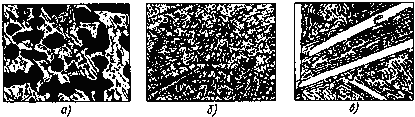

Рисунок 2.10 - Микроструктуры белых чугунов: а – доэвтектический белый чугун; б – эвтектический белый чугун (Л); в – заэвтектический белый чугун
Сплав III (рисунок 2.9) - заэвтектический белый чугун (> 4,3% С). В заэвтектических чугунах кристаллизация начинается с выделения из жидкого раствора кристаллов первичного цементита в интервале температур точек 5 - 6; при этом состав жидкой фазы изменяется согласно линии DC. Первичная кристаллизация заканчивается эвтектическим превращением, с образованием ледебурита. При дальнейшим охлаждении происходят превращения в твердом состоянии, такие же, как в сплаве II.
Конечная структура заэвтектического чугуна при 20 - 25°С состоит из ледебурита, на фоне которого видны темные участки перлита. Резко выделяются крупные пластинки первичного цементита (рисунок 2.10, в).
Фазовый состав сталей и чугунов при нормальных температурах один и тот же, они состоят из феррита и цементита. Однако свойства сталей и белых чугунов значительно различаются. Таким образом, одним из основных факторов, определяющих свойства сплавов системы железо – цементит является их структура.
Тесты для самоконтроля
