5. Нарезание внутренней резьбы.

Подбор сверл для сверления отверстий под резьбу. При нарезания резьбы материал частично "выдавливается", поэтому диаметр сверла должен быть несколько больше, чем внутренний диаметр резьбы. Измерения величины отверстия при нарезании резьбы у твердых и хрупких металлов меньше, чем у мягких и вязких.

Если просверлить под резьбу отверстие диаметром, точно соответствующим внутреннему диаметру резьбы, то материал, выдавливаемый „«и нарезании, будет давить на зубья метчика, отчего они б результате большого трения сильно нагреваются и к ним прилипают частицы метал­ла. Резьба может получиться с рваными нитками, а в некоторых случаях возможна поломка метчика. При сверлении отверстия слишком большо­го диаметра резьба получится неполной.

Диаметр сверла для сверления отверстий под метрическую и труб­ную резьбы определяют по справочным таблицам. Когда нельзя восполь­зоваться таблицами, диаметр под метрическую резьбу приближенно вычисляют по формуле, где d_c - диаметр сверла, мм; d - номинальный диаметр резьбы, мм; К_с - коэффициент, зависящий от разбивки отверстия, берется по таблицам (Справочник металлиста, г. 3); обычно К_с = 1...1.08; Р - шаг резьбы, мм.

Размеры воротка для закрепления метчика выбирают в зависимости от диаметра последнего. Общую длину и диаметр рукоятки воротка определяют по установленным практикой формулам: L = 20D + 100; d = 0,5D + 5, где L — длина воротка, мм; D — диаметр метчика, мм; d - диаметр рукоятки воротка, мм.

Приемы нарезания резьбы. После подготовки отверстия под резьбу и выбора воротка заготовку закрепляют в тисках и в ее отверстие встав­ляют вертикально метчик по угольнику .

Прижимая левой рукой вороток к метчику, правой поворачивают его вправо до тех пор, пока метчик не врежется на несколько ниток в металл и не займет устойчивое положение, после чего вороток берут за рукоятку двумя руками и вращают с перехватом рук через каждые пол-оборота. В целях облегчения работы вороток с метчиком вращают не все вре­мя по часовой стрелке, а выполняют один-два оборота вправо к пол-оборота влево и т. д. Благодаря такому возвратно-вращательному движению метчика стружка ломается, получается короткой, дробленой, а процесс резания значительно облегчается.

Закончив нарезание, вращением воротка в обратную сторону вытаскиваю тметчик из отверстия, затем прогоняют его насквозь.

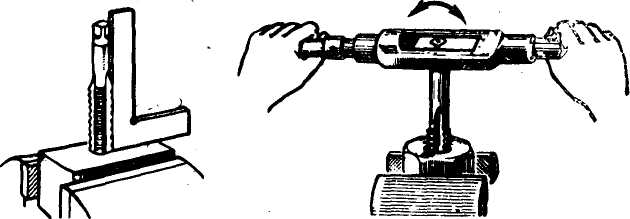

Нарезание внутренней резьбы: а - установка метчика, в - прием нарезания

План-конспект урока производственного обучения

Занятие №12

Тема: «Нарезание резьбы (часть 2)».

Цели урока:

Обучающая: изучить инструмент для нарезания наружной резьбы. Освоить приемы нарезания наружной резьбы, резьбы на трубах.

Развивающая: развивать познавательную активность знаний, умений и навыков, самостоятельность познавательной деятельности, техническое мышление, умение анализировать, а также закрепить мотивы учения.

Воспитывающая: формировать добросовестное отношение к труду, людям труда, трудовую дисциплину, аккуратное и бережное отношение к материалу, оборудованию и инструменту.

Методическая: систематическое и последовательное развитие знаний и умений формирование трудовых навыков.

Тип урока: урок формирования умений и навыков.

МТО урока: 1.Наборы метчиков.

2. Воротки, контрольные щупы.

3.Штангенциркули ШЦ-1, ШЦ-2.

4.Детали с нарезанной резьбой.
