П. 17. Сильфонный компенсатор

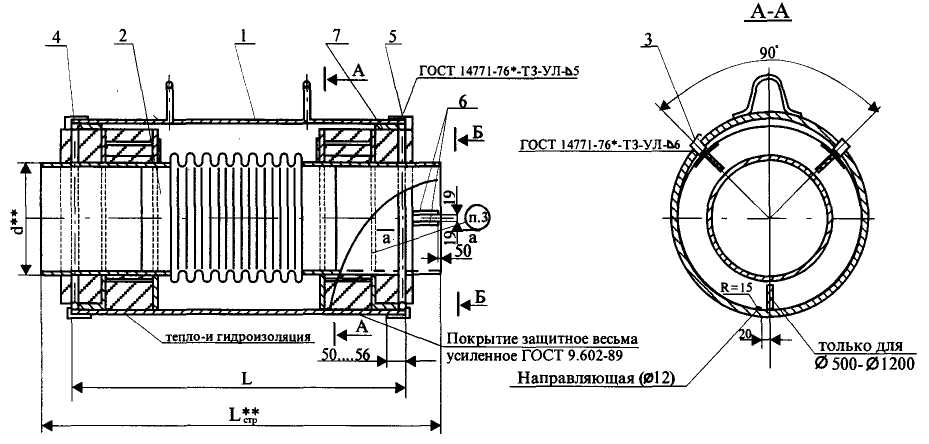

а). Узел компенсационный СКФ 3- 1

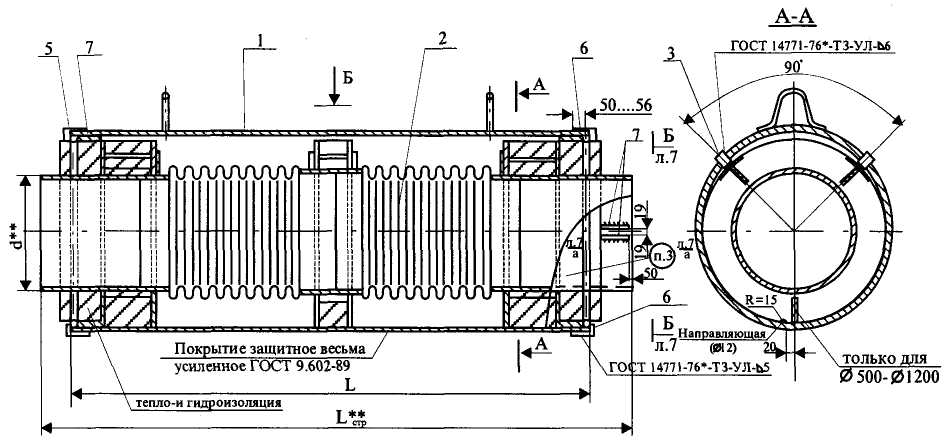

б). Узел компенсационный СКФ 3-2
П.18. Характеристики сильфонных компенсаторов
(СКФ З-1, СКФ З-2) при Рр=1,6 МПа
Диаметр условного прохода Ду, мм |
Расчетное тепловое удлинение ,1) мм |
Эффективная площадь поперечного сечения Аs ,2) м2 |
Жесткость Рж, кН |
Распорное усилие Рр , кН |
Строитель-ная длина Lстр , мм |
50 |
37,5(75) |
0,0048 |
2 |
7,7 |
310 |
70 |
37,5(75) |
0,0072 |
5 |
11,5 |
320 |
80 |
37,5(75) |
0,0111 |
6 |
17,8 |
370 |
100 |
75(150) |
0,0156 |
8 |
25 |
450 |
125 |
75(150) |
0,0234 |
16 |
37,4 |
475 |
150 |
75(150) |
0,0330 |
17 |
53 |
475 |
200 |
80(160) |
0,0520 |
20 |
83 |
761 |
250 |
80(160) |
0,0801 |
15 |
128 |
758 |
300 |
80(160) |
0,1110 |
15 |
178 |
756 |
350 |
90(180) |
0,1338 |
20 |
- |
753 |
400 |
90(180) |
0,1731 |
44 |
277 |
741 |
500 |
90(180) |
02688 |
74 |
430 |
784 |
600 |
90(180) |
0,3837 |
74 |
614 |
764 |
700 |
80(160) |
0,5182 |
85 |
829 |
757 |
800 |
80(160) |
0,6738 |
81 |
1078 |
773 |
900 |
85(170) |
0,8498 |
95 |
1360 |
739 |
1000 |
80(160) |
1,0480 |
115 |
1677 |
783 |
1) В скобках для двухсекционных (СКФЗ-2). 2) С коэффициентом запаса 1,2 |
П.19. Компенсирующая способность (lк, мм) и осевые силы (Рк, кН) п-образных компенсаторов * [5]
а) с гнутыми отводами
Вылет компенсатора Н, м |
Диаметр условного прохода, мм |
|||||||||||||||
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
|||||||||
lк |
Рк |
lк |
Рк |
lк |
Рк |
lк |
Рк |
lк |
Рк |
lк |
Рк |
lк |
Рк |
lк |
Рк |
|
1,5 |
110 |
3,3 |
140 |
8,4 |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
250 |
4,5 |
250 |
7,5 |
160 |
9,6 |
150 |
27 |
150 |
45 |
|
|
|
|
|
|
2,5 |
330 |
3,3 |
280 |
5,6 |
320 |
12,8 |
180 |
18 |
180 |
36 |
160 |
48 |
|
|
|
|
3 |
400 |
3,2 |
350 |
4,2 |
280 |
7 |
250 |
15 |
250 |
30 |
200 |
40 |
170 |
51 |
|
|
3,5 |
500 |
|
450 |
4,5 |
350 |
7 |
300 |
15 |
300 |
27 |
250 |
35 |
200 |
40 |
170 |
51 |
4 |
|
|
500 |
4 |
420 |
6,3 |
350 |
10,5 |
350 |
24,5 |
310 |
31 |
250 |
45 |
200 |
44 |
5 |
|
|
|
|
550 |
5,5 |
450 |
9 |
450 |
18 |
400 |
24 |
320 |
28,8 |
260 |
36,4 |
6 |
|
|
|
|
|
|
600 |
7,2 |
600 |
15 |
500 |
20 |
410 |
24,6 |
350 |
31,5 |
7 |
|
|
|
|
|
|
|
|
|
|
600 |
18 |
500 |
22,5 |
400 |
24 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
600 |
21 |
500 |
25 |
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
570 |
20 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
650 |
19,5 |
* При компенсационном напряжении изгиба к = 160 МПа и предварительной растяжке (50% полного теплового удлинения трубопровода) |
-
Вылет компенсатора Н, м
Диаметр условного прохода ,мм
200-250
300
400
500
600
700
800
900
1000
1200
lк
Рк
lк
Рк
lк
Рк
lк
Рк
lк
Рк
lк
Рк
lк
Рк
lк
Рк
lк
Рк
lк
Рк
4
160
5,6
130
14,3
100
20
5
220
4,4
170
11,9
140
15,4
6
270
4,1
220
9,9
180
13,5
160
16
7
350
3,5
260
7,8
220
11
190
13,3
180
25,2
180
32,4
180
37,8
8
310
6,8
260
9,9
230
11,5
200
22
200
26
200
32
180
39,6
180
54
180
81
9
360
6,5
300
9
260
10,4
230
18,4
230
23
230
27,6
200
32
200
50
200
70
10
400
4,8
350
7,7
300
10,5
270
16,2
270
21,6
270
27
230
35,1
230
41,4
230
69
11
330
8,3
300
15
300
19,5
300
24
260
28,6
260
41,6
260
62,4
12
370
7,4
330
13,2
330
16,5
330
23,1
300
24
300
45
300
54
13
420
7,6
370
13
370
14,8
370
18,5
320
22,4
320
32
320
51,2
14
400
12
400
14
400
18
370
22,2
370
29,6
370
48,1
15
400
20
400
28
400
48
