6.2.2. Центральное регулирование разнородной нагрузки
В связи с большим объёмом материала по этой теме и ограниченным объёмом опорного конспекта ниже приводится только иллюстративно-описательная часть со ссылками на теоретические основы в основном учебнике (гл. 4 [1]).
В водяных СТ от крупных ИТ обеспечивается разнородное теплопотребление (отопление, вентиляция, ГВС). Причём, нагрузка ГВС меняется количественно при обязательном поддержании нормативной температуры в подающем трубопроводе (СНиП 41-02-2003, п. 7.6) - не менее 60 °С в СТО и 70 °С в СТЗ. Это значит, что при центральном качественном регулировании разнородной нагрузки по нагрузке отопления на температурном графике появляется горизонтальный участок с τо1 = 60 °С в СТО или 70 °С в СТЗ, а также точка излома с ранее построенной температурной кривой для подающего трубопровода (рис. 6.6) при соответствующей температуре наружного воздуха tн = tни.
Следовательно, при tн < tни возможно центральное качественное регулирование, а при tн ≥ tни необходимо центральное количественное регулирование за счёт применения в ИТП в этот достаточно кратковременный период насоса на перемычке элеватора или применения в ИТП элеватора с регулируемым соплом. На практике при tн > tни применяют местное регулирование нагрузки отопления пропусками, т.е. кратковременным отключением СО зданий. Время их работы за сутки при этом рассчитывается по формуле
n = 24(t - tн)/(t - tни). (6.38)
Регулирование по нагрузке отопления в СТЗ.

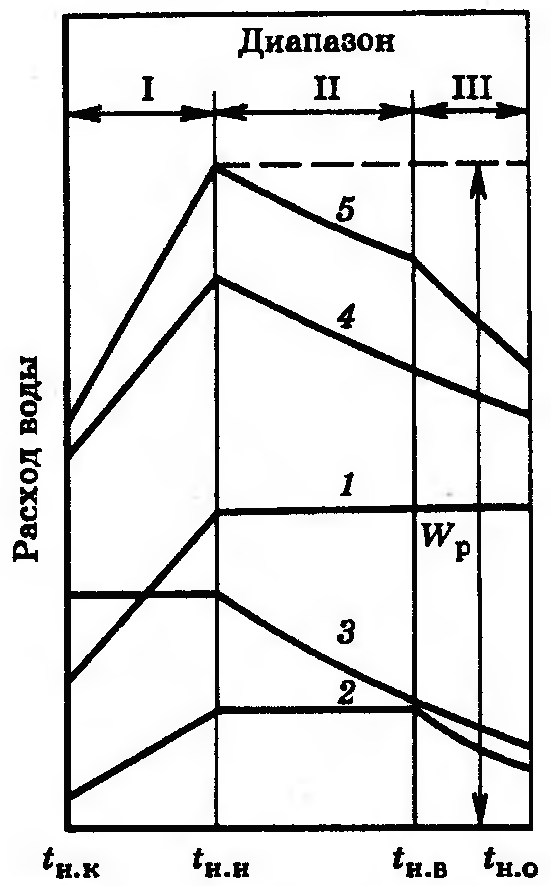

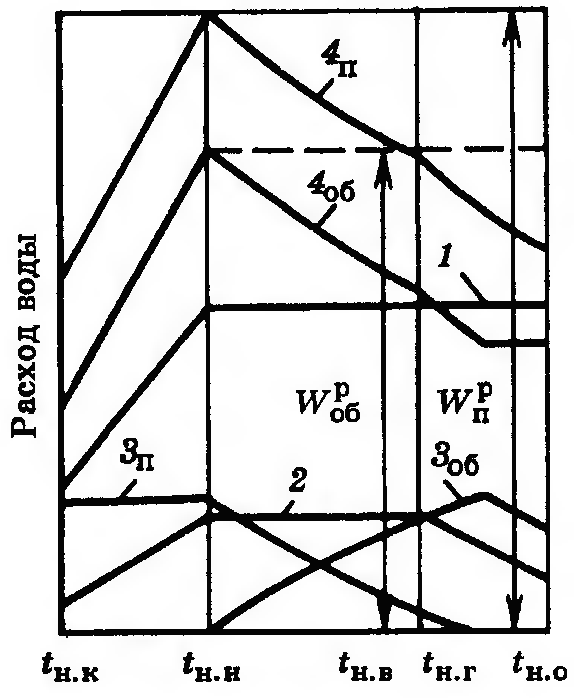

На рис. 6.7 представлено сопоставление графиков регулирования разнородной нагрузки по нагрузке отопления, преобладающей в суммарном отпуске.
|
|
|

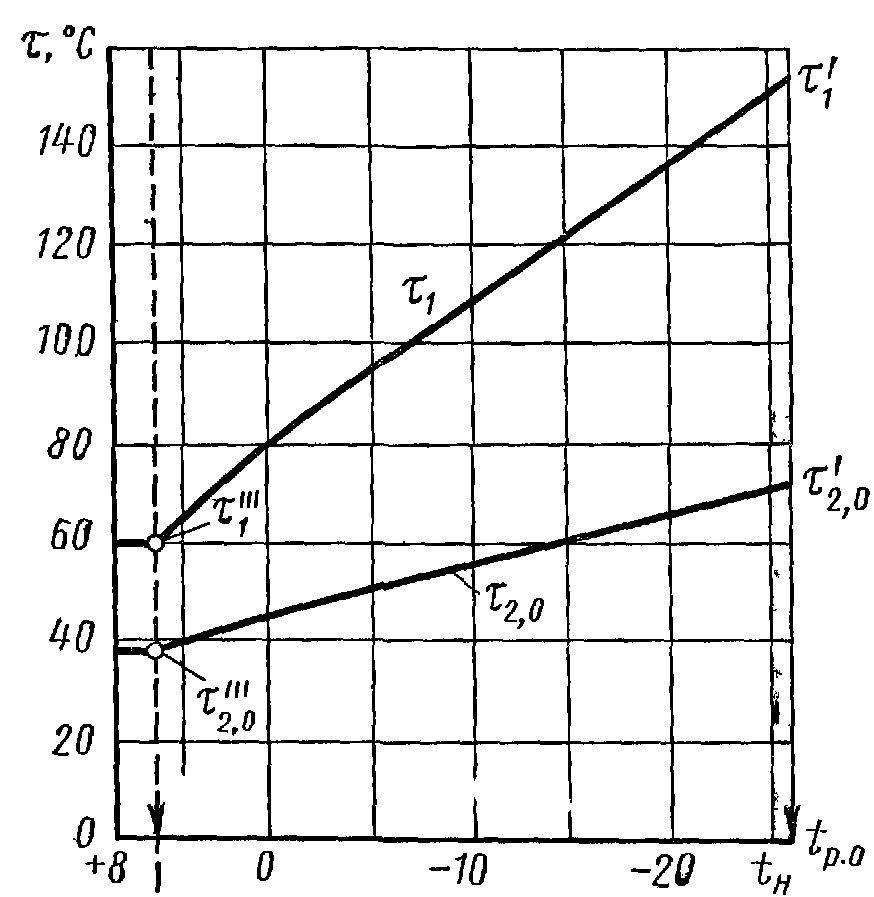

а) Нагрузка отопления |

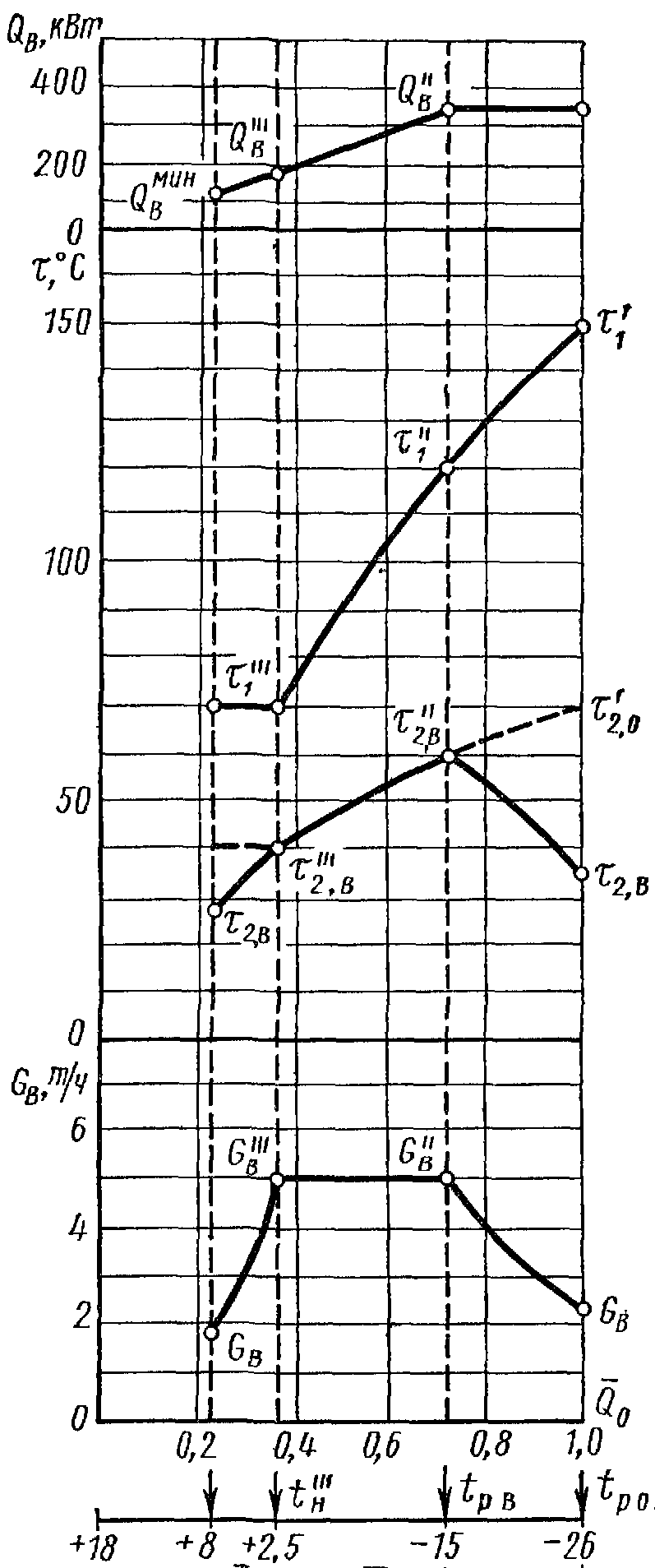

б) Нагрузка вентиляции |
г) Нагрузка ГВС |

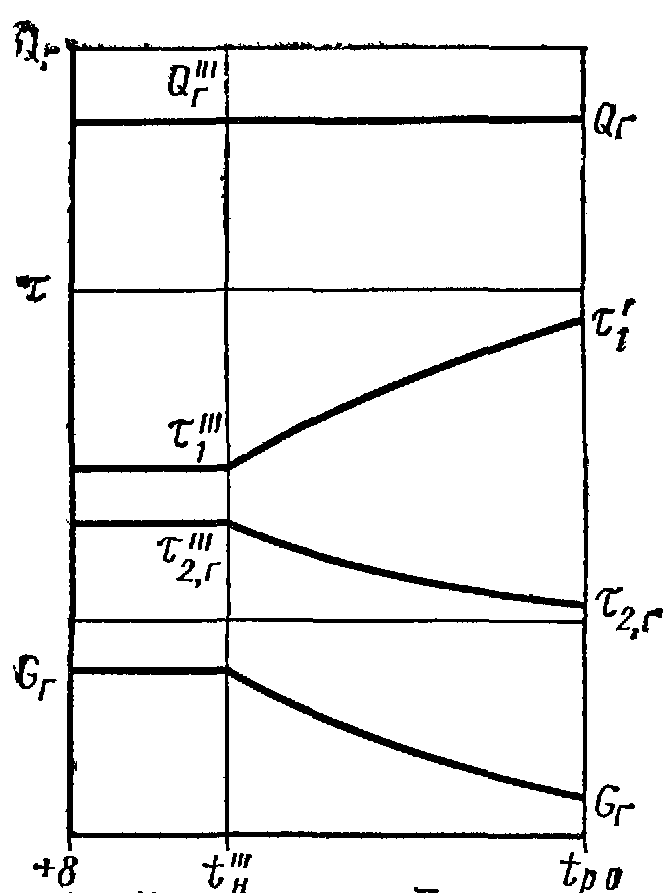

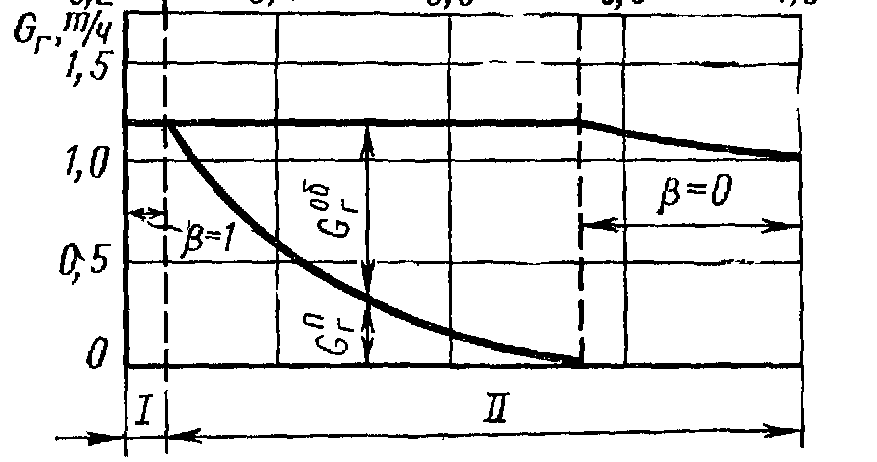

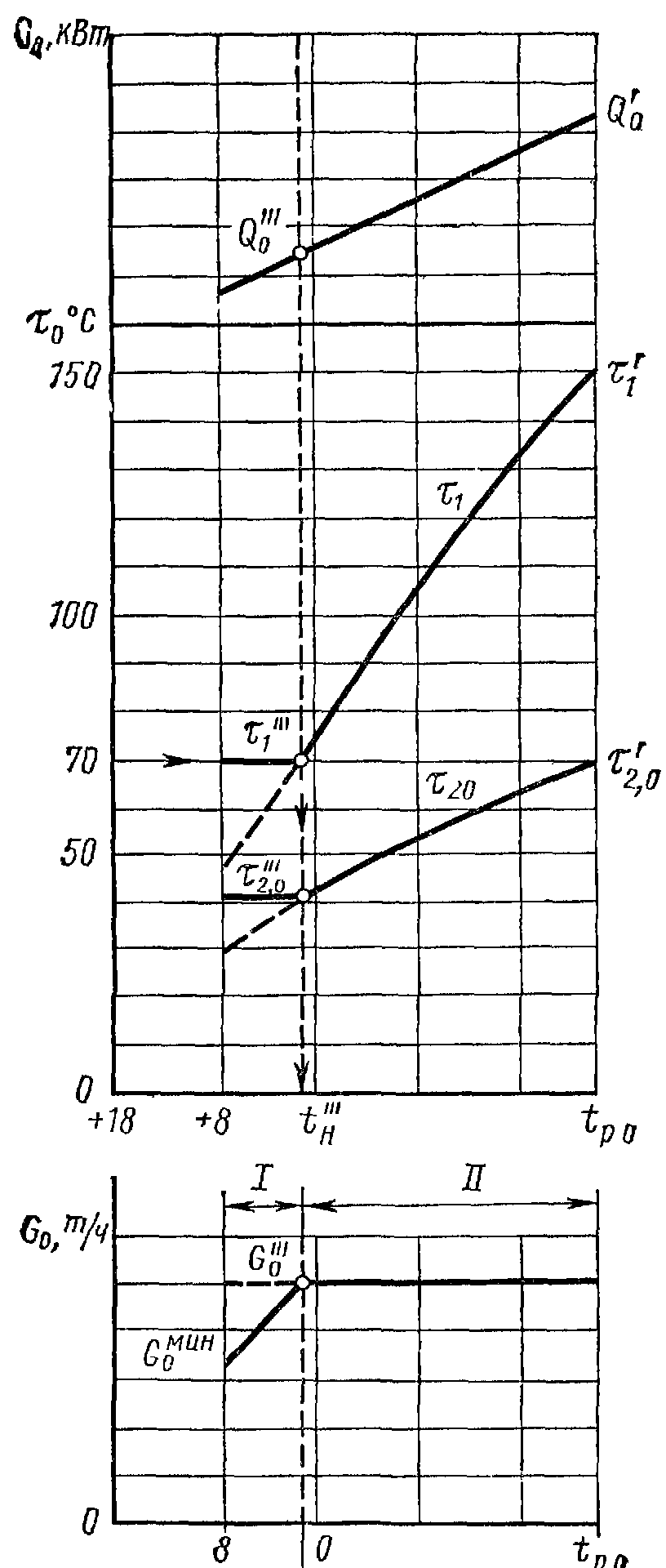

Рис. 6.7. Графики регулирования разнородной нагрузки по нагрузке отопления в СТЗ
На графиках выделены различные диапазоны регулирования в зависимости от вида нагрузки и метода регулирования.
Нагрузка отопления (два диапазона - рис. 6.7а). В диапазоне 1 при tн ≥ tни осуществляется местное регулирование пропусками с условным снижением Wо (Gо) с W'о (G'о) до Wомин (Gомин) пропорционально соответствующему снижению нагрузки при сохранении постоянного значения δτо = δτои в точке излома температурного графика. В диапазоне 2 при tн < tни осуществляется центральное качественное регулирование, описанное в § 6.2.2.
Нагрузка вентиляции – система общеобменная с рециркуляцией (три диапазона – рис. 6.7б). В диапазоне 2 при tни ≤ tн ≤ t (tр.в на рис. 6.7б) осуществляется центральное качественное регулирование ( в = в =1) за счёт изменения δτв по отопительному графику, т.е. δτв = δτо. При этом обеспечивается заданный уровень температуры воздуха после калорифера К (рис. 6.8а).
В диапазоне 1 при tн > tни осуществляется местное количественное регулирование с постоянной температурой сетевой воды τо1 = 70 °С. Уменьшение нагрузки при поддержании заданной температуры воздуха после калорифера возможно за счёт соответствующего снижения расхода сетевой воды через калорифер с помощью РК. При этом снижается температура сетевой воды после калорифера τв2. Система уравнений для расчёта регулирования нагрузки вентиляции (4.53а)-(4.53в) приведена в [1].
-

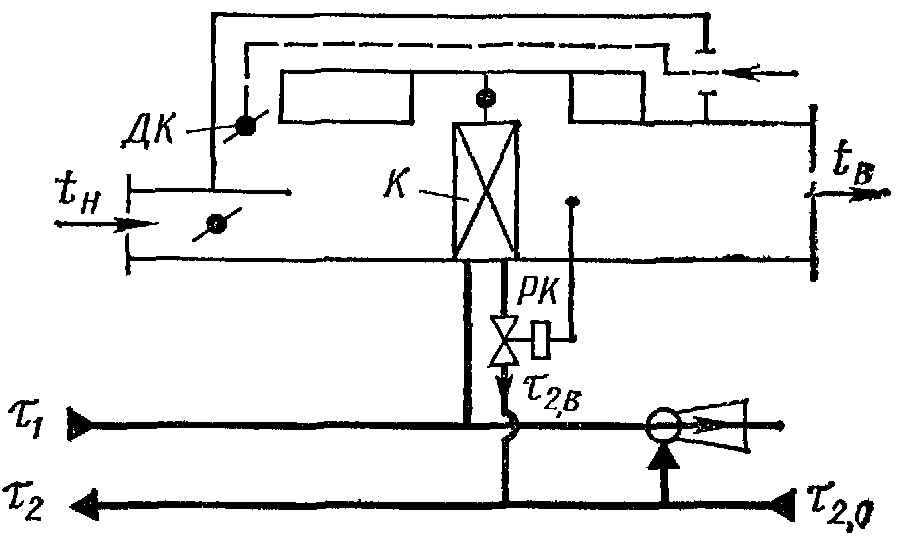

а) Калорифер

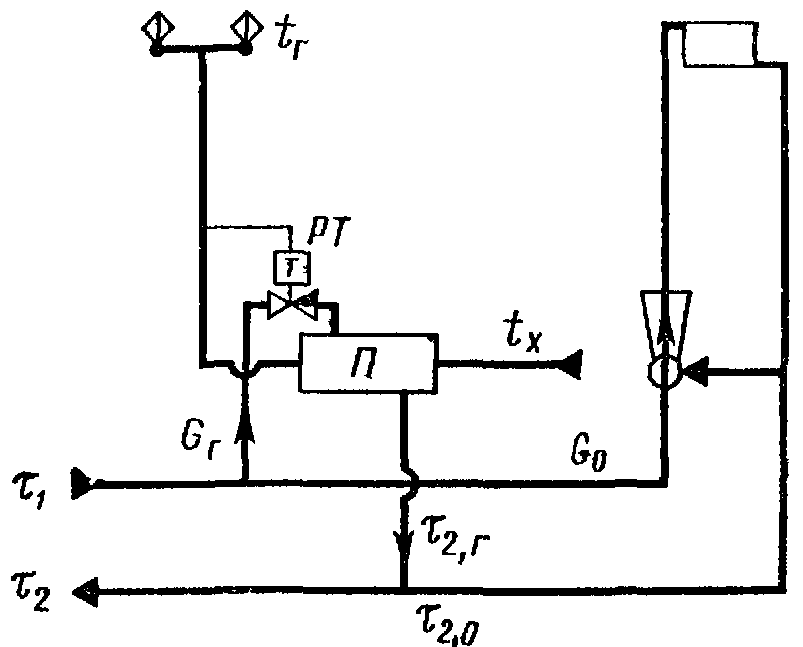

б) Подогреватель ГВС

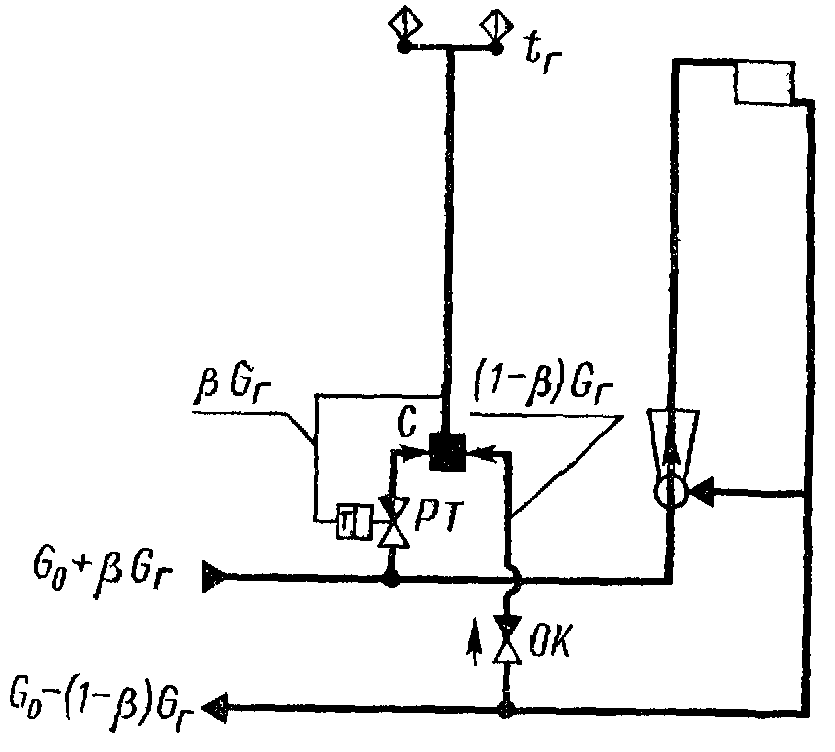

Рис. 6.8. Схемы присоединения потребителей к тепловым сетям
В диапазоне 3 при t ≤ tн ≤ t осуществляется местное количественное регулирование. Нагрузка вентиляции не меняется, а температура сетевой воды перед калорифером возрастает при понижении tн из условия τв2 = τо2. В этих условиях поддержание постоянной нагрузки вентиляции возможно при соответствующем снижении расхода сетевой воды через калорифер и её температуры τв2 после калорифера. Расчёт регулирования производится по той же системе уравнений, что и в диапазоне 1.
Нагрузка ГВС (два диапазона – рис. 6.7г). В диапазоне 1 при tн > tни осуществляется центральное качественное регулирование, обусловленное соответствующим характером графика нагрузки ( г =1) и температуры сетевой воды в подающем трубопроводе - на входе в подогреватель ГВС (τг1 = τио1 = 70 °С). Выбор поверхности нагрева подогревателя ГВС (рис. 6.8б) производится по температуре сетевой воды в точке излома, т.е. 70 °С с обеспечением температуры на выходе из подогревателя τиг2 не выше 30 °С.
В диапазоне 2 при tн ≤ tни осуществляется местное количественное регулирование, поскольку нагрузка ГВС постоянна ( г =1), а температура сетевой воды на входе в подогреватель возрастает с понижением tн. Регулятор температуры РТ при повышении τг1 = τо1 обеспечивает уменьшение расхода сетевой воды на подогреватель ГВС Wг (Gг), поддерживая температуру нагреваемой воды после подогревателя на заданном уровне (не ниже 60 °С – СНиП 41-02-2003, п.14.10). Система уравнений для расчёта регулирования нагрузки ГВС (4.55а)-(4.55в) приведена в [1].
Применение в ИТП и (или) ЦТП двухступенчатой смешанной схемы подогревателя ГВС к тепловым сетям (рис. 5.2 (6)) обеспечивает некоторое снижение расхода и температуры сетевой воды, что особенно эффективно в теплофикационных системах.
Таким образом, регулирование нагрузок отопления, вентиляции и ГВС представляет собой сочетание центрального качественного и местного количественного.
Регулирование по нагрузке отопления в СТО
Регулирование нагрузок отопления и вентиляции в СТО ничем не отличается от СТЗ, за исключением некоторого сужения диапазона 1 вследствие естественного повышения tни, соответствующей точке излома отопительного температурного графика. Существенные отличия обусловлены тем, что потребителям ГВС отпускается сетевая вода из тепловых сетей (рис. 6.9). На графиках выделяются два диапазона, а для регулирования нагрузки ГВС в ЦТП или ИТП на подающем трубопроводе перед смесителем С устанавливают регулятор температуры РТ, а на обратном трубопроводе после смесителя обратный клапан ОК.
Рис. 6.9. Графики регулирования нагрузки ГВС в СТО
В диапазоне 1 при tн > tни вода на водоразбор подаётся только из подающего трубопровода (tг = τг1 = τио1 = 60 °С).
В диапазоне 2 при tн ≤ tни в смеситель одновременно подаётся вода из подающего (Gгп = βGг) и обратного (Gгоб = (1-β)Gг) трубопроводов, а РТ обеспечивает при этом поддержание на выходе из С заданной температуры горячей воды tг = 60 °С (β – доля отбора сетевой воды на ГВС из подающего трубопровода). Такой режим работы сохраняется до тех пор, пока температура сетевой воды в обратном трубопроводе τо2 не достигает 60 °С, что сопровождается полным закрытием РТ и подачей сетевой воды в С только из обратного трубопровода. Дальнейшее снижение tн (на рис. при tн ≤ -15 °С) сопровождается ростом τо2 от 60 до 70 °С, что приводит к пропорциональному снижению расхода сетевой воды на ГВС. Из совместного решения уравнений материального и теплового баланса смесителя следует выражение для расчёта β в виде
β = (tг - τо2)/(τо1 - τо2), (6.39)
где – при τо1 =60 °С (в диапазоне 1) β = 1, а при τо2 ≥ 60 °С (в холодной части диапазона 2) β = 0.
Графики суммарного расхода сетевой воды в СТЗ и СТО
Графики суммарного расхода сетевой воды при регулировании разнородной нагрузки по нагрузке отопления получают простым суммированием рассмотренных выше графиков (рис. 6.10).
|
|
СТЗ 1 – отопление; 2 – вентиляция; 3 – ГВС; 4 – отопление и вентиляция; 5 – суммарный расход |
СТО 1 – отопление; 2 – вентиляция; 3 – ГВС; 4 – суммарный расход (п, об – подающий, обратный трубопровод) |
Рис. 4.15. Графики суммарного расхода сетевой воды в СТЗ и СТО
Расчётное значение суммарного расхода сетевой представляет собой, кг/с
Gр = Gор + Gвр + Gгр, (6.40)
где Gор, Gвр, Gгр – расчётные расходы сетевой воды на отопление, вентиляцию и ГВС, определяемые по формулам
Gор = Q'о/[св (τ'о1 - τ'о2)], (6.41)
Gвр = Q'в/[св (τв1 - τв2)], (6.42)
Gгр = Q'г/[св (τио1 - τиг2)], (6.43)
Gгр = Q'г/[св (tГ - tХ)], (6.44)
В формулах (6.41)-(6.44) значения Q'о вычисляются по формуле (2.7), Q'в – (2.14), а Q'г – (2.3) и подставляются в кВт. Формулы (6.43) и (6.44) применяются соответственно в СТЗ (при параллельной схеме присоединения подогревателя ГВС) и СТО. Из них, в частности, следует, что расчётный расход сетевой воды на ГВС в СТО меньше, чем в СТЗ, а их соотношение равно (τио1 - τиг2)/ (tГ - tХ) = (70 – 30)/(60 – 5) = 0,73.
Сопоставление графиков на рис. 6.10 показывает:
Максимум суммарного расхода в СТЗ и СТО имеет место при tни, т.е. в точке излома температурного графика. Этот максимум при одинаковом уровне расчётных тепловых нагрузок в СТО несколько меньше, чем в СТЗ вследствие разницы в расчётных расходах сетевой воды на ГВС.
В СТЗ расход сетевой воды в подающем и обратном трубопроводе практически одинаков. Незначительная разница обусловлена тем, что при общем уровне нормативной утечки, равной 0,25 % от объёма трубопроводов тепловых сетей и присоединённых к ним потребителей, 2/3 этой утечки приходится на подающие трубопроводы, а 1/3 - на обратные.
В СТО расход сетевой воды в подающем трубопроводе (Gп = Gо + Gв + β Gг) всегда больше, чем в обратном на величину расхода на ГВС (Gп = Gо + Gв – (1 - β)Gг). Только при τо2 ≥ 60 °С понижение tн сопровождается снижением водоразбора из обратного трубопровода. Следовательно, в сопоставимых условиях (при одинаковых нагрузках подключённых потребителей) гидравлическое сопротивление тепловых сетей в СТО меньше, чем в СТЗ.
