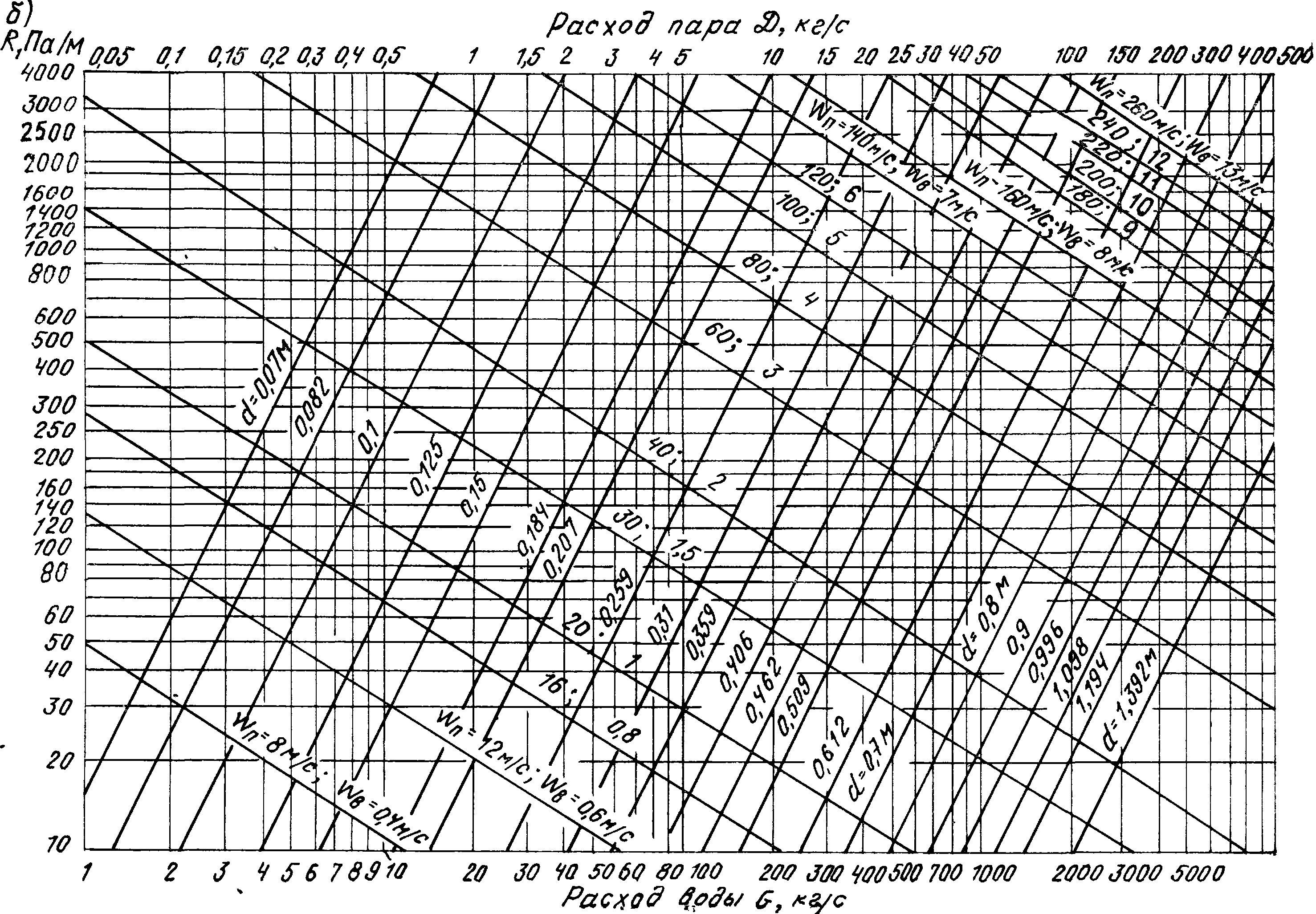

- •Расход пара, кг/с
- •Расход воды, кг/с
- •П.13 Коэффициент k4
- •П.15. Тепловые потери от бесканального двухтрубного теплопровода в ппу-изоляции
- •П.16. Форма таблицы теплового расчета теплоизоляционной конструкции водяных тепловых сетей и конденсатопровода
- •П. 17. Сильфонный компенсатор
- •П.18. Характеристики сильфонных компенсаторов
- •П.19. Компенсирующая способность (lк, мм) и осевые силы (Рк, кН) п-образных компенсаторов * [5]
- •П.20. Расстояния между неподвижными опорами (при канальной и надземной прокладке), м
- •П.21. Характеристики 1 м стальных труб в ппу- изоляции (Альбом 313.Тс-002.000)
- •П.22. Удельная сила трения при бесканальной прокладке трубопроводов в ппу-изоляции, кН/м
- •П.23. Нагрузки на неподвижные опоры (осевые) при установке сильфонных компенсаторов
- •П.24. Неподвижные опоры.
- •4.4. Текущий контроль
- •4.4.1. Тренировочные тесты
- •4.4.2. Вопросы к зачёту
- •4.5. Итоговый контроль
- •4.5.1. Вопросы к экзамену (Часть 1).
- •4.5.2. Вопросы к экзамену (Часть 2).
- •Содержание
П.7. Температура прямой (числитель) и обратной (знаменатель) сетевой воды.
Расчетная температура наружного воздуха , оС |
Температура наружного воздуха tо, оС |
|||||||||||
10 |
5 |
0 |
-5 |
-10 |
-15 |
-20 |
-25 |
-30 |
-35 |
-40 |
-45 |
|
-22 |
49,3 33,3 |
66,1 40,2 |
82,6 46,4 |
98,3 52,2 |
113,7 57,7 |
128,9 63,0 |
144,2 68,0 |
|
|
|
|
|
-23 |
48,7 33,0 |
65,1 39,8 |
81,1 45,9 |
96,4 51,6 |
111,7 57,0 |
126,5 62,2 |
141,2 67,0 |
|
|
|
|
|
-24 |
48,0 32,7 |
64,1 39,4 |
79,7 45,4 |
94,8 51,0 |
109,6 56,3 |
124,3 61,4 |
138,6 66,3 |
|
|
|
|
|
-27 |
46,1 32,0 |
61,3 38,3 |
76,0 44,0 |
90,3 49,3 |
104,1 54,2 |
117,8 59,2 |
131,3 63,8 |
144,8 68,3 |
|
|
|
|
-28 |
45,7 31,8 |
60,5 37,9 |
74,9 43,5 |
88,8 48,8 |
102,4 53,8 |
115,9 58,5 |
129,1 63,0 |
142,2 67,4 |
|
|
|
|
-30 |
44,7 31,3 |
59,1 37,3 |
72,8 42,7 |
86,2 47,8 |
99,3 53,6 |
112,2 57,2 |
125,0 61,6 |
137,6 65,9 |
150,0 70,0 |
|
|
|
-31 |
44,2 31,3 |
58,1 37,0 |
71,7 42,3 |
84,8 47,4 |
97,9 52,1 |
110,4 56,6 |
123,0 60,9 |
135,2 65,2 |
147,6 69,2 |
|
|
|
-36 |
42,0 30,2 |
54,9 35,7 |
67,2 40,6 |
79,2 45,3 |
91,2 49,6 |
102,8 53,8 |
114,2 57,9 |
125,5 61,8 |
136,6 65,6 |
147,7 69,3 |
|
|
-39 |
40,9 29,7 |
53,1 34,9 |
65,0 39,7 |
76,4 44,1 |
87,8 48,4 |
98,8 52,4 |
109,7 56,3 |
120,5 60,0 |
131,2 63,7 |
141,5 67,3 |
|
|
-41 |
40,2 29,3 |
52,1 34,5 |
63,6 39,2 |
74,6 43,4 |
85,6 47,6 |
96,3 51,5 |
106,9 55,3 |
117,4 59,0 |
127,7 62,5 |
137,9 66,0 |
148,0 69,3 |
|
-42 |
39,9 29,2 |
51,6 34,3 |
62,9 38,9 |
73,8 43,2 |
84,6 47,2 |
95,1 51,1 |
105,6 54,8 |
115,9 58,4 |
126,1 62,0 |
136,1 65,4 |
146,0 68,7 |
|
П.8. Температура сетевой воды после подогревателя горячего водоснабжения
Температура сетевой воды после подогревателя ГВС в точке излома, оС |
Температура прямой сетевой воды оС |
||||||||
70 |
75 |
80 |
85 |
90 |
100 |
110 |
130 |
150 |
|
25 |
25 |
21,1 |
18,3 |
16,2 |
14,5 |
12,0 |
10,2 |
8,2 |
6,7 |
30 |
30 |
26,2 |
23,0 |
20,6 |
18,6 |
15,6 |
13,6 |
10,7 |
8,9 |
35 |
35 |
30,8 |
27,8 |
25,2 |
23,0 |
19,8 |
17,3 |
13,7 |
11,3 |
40 |
40 |
35,0 |
32,1 |
29,7 |
27,3 |
24,0 |
21,0 |
17,1 |
14,3 |
П.9. Характеристики труб для тепловых сетей
Диаметр условного прохода Dу, мм |
Наружный диаметр Dн, мм |
Толщина стенки δ, мм |
Внутренний диаметр Dв, мм |
Объём воды в 1 м трубы, л |
Площадь наружной поверхности 1 м трубы, м2 |
50 |
57 |
3 |
51 |
2,043 |
0,18 |
50 |
57 |
3,5 |
50 |
1,963 |
0,18 |
80 |
89 |
3,5 |
82 |
5,281 |
0,279 |
80 |
89 |
4 |
81 |
5,153 |
0,279 |
100 |
108 |
4 |
100 |
7,85 |
0,339 |
125 |
133 |
4,5 |
124 |
12,08 |
0,417 |
150 |
159 |
4,5 |
150 |
17,68 |
0,499 |
200 |
219 |
6 |
207 |
33,65 |
0,688 |
250 |
273 |
7 |
259 |
52,69 |
0,857 |
300 |
325 |
8 |
309 |
74,99 |
1,020 |
350 |
377 |
9 |
359 |
101,2 |
1,184 |
400 |
426 |
7 |
412 |
133,3 |
1,338 |
450 |
480 |
8 |
464 |
169,1 |
1,507 |
500 |
530 |
7 |
516 |
209,1 |
1,664 |
600 |
630 |
7 |
616 |
298 |
1,978 |
600 |
630 |
8 |
614 |
296,1 |
1,978 |
700 |
720 |
7 |
706 |
391,5 |
2,261 |
700 |
720 |
8 |
704 |
389,3 |
2,261 |
800 |
820 |
8 |
804 |
507,7 |
2,575 |
800 |
820 |
9 |
802 |
502,2 |
2,575 |
900 |
920 |
8 |
904 |
641,8 |
2,889 |
900 |
920 |
9 |
902 |
639 |
2,889 |
900 |
920 |
10 |
900 |
636,2 |
2,889 |
1000 |
1020 |
8 |
1004 |
791,7 |
3,203 |
1000 |
1020 |
9 |
1002 |
788,5 |
3,203 |
1000 |
1020 |
10 |
1000 |
785,4 |
3,203 |
1000 |
1020 |
11 |
998 |
782,3 |
3,203 |
1200 |
1220 |
11 |
1198 |
1127,2 |
3,831 |
1200 |
1220 |
12 |
1196 |
1122,9 |
3,831 |
1200 |
1220 |
13 |
1194 |
1119,7 |
3,831 |
1200 |
1220 |
14 |
1192 |
1115,9 |
3,831 |
1400 |
1420 |
12 |
1396 |
1525 |
4,459 |
1400 |
1420 |
14 |
1392 |
1521 |
4,459 |
П.10. Номограммы для гидравлического расчёта трубопроводов паровых и водяных сетей (ρв = 975 кг/м3, а при другой плотности воды R2 = R1 975/ ρ2; ρп = 2,45 кг/м3, а при другой плотности пара R2 = R1 2,45/ ρ2)
Трубопроводы при kэ = 0,0002 м
Трубопроводы при kэ = 0,0005 м
