Расчет окантовок бака окислителя второй ступени
Расход компонента о = 20,56 кг/с.
Плотность компонента rо = 1450 кг/м3.
Высота столба жидкости в баке h = 1,334 м.
Гидростатическое давление р = 4,759×105 Па
Определяем ширину окантовки люка-лаза.
Принимаем толщину равной d1 = 5 мм.
Радиус люка-лаза равен Rл = 0,2 м.
Расчет производим по формуле:
;
Примем h = 60 мм.
Определяем ширину окантовки отверстия под расходный трубопровод:
Определяем диаметр отверстия под расходный трубопровод:
F = о / ( С × rо) = 20,56 / (10× 1450) = 0.00142 м2;
d = 2 ( F / p )0,5 = 2 ( 0.00142 / p )0,5 = 0,04249 м ;
Примем d = 0,045 м ;
Принимаем толщину равной d1 = 3 мм.
Радиус расходного трубопровода равен Rл = 0,0225 м.
Принимаем h = 15 мм.
Расчет тоннельных труб. Тоннельная труба 1-й ступени
Исходные данные:
Давление наддува в баке Г рнад = 0,4 МПа
Плотность горючего r = 1000 кг/м3
Коэффициент осевой перегрузки nx = 4
Высота уровня жидкости в баке Г Н = 3,932 м
Длина тоннельной трубы l = 4,62 м
Материал трубы: алюминиевый сплав АМг6: Е = 0,71 1011 МПа
Диаметр расходной магистрали окислителя d = 0,105 м.
Определяем величину внешнего давления, действующего на тоннельную трубу
Рр = f (r×g× H×nx + рнад) = 1,3×(1000× 9,81× 3,932× 4 + 4×105) = 7,20×105 Па
где f = 1,3 - коэффициент безопасности.
Определяем радиус тоннельной трубы
Rтр = d = 0.105 м
Определяем критическое давление для гладкой тоннельной трубы
Устойчивость гладкой тоннельной трубы недостаточна. Для повышения ее устойчивости на трубе выполняются гофры.
Рис. 11 Геометрические параметры гофрированной трубы.
Зададимся параметрами гофров: dг = 2 мм, Rг = 12 мм, rг = 10 мм, bг = 0,25 м, hг = 12 мм, rг = 11 мм, r = 4 мм.

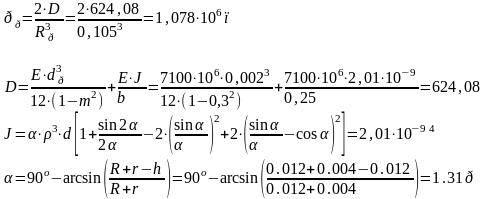

Определяем критическое давления для гофрированной тоннельной трубы
5. Определяем запас устойчивости тоннельной трубы
h = ркр / рр = 1,078×106 / 7,20×105 = 1,49
Тоннельная труба 2-й ступени
Исходные данные:
Давление наддува в баке Г рнад = 0,4 МПа
Плотность горючего r = 1000 кг/м3
Коэффициент осевой перегрузки nx = 4
Высота уровня жидкости в баке Г Н = 1,342 м
Длина тоннельной трубы l = 1,56 м
Материал трубы: алюминиевый сплав АМг6: Е = 0,71 1011 МПа
Диаметр расходной магистрали окислителя d = 0,045 м.
Определяем величину внешнего давления, действующего на тоннельную трубу
Рр = f (r×g× H×nx + рнад) = 1,3×(1000× 9,81× 1,342× 4 + 4×105) = 5,88×105 Па
где f = 1,3 - коэффициент безопасности.
Определяем радиус тоннельной трубы
Rтр = d = 0.045 м
Определяем критическое давление для гладкой тоннельной трубы
где dтр = 1 мм - толщина тоннельной трубы.
Устойчивость гладкой тоннельной трубы недостаточна. Для повышения ее устойчивости на трубе выполняются гофры.
Зададимся параметрами гофров: dг = 1 мм, Rг = 4 мм, rг = 3 мм, bг = 0,104 м, hг = 4 мм,
rг = 3,5 мм, r = 1 мм.
Определяем критическое давления для гофрированной тоннельной трубы
5. Определяем запас устойчивости тоннельной трубы
h = ркр / рр = 7,151×105 / 5,88×105 = 1,21
