1.5. Сторінка складання. Формати сторінок складання, їх визначення та розрахунок

Сторінка складання (донедавна — полоса набору) — це відбиток тексту чи зображуваних елементів на сторінці видання. Формат сторінки складання повинен бути сталим у виданні. Зміна сторінки складання в межах одного видання може застосовуватись лише тоді, коли це необхідно для виконання складного макета чи втілення задуму художника. Формат сторінки складання кожного конкретного видання залежить від формату видання та розмірів полів. Встановлючи сторінку складання, слід орієн­туватися на розворот сторінок. Досвід художньо-технічних редакторів, художників і теоретиків книжкового мистецтва дав змогу створити такі співвідношення сторін сторінки складання та її розмірів відносно сторінки конкретного ви­дання, які дозволяють зробити розворот книги врівноваже­ним і пропорційним. Тому поля в книзі при застосуванні сторінки певного розміру мають неоднакові розміри. Наймен­шим є корінцеве поле, трохи більше — верхнє, ще більшим — бокове і найбільшим — нижнє.

Оформляючи подарункові чи оригінальні видання, часто використовують сторінку, яка не передбачається діючими стандартами. Однак і в таких випадках необхідно все ж дотримуватись певних вимог:

1) довжина рядка (ширина сторінки складання) обов'яз­ково повинна бути кратною 12 пунктам (друкарську систему вимірів розглянемо нижче);

2) висота сторінки складання повинна вміщати ціле число рядків тексту;

3) розкладку потрібно вибрати теж кратною 12 пунктам;

4) верхнє, бокове і нижнє поля не повині бути меншими 24 пунктів.

Формат сторінки складання позначається в квадратах (і їх частках), наприклад, 6 1/4 х 10 квадратів. Перший множник' завжди означає ширину (довжину рядків), другий — висоту. У випадках, коли сторінка складання складається з декількох колонок, її ширина, проставлена в дужки, може бути виражена таким записом: (4 1/2 +1/4+4 1/2) х 12 квадратів.

Виміром формату сторінок і розташуванням ширини тексту і складання в старовинних рукописах і першодруках

Таблиця 3 Розміри живописного поля сторонок обкладинок типу 1 і 4 та палітурок типу 5, 6 і 7

Формат видання

Живописне поле сторонки

Формат аркуша і частка

до обрізки

обкладинки тип 1 і 3 (після обрізки)

палітурка

тип 5

тип 6

тип 7

без канта

з кантом

Книжковий (вертикальний) варіант

Основні формати

84х108/8 70 х 108/8 70 х 100/8 70 х 90/8 60 х 90/ 8 60 х 84/8

270х420 270х350 250х350 225х350 225 х 300 210х300

265х410 265 х 340 245 х 340 220 х 340 220 х 290 205 х 290

259х418 259 х 348 239х348 214х348 214х298 199х298

265х410 265 х 340 245х340 220х340 220х290 205 х 290

269х418 269 х 348 249 х 348 224 х 348 224 х 298 209 х 298

264х418 264 х 348 244 х 348 219х348 2 19х298 204 х 298

84 х 108/16 70 х108/16 70 х 100/16 70 х 90/16 60 х 90/16 80 х 84/16

210х270 175х270 175х250 175х225 150х225 150х210

205 х 260 170х260 170 х 240 170х215 145х215 145 х 200

199х268 164 х 266 164 х 246 164х221 139х221 139х206

205 х 260 170х260 170 х 240 170х215 145х215 145 х 200

208 х 266 173х266 173х246 173х221 148х221 148х206

204 х 268 168х266 168 х 246 168х221 143х221 143 х 206

84 х 108/32 75 х 90/32 70 х 108/32 70 х 100/32 70 х 90/32 60 х 90/32 60 х 84/32

135х210 112х 187 135 х175 125х175 112х175 112х 150 105 х 150

130х200 107 х 177 130 х 165 120х165 107 х 165 107 х 140 100х140

124х206 101 х183 124х17 1 114х171 101 х171 101 х 146 94 х 146

130х200 107 х177 130х165 120х165 107х165 107х 165 100 х140

133х206 110х 183 133х171 123х171 110х171 110х 171 103 х146

128х206 105 х 183 128х171 118х171 105х171 105х146 98 х 146

Додаткові формати

60 х100/8 84 х100/16 60 х100/16 84 х 90/16 70 х 84/16 60х70/16

250 х 300 210х250 150х250 210х225 175х210 150 х 175

245 х 290 205 х 240 145 х 240 205х215 170 х 200 145 х 165

239 х 298 199х246 139х246 199х221 164х206 139х171

245 х 290 205 х 240 145 х 240 205х215 170х200 145 х 165

249 х 298 208 х 246 148 х 246 208х221 173х206 148 х171

243 х 298 203 х 246 143 х 246 203х221 168х206 143 х171

84 х100/32 84 х 90/32 80 х 100/32

125х210 112х210 125х200

120 х 200 107 х 200 120 х 190

114 х 206 101 х20б 114х196

120х200 107 х 200 120х190

123 х 206 110х206 123х196

118х206 105х206 118х196

Рис. 11. Виготовлення макета оправи №7 за допомогою даних таблиці 3 для формату 60х84/16, при товщині блока 100мм (У товщині блока врахована товщина 2-х картонних сторонок)

встановлені співвідношення сторін: формати ін-фоліо (А 1) та ін-октаво (А2) =2:3, Золотий перетин при співвідношенні полів —2:3:4:6. При цьому висота сторінки складання і ширина сторінки однакові, що доводить побудова круга (див. рис. 12).

На рис. 13 графічно показано визначення однієї зі сторін сторінки складання за правилом золотого перетину. При виборі довшої сторони сторінки АБ з точки А проводять лінію АД перпендикулярну АБ, яка дорівнює її половині. Після цього з точки Д проводять дугу радіусом АД. З точки Б проводять лінію в точку Д, а потім дугу з точки Б радіусом БО. Із цієї ж точки Б проводять перпендикуляр до АБ. Точка перетину цієї лінії і дуги буде відповідати другій стороні сторінки складання. При визначенні такої сторінки необхідно довести ширину сторінки до кратності 12 пунктів, а висоту — до повної кількості рядків основного тексту. У цьому випадку висота і ширина сторінки знаходяться у певному співвідношенні, а саме: ширина сторінки відноситься до висоти, як висота до ширини і висоти разом узятих.

Рис. 12 Рис. 13

Будуючи сторінку складання, особливу увагу слід звертати на вимоги до довжини рядка і його залежність від вибраного кегля шрифту.

Максимальна довжина рядка для видань літературно-художньої та науково-популярної літератури становить:

кг. 10- 6-7 кв. (108-126 мм); кг. 9- 6 кв. (108 мм);

кг. 8 - 5 кв. (90 мм).

Для видань довідкової (в тому числі енциклопедій та словників), масово-політичної, нормативної літератури:

кг. 10—7 1/4 кв. (131 мм); кг. 9- 6 3/4 кв. (122 мм);

кг. 8— б кв. (108 мм).

Сторінка складання, поля і розкладка показані в табл. 4.

таблиця 4 Книжкові видання. Формати сторінок (полос) складання, рекомендовані розміри розкладки та полів

Формат паперу (в см) і частка аркуша'

Формат видання до обрізки (вмм)

Формат видання після обрізки (вмм)

Перший варіант оформлення

Формат складання (в квадратах)

Розкладка (в квадратах)

Розміри полів до обрізки (в мм)

Використання площі паперу (в%)

корінець

головка

60 х 84/32 60 х 90/32 70 х 90/32 75 х 90/32 70х100/32 70 х 108/32 84 х 108/32

105 х 150 112х150 112х175 112х187 125х 175 135х 175 135х210

100х140 107х140 107х165 107 х 177 120 х 165 130 х 165 130х200

4 1/2х6 1/2 4 3/4х6 1/2 4 3/4х7 3/4 4 3/4х8 1/2 5 1/4х7 3/4 6х73/4 6х93/4

1 1 1 1 1 1 1

1 1/2 1 1/2 1 1/2 1 1/2 11/2 1 1/2 1 1/2

9; 13 9; 13 9; 13 9; 13 9; 13 9; 13 9; 13

15; 20 18; 20 18; 23 18; 21 21;23 18; 23 18; 23

60 60 62 60 64 67

60Х84/16 60х90/16 70х 90/16 75х90/16 70 х100/16 70х108/16 84 х 108/16

150х210 150х225 175х225 187х225 175х250 175х270 210х270

145х200 145х215 170х215 182х215 170х240 170х260 205 х 260

63/4х9 3/4 63/4х 10 1/2 8х10 1/4 83/4х10 1/4 8х11 1/2 8х12 1/2 93/4х12 1/2

1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4

1 3/4 1 3/4 1 3/4 1 3/4 1 3/4 1 3/4 1 3/4

11;16;17;19 11; 16;17;20 11;16;20;25 11; 16;19;25 11; 16;20;27 11;16;20;29 11; 16;23;29

68 68 67 69 68 68 70

60 х 84/8 60 х 90/8 70 х 100/8 70 х 108/8 84 х 108/8

210х300 225 х 300 250х350 270 х 350 270 х 420

205 х 290 220 х 290 245 х 340 265 х 340 265х410

9 3/4 х 14 10 1/2х141/4 12 х 17 13 х 17 13 х 20 3/4

1 1/2 1 1/2 1 1/2 1 1/2 1 1/2

2 2 2 2 2

13;18;21;30 13;18;23;26 13;18;21;26 13;18;23;26 13; 18;23;29

70 72 76 76 77

60 х84/32

105 х 150

100х 140

41/4х6 1/4

1 1/4

1 3/4

11;16;18;22

55

60 х90/32

112х150

107х140

41/2х6 1/4

1 1/4

1 3/4

11; 16;20;22

54

70 х90/32

112х175

107х165

41/2х7 1/2

1 1/4

1 3/4

11; 16; 20;24

56

75 х 90/32

112х187

107 х 177

41/2х8 1/4

1 1/4

1 3/4

11; 16;20;22

58

70 х 100/32

125х175

120х165

5х71/2

1 1/4

1 3/4

11; 16; 24;24

55

70 х 108/32

135х175

130 х 165

53/4х7 1/2

1 1/4

1 3/4

11;16;21;24

59

84 х 108/32

135х210

130х200

53/4х9 1/2

1 1/4

1 3/4

11; 16;21;23

63

60 х 108/16

150х210

115х160

1 1/2

2

60 х 84/16 60х90/16

150х210 150х225

145 х 200 145х215

61/2х9 1/2 6 1/2 х 10 1/4

11/2 1 1/2

2 2

13;18;20;21 13; 18;20;23

64 64

70 х 90/16

175х225

170х215

7 3/4 х 10

11/2

2

13; 18;22;27

64

75х90/16

187х225

182х215

8 1/2 х 10

1 1/2

2

13; 18;21;27

65

70 х 100/16

175х250

170 х 240

73/4х11 1/4

1 1/2

2

13; 18;22;30

65

70х 108/16

175х270

170х260

7 3/4 х 12 1/4

11/2

2

13; 18;22;31

65

84 х 108/16

210х270

205 х 260

11/2

2

13; 18;26;31

67

60 х 70/16

145х165

150х190

61/2х7 1/2

1 1/2

2

60 х 84/8

210х300

205 х 290

9 1/2х133/4

1 3/4

2 1/4

16;20;23; 33

67

60 х 90/8

225 х 300

220 х 290

10 1/4 х 14

1 3/4

2 1/4

16; 20;24; 28

69

70 х 100/8

250х350

245 х 340

11 3/4х163/4

1 3/4

2 1/4

16; 20;23;29

73

70 х 108/8

270х350

265 х 340

12 3/4 х 16 3/4

1 3/4

2 1/4

16; 20;25;29

73

84 х 108/8

270 х 420

265х410

12 3/4 х 20 1/2

1 3/4

2 1/4

16;20;25;31

75

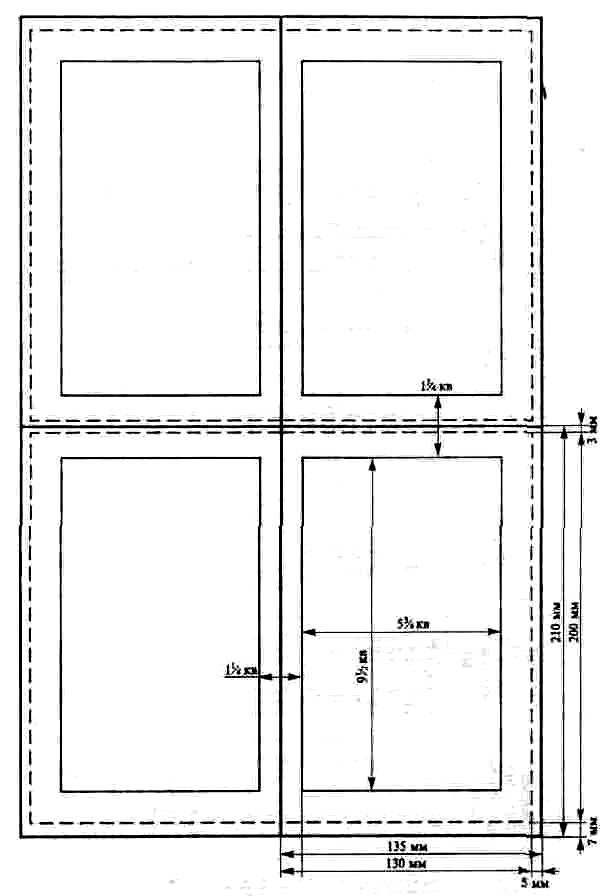

Рис. 14. Побудова типового розвороту за допомогою даних таблиці № 3 для формату 84х108/32 (згідно з другим варіантом оформлення)

Варіанти сторінок складання, розміри розкладки полів обираються видавництвом залежно від виду літератури та її цільового спрямування.

Існує три варіанти оформлення видань.

Перший варіант оформлення найекономніший, він пе­редбачає максимально допустимі за технічними можливос­тями та гігієнічними нормами розміри сторінок складання при мінімальних полях. Він застосовується для книг довго­вічного користування, журналів, які комплектуються вкла­данням.

Другий варіант оформлення, який характеризується дос­татньо великою сторінкою складання і великими полями, використовуються як основний варіант для більшості видань (художня література, посібники, підручники і т.п.).

Третій варіант оформлення (у нього мінімальні розміри сторінок складання та максимальні поля) використовують для покращених видань, подарункових книг і книг особли­вого оформлення та видань, які випускаються за індивідуаль­ними макетами.

Для більшості книг застосовують другий варіант оформ­лення. В практиці можливе комбіноване застосування різних варіантів, де ширину чи висоту сторінки одного варіанту застосовують при іншому.

З використанням у видавничій справі комп'ютерів з великою кількістю різноманітних шрифтів у деяких ви­даннях відпала необхідність застосування стандартного роз­міру сторінок складання та розкладки полів. На рис. 15 показано можливість визначення розмірів сторінки складан­ня та розкладки полів за допомогою діагоналей. Цей спосіб

Рис. 15. Визначення розмірів сторінки складання та розкладки полів за допомогою діагоналей

придатний для будь-якого формату видання (ін-фоліо, ін-кварто, ін-октаво, ДІН та квадратних). Суть методу полягає в тому, що на книжковому розвороті проводять дві діагоналі цілого розвороту та по одній кожної сторінки окремо. Вибравши ширину чи висоту сторінки та провівши лінії згідно з вказаною схемою, можна побудувати будь-яку потрібну сторінку певного формату. За будь-якої побудови сторінки таким методом корінцеве поле буде найменшим, верхнє — більшим, бокове — ще більшим і нижнє — найбільшим. Крім вищесказаного, існує ще декілька способів визначення фор­мату сторінки складання.

Один з найбільш розповсюджених — спосіб однієї діагоналі.

На аркуші паперу викреслюють контур сторінки після обрізки. Проводять діагональ з лівого верхнього кута у правий нижній. На верхньому боці сторінки відмірюють від лівого кута необхідний розмір ширини сторінки. З точки, яка є кінцем відміряного відрізка, проводять перпендикуляр до перетину його з діагоналлю і точку перетину з'єднують прямою лінією паралельно відкладеному відрізку з лівим боком сторінки. При такому способі сторінка складання подібна до сторінки видан­ня. Розкладку полів визначають візуально.

Спосіб золотого перетину базується на лінії, діленій таким чином, щоб менша частина відносилася до більшої, як велика відноситься до всієї лінії. Це відношення становить 5 :8. За допомогою цього відношення, знаючи величину одного боку сторінки складання, можна вирахувати інший. Наприклад:

ширина сторінки складання 6 кв., висота (х) невідома. Звідси, 1) 6 : х = 5 : 8, 2) х = 6 х 8 : 5 = 9,6 = 9 1/2

При визначенні таким способом другого боку сторінки складання обов'язково роблять поправку на величину, яка є кратною цицеро.

Візуальний спосіб ґрунтується на фактичному порівнянні двох площ — площі сторінки складання та площі обрізної сторінки, що накладаються одна на одну. З білого паперу вирізають прямокутник, який відповідає формату до обрізної сторінки. З кольорового паперу — потрібну сторінку складан­ня. Кольоровий прямокутник накладають на білий і, пере­міщуючи його, знаходять таке положення, яке забезпечує відповідне розміщення полів, пам'ятаючи, що найменшим має бути корінцеве поле, більшим — поле головки, ще більшим — бокове і найбільшим — нижнє поле. Сторінку складання відкреслюють і обидві сторони доводять до крат­ного цицеро розміру.

На рис. 16 на лінії АВ проведемо перпен­дикуляр Вс з точки В і з'єднаємо його з точкою А. В отриманому прямокутному трикутнику АВс гіпотенузу Ас ділимо дугою радіусом Вс, проведеною з точки с. З точки А проводимо дугу радіусом Асі, яка перетинає лінію АВ в точці е, ділячи її в крайньому (М) і середньому (т) відношеннях. Приймаючи М за коротку сторону прямокутника і АВ за довгу, будуємо прямокутник золотого перетину.

Прямокутник золотого перетину можна побудувати за допомогою дуги, радіус якої дорівнює діагоналі прямокутника, відсіченого від квадрата його медіаною.

Розрахунок розмірів полів у книзі, розкладка у корінці ^^па головці. Попередньо необхідно визначити формат видання (після обрізки) та розмір сторінки складання. Потрібно знайти розмір полів. Перш за все вибираються співвідношення полів — корінцеве, верхнє, бічне (праве або ліве), нижнє: 2:3:4:5 або 2:3:4:6. Потім визначають різницю між сторонами сторінки та сторонами сторінки складання. Залишок розподіляється між полями на основі вибраної пропорції (в мм).

Щоб поля у книзі були необхідних розмірів, треба розра­хувати також пробільний матеріал між сторінками складання (у корінці та головці) у друкарській системі вимірів (у кв.). При цьому треба внести деякі зміни у розміри полів для того, щоб розкладки корінця та головки були кратні 1/4 кв. (цицеро).

Приклад. Для того, щоб знайти поля та розкладку для книги форматом 60 х 90/16 при сторінці складання 6 1/2 х 10 кв., необхідно:

1) встановити розмір сторінки даного формату:

60 : 4 = 15 см = 150 мм, 90 : 4 = 22,5 см = 225 мм;

2) визначити розмір сторінки обрізаної книги:

150 - 5 = 145 мм, 225 - 10 = 215 мм;

3) перевести розміри сторінки складання в мм:

18 мм х 6 1/2 = 117 мм, 18 мм х 10 = 180 мм;

4) визначити пропорцію полів: 1,0 : 1,5 : 2,0 : 2,5;

5) знайти різницю між шириною сторінки та форматом сторінки: 145 - 117 = 28 мм;

6) визначити розмір корінцевого поля (на основі вказаної пропорції): 28 : (1,0 + 2,0) = 28 : 3 = 9 мм;

7) визначити розмір зовнішнього поля: 28 — 9 ⁼ 19 мм;

8) знайти різницю між висотою сторінки та висотою сторінки:

215- 180= 35мм;

9) визначити розмір верхнього поля:

35 : (1,5 + 2,5) = 35 : 4 = 9 х 1,5 = 13,5 = 14 мм;

10) визначити розмір нижнього поля: 35 - 14 == 21 мм;

Таким чином, поля в книзі будуть мати такі розміри:

9 мм, 14 мм, 19 мм,21 мм. Розрахунок розкладки полів:

1) знайти розкладку у корінці (дорівнює двом кінцевим полям):

9 + 9 = 18 мм або 1 кв.

2) визначити розкладку у головці, яка дорівнює двом верхнім полям плюс два розміри обрізів (3+3=6 мм):

14+ 14+3+3=34мм=2кв. (заокруглено)

3) уточнюємо розміри полів у зв'язку з розкладкою: 9,15,17,20мм.
