1.4. Формати паперу і формати видань

Формати паперу. Папір для вироб­ництва книг і журналів виготовляють в аркушах (60х84, 60х90,70х90,70х 100,70х 108,75х90,84х 108 см) іврулонах (шириною 60, 70, 75, 84, 90, 108 і 120 см).

Виготовляють також папір з розмірами, збільшеними з однієї чи двох сторін на 2 см.

В Європі формати паперів, які використовуються дру­карнями, вкладаються в так звану А серію, визначену стандартом Міжнародної організації стандартизації (180). В Німеччині цей стандарт відомий під назвою ОЩ. Існуючі міжнародні формати паперу умовно поділені на три серії — АО, ВО, СО (табл. 1).

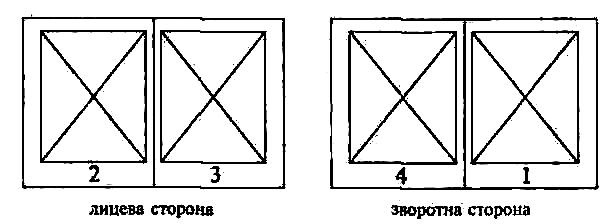

Приклад фальцювання формату А4 на А5

Діагональ квадрата 841х841 мм. Побудова прямокут-відкладена по вертикалі, утворює сторо- ника, який є основою ну прямокутника 1189 мм. Прямокутник стандартних форматів 841 х 1189 мм відповідає формату ОТО АО. паперу в Європі.

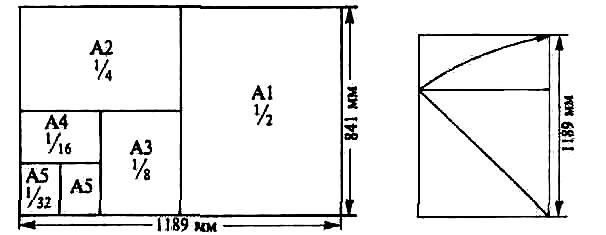

Рис. 6. Ділення формату DIN AO

Таблиця 1

Міжнародні формати паперу

мм

дюйми

мм

дюйми

мм

дюйми

АО

841х 1189

33,1х46,8

ВО

1000х1414

39,3х55,6

СО

917х1297

36,1х51,0

А1

594 х841

23,3х33,1

В1

707 х1000

27,8х39,3

С1

648х917

25,5 х 36,1

А2

420 х 594

16,5х23,3

В2

500 х 707

19,6х27,8

С2

458 х 648

18,0х25,5

АЗ

297 х 420

11,6х16,5

ВЗ

353х500

13,8х19,6

СЗ

324 х 458

12,7 х 18,0

А4

210х297

8,26х11,6

В4

250х353

9,8х13,8

С4

229 х 324

9,0 х 12,7

А5

148х210

5,8х8,26

В5

176х250

6,9х9,8

С5

162х229

6,3х9,0

А6

105 х 148

4,1х5,8

В6

125 х 176

4,9х6,9

С6

114х162

4,4 х 6,3

А7

74х105

2,9х4,1

В7

88х125

3,4 х 4,9

С7

81х114

3,1х4,4

А8

52х74

2,0х2,9

В8

62х88

2,4 х 3,4

С8

57х81

2,2х3,1

А9

37х52

1,4х2,0

В9

44 х 62

1,7х2,4

А10

26х37

1,0х1,4

В10

31х44

1,2х1,7

Таблиця 2 Формати видань

Розміри листа

Частка

Умовне позначення формату

Розміри блока після обрізки

мм

дюйми

максимальний

мінімальний (допустимий)

см

дюйми

см

дюйми

600 х 900

23,6х35,4

1/8

60 х 90/8

220 х 290

8,6х11,4

205 х 277

8,0х10,9

840х1080

33,0х42,5

1/16

84 х 108/16

205 х 260

8,0 х 10,2

192х255

7,5х10,0

700 х 1000

27,5 х 39,4

1/16

70 х 100/16

170х240

6,6х9,4

158х230

6,2х9,0

700х900

27,5х35,4

1/16

70х90/16

170х215

6,6х8,4

155х210

6,1 х8,2

600х900

23,6х35,4

1/16

60 х 90/16

145х215

5,7х8,4

132х205

5,1 х8,0

690 х 840

23,6х33,0

1/16

60 х 84/16

145 х 200

5,7х7,8

130х 195

5,1х7,6

840 х1080

33,0х42,5

1/32

84 х108/32

130х200

5,1 х7,8

123 х 192

4,8х7,5

700 х 1000

27,5х39,4

1/32

70х100/32

120х165

4,7х6,4

112х158

4,4 х 6,2

750х900

29,5 х 35,4

1/32

75 х 90/32

107 х 177

4,2х6,9

100х170

3,9х6,6

700 х 900

27,5х35,4

1/32

70 х 90/32

107х165

4,2 х 6,4

100х155

3,9х6,1

600 х 840

23,6х33,0

1/32

60 х 84/32

100х140

3,9х5,5

95 х 130

3,7х5,1

формати видань. Найбільш відомі формати, які вико­ристовуються у нас в країні, подано у таблиці, яка для зручності користування фіксує їх розміри в міліметрах і дюймах (табл. 2).

Діючі стандарти передбачають такі основні формати книж-ково-журнальних видань: 84 х 108/8, 70 х 108/8, 70 х 100/8, 60 х 90/8, 60 х 84/8, 84 х 108/16, 70 х 108/16, 70 х 100/16, 70 х 90/16, 60 х 90/16, 60 х 84/16, 84 х 108/32, 70 х 108/32, 70 х 100/32, 70 х 90/32, 60 х 90/32, 60 х 84/32.

Враховуючи стандартний розмір аркушів паперу чи певну порізку рулонного, можна отримати нові формати видань.

Фальцювання аркуша формату А4 по сторінках формату А5 дуже часто використовується в настільних видавничих системах, адже більшість таких систем включає принтери, які друкують на паперових ар кушах форматомА4. Крім того, всі ОТР-системи дозволяють при верстанні задавати відповідний режим поперечної розкладки сторінок формату А5 на формат А4, орієнтований на дальше фальцювання.

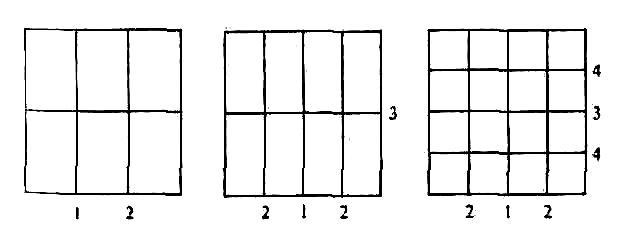

Рис. 7. Схема перпендикулярного фальцювання

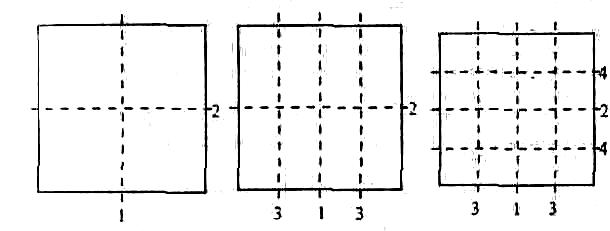

Рис. 8. Комбіноване фальцювання

Формат видання — це розмір сторінки видання після обрізки блока по ширині і довжині. Формат видання позна­чається не у вигляді точних розмірів у міліметрах (наприклад, 128 х 200 мм), а часткою аркуша друкарського паперу, що використовується для видання. Наприклад, якщо видання друкувалося на аркушах паперу розміром 60 х 90 см і після друку аркуші фальцювалися (складалися в зошити) в три згини, тоді формат видання — 1/8 частка паперу 60 х 90 см (при першому згині аркуш склався в дві рівні частини — частки, при другому — у чотири, при третьому — у вісім). Оскільки в більшості випадків при виготовленні книг засто­совується перпендикулярне фальцювання, при якому кож­ний наступний згин перпендикулярний попередньому, мож­на визначити розмір 1/8 частки аркуша 60 х90 см. Ширина цієї частки буде дорівнювати четвертій частині довшого боку аркуша (згинати аркуш починають з довшого боку), тобто 90 см: 4 = 22,5 см, а довжина — половині короткої сторони, тобто 60 см : 2 = ЗО см. При 1/16 частці аркуша і перпен­дикулярному фальцюванні і довгий, і короткий боки аркуша треба поділити на 4, при 1/32 частці та перпендикулярному фальцюванні — довший бік аркуша на 8, а короткий на 4. Одержані таким чином розміри будуть більшими фактичних розмірів сторінок видання, оскільки книжковий блок об­різається з трьох боків.

Кількість сторінок в зошиті при такому фальцюванні становить: при одному згині — 4, при двох згинах — 8, трьох — 16, чотирьох — 32.

Зошити, скріплені між собою в блок, обрізують зверху, справа і знизу. Зверху і справа — для того, щоб зрізати петлі, які утворились після фальцювання, знизу, щоб вирівняти блок. Розміри обрізки показані на рисунку 9.

Рис. 9. Обрізка книжкового блока

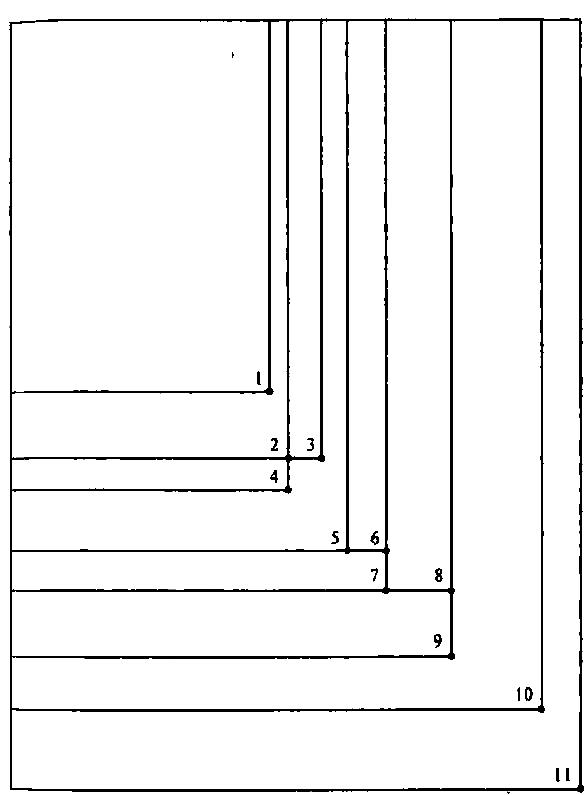

Рис. 10. Пропорції основних форматів видань після обрізу з трьох сторін:

1. 60 х 84/32 (100 х 140 мм) 6. 60 х 84/16 (145 х 200 мм)

2. 70 х 90/32 (107 х 165 мм) 7. 60 х 90/16 (145 х 215 мм)

3. 70 х 100/32 (120 х 165 мм) 8. 70 х 90/16 (170 х 215 мм)

4. 75 х 90/32 (107 х 177 мм) 9. 70 х 100/16 (170 х 240 мм)

5. 84 х 108/32 (130 х 200 мм) 10. 84 х 108/16 (205 х 260 мм)

11. 60 х 90/8 (220 х 290 мм)
