1.Роль русских ученных в создании основ развития сварочного производства.

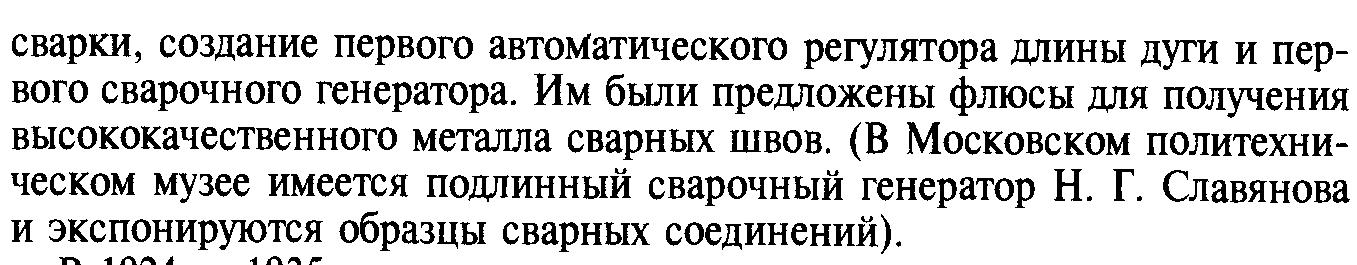

Основоположниками открытия сварочной дуги и применения ее для сварки являются русские ученые и инженеры В.В. Петров, Н.Н. Бенардос и Н.Г.Славянов. Впервые открытая в 1802г. проф. Петровым В.В. электрическая дуга долгое время не могла быть примененной на практике из-за отсутствия необходимых источников тока. Только в 1849г. дуга Петрова зажглась на башне Адмиралтейства, осветив Петербургские улицы. В 1876г. известный электротехник Н.Н. Яблочков решил задачу автоматического регулирования дуги, осветив своей «свечой» улицы Парижа и Лондона. Н.Н. Бенардос, талантливый изобретатель, является родоначальником всех существующих способов дуговой сварки, а также электрической контактной сварки. В 1882г. он впервые в мире использовал дуговой разряд для соединения и разъединения металлов непосредственным действием электрического тока, т.е. дуговой сварки и резки металлов (дуга между изделием и угольным электродом, питание от специально построенной аккумуляторной батареи). Н.Н. Бенардос является автором всех основных видов электродуговой сварки, наиболее широко распространенной сейчас, и многих других (~100) изобретений в различных областях техники: сварка металлическим электродом, в т.ч. и с применением флюса; сварка косвенно действующей дугой, горящей между двумя или несколькими электродами; магнитное управление дугой; сварка в струе газа; электрическая контактная точечная и стыковая сварка. Н.Н. Бенардосом были изобретены автоматы для сварки угольным электродом и металлическим. Дальнейшее совершенствование дуговой сварки связано с именем крупного русского инженера Н.Г. Славянова, который в 1888г. предложил способ сварки металлическим электродом, впервые спроектировал и построил специальные сварочные генераторы. Его работы положили начало развитию теории сварочных процессов, в частности, металлургических основ электродуговой сварки.

2.Сварка легированных и высоколегированных сталей.

Сварка низколегированных и среднелегированных конструкционных сталей

Свариваемость таких сталей зависит от содержания углерода и легирующих компонентов и ухудшается с ростом содержания углерда и легирующих  компонентов. Стали   кремнемарганцевой группы 15ГС, 18Г2С и 25Г2С сваривают  электродами типа Э60А марки УОНИ-13/65. Перед сваркой кромки тщательно зачищают от грязи, ржавчины и окалины.

Сварку выполняют предельно короткой дугой. Изделие перед сваркой подогревают до температуры 200 С, электроды перед сваркой прокаливают при 400°С в течение одного часа.

Кремнемарганцемедистые стали 10Г2СД, 10ХГСНД, 15ХСНД и 12ХГ сваривают электродами типа Э50А марки УОНИ-13/55. Изделие перед сваркой не подогревают. Сварка низколегированных и среднелегированных конструкционных сталей

Особенности сварки высоколегированных сталей:

К высоколегированным относят стали, суммарный состав легирующих элементов в которых составляет не менее 10%, при содержании одного из них не менее 8%. При этом содержание железа должно составлять не менее 45%. В основном это стали, обладающие повышенной коррозионной стойкостью или жаростойкостью. Легирование сталей выполняют углеродом, марганцем, кремнием, молибденом, алюминием, ванадием, вольфрамом, титаном и ниобием, бором, медью, серой и фосфором. Введение легирующих элементов меняет физические и химические особенности стали.

Содержание тех или иных легирующих элементов определяют по маркировке стали. Первые две цифры в маркировке означают содержание углерода в сотых долях процента; легирующие элементы обозначают буквенными символами, а стоящие за ними цифры указывают на примерное содержание этих элементов, при этом единицу и меньше не ставят. Символ «А», установленный в конце маркировки, указывает, что сталь высококачественная, с пониженным содержанием серы и фосфора. Наиболее широкое применение получили коррозионно-стойкие хромоникелевые стали (12Х18Н10Т, 10Х23Н18 и некоторые другие).

Из вышесказанного видно, что, как правило, легирование стали приводит к снижению ее свариваемости, а первостепенную роль при этом играет углерод. Поэтому доля влияния каждого легирующего элемента может быть отнесена к доле влияния углерода. Повышенное содержание углерода и легирующих элементов способствует увеличению склонности стали к резкой закалке в пределах термического цикла, происходящего во время сварки. В результате этого околошовная зона оказывается резко закаленной и теряет свою пластичность.

Поэтому при сварочных процессах высоколегированных сталей, происходящих в зоне плавления металла и околошовной области, возникают горячие трещины и межкристаллитная коррозия, проявляющаяся в процессе эксплуатации. Основной причиной появления трещин является образование крупнозернистой структуры в процессе кристаллизации и значительные остаточные напряжения, полученные при затвердевании металла. Легирование влияет на вязкость металла и коэффициент поверхностного натяжения, поэтому у большинства высоколегированных сталей сварочный шов формируется хуже, чем у низколегированных и даже углеродистых сталей.

Межкристаллитная коррозия характерна для всех видов высоколегированных сталей, имеющих высокое содержание хрома. Под действием нагрева образовавшиеся карбиды хрома выпадают по границам зерен, снижая их антикоррозийные свойства.

Препятствует образованию карбидов хрома легирование стали титаном, ниобием, танталом, цирконием и ванадием. Положительное влияние на качество сварочного шва оказывает дополнительное легирование сварочной проволоки хромом, кремнием, алюминием, ванадием, молибденом и бором.

Для сварки высоколегированных сталей используют как ручную дуговую, так механизированную сварку под флюсом и в среде защитных газов. Сварка выполняется при минимальном тепловложении с использованием термообработки и применением дополнительного охлаждения. Введение легирующих элементов меняет и технологические особенности стали. Так, система легирования снижает теплопроводность стали и повышает ее электрическое сопротивление. Это оказывает влияние на скорость и глубину плавления металла, что требует меньшего вложения энергии, и увеличения скорости подачи сварочной проволоки.

Ручную дуговую сварку высоколегированных сталей выполняют при пониженных тока обратной полярности. Сварку ведут короткой дугой ниточными валиками без поперечных колебаний.
