Разработка грунта бульдозерами. Схемы работ. Технология разработки грунтов бульдозерами.

Бульдозерами разрабатывают грунт в неглубоких и протяженных выемках и резервах для перемещения его в насыпи на расстояние до 100 м (при использовании более мощных тракторов можно перемещать грунты и на большие расстояния). Бульдозеры приме­няют также для окучивания грунтов, обратной засыпки траншей и пазух котлованов, зачистки дна котлованов после экскаваторных работ, для разравнивания и планировки грунта. Разработку выемок бульдозером ведут ярусами, соответствующими толщине стружки, снимаемой за одну проходку. Разработку ведут от начала выемки к середине (рис. 5.18, а), при этом должна быть обеспечена эффек­тивная работа бульдозера под уклон.

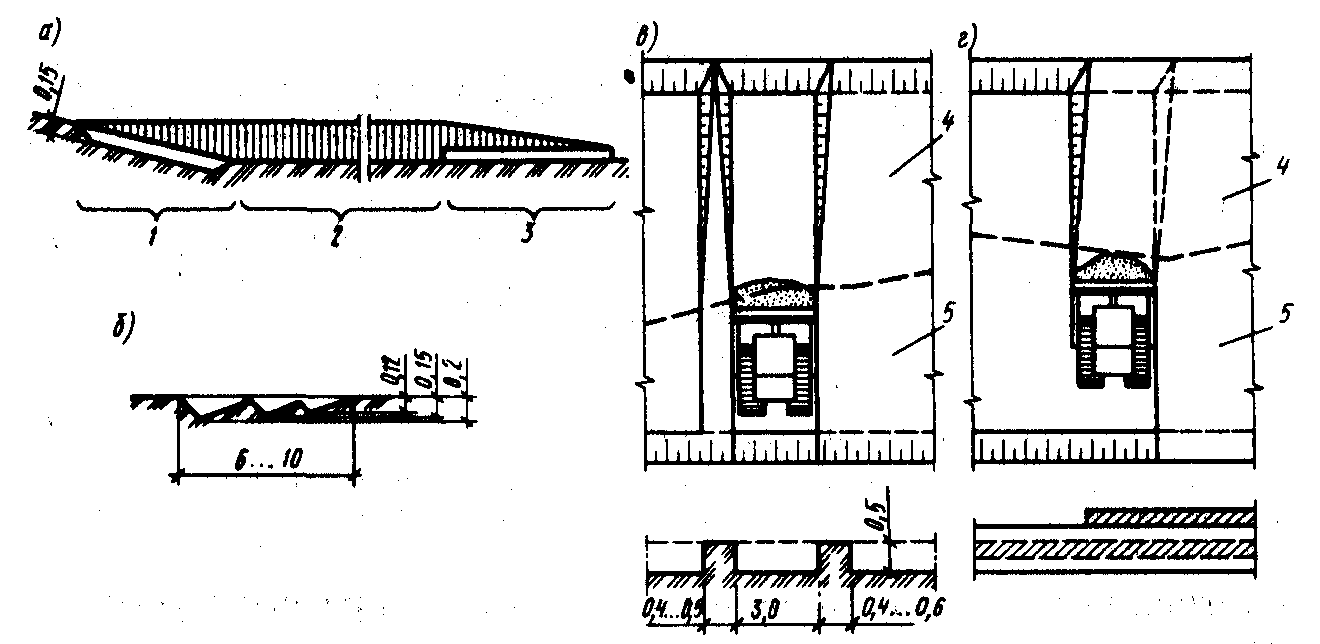

Рис. 5.18. Схема резания и перемещения грунта бульдозером:

а—продольная при резании под уклон; б—то же, на горизонтальном участке;

в—то же, траншейным способом; г—то же, послойным способом; 1—участок резания; 2—участок перемещения; 3—участок разгрузки; 4—насыпь; 5—выемка .

В цикл работы бульдозера входят следующие операции: резание и набор грунта путем снятия стружки под уклон; перемещение грунта с надвижкой его отвалом бульдозера; разфузка грунта и возвратный холостой ход.

Для уменьшения потерь отвалы бульдозера оборудуются по бокам открылками ящичного типа.

Планировка площадок бульдозерами выполняется преимущест­венно двумя способами: траншейным и послойным.

При траншейном способе (рис. 5.18, 6) выемку разбивают на ярусы глубиной 0,4...0,5 м. Разработку каждого яруса ведут тран­шеями на ширину отвала, оставляя между ними полосы нетронутого грунта шириной 0,4...0,6 м. Эти валы срезают бульдозерами в последнюю очередь. Траншейный способ исключает значительные потери грунта при его транспортировании и поэтому более произ­водительный.

При послойном способе выемку разрабатывают слоями на толщи­ну снимаемой стружки за один проход бульдозера последовательно по всей ширине выемки или отдельным его частям (рис. 5.18, в). Этот способ используют при сложном очертании площадок и при небольшой глубине срезки.

При перемещениях грунта на расстояние свыше 40 м применяют способ разработки с промежуточным валом, а также спаренную работу двух бульдозеров. Отсыпку грунта ведут послойно, начиная с более удаленной точки от места забора, путем постепенного подъема отвала. Возвращается бульдозер в забой для повторения цикла при дальности перемещения до 70 м задним ходом без разворота маши­ны. При разработке бульдозером особо плотных грунтов их предва­рительно следует разрыхлять

№ 11

Увязка работы эксковатора с транспортом.

Разработанный экскаватором грунт перевозят автосамосвалами. Обычно в автосамосвал входит 3…6 ковшей грунта. Допустимый недогруз – 10%, перегруз – 5%.

Массу грунта, погружаемого за один цикл работы экскаватора, G определяют по формуле

G=qКрКв,

Где q-геометрическая вместимость ковша; - плотность грунта; Кр- коэффициент разрыхления ; Кв- коэффициент использования вместимости ковша (отношение объёма грунта в плотном состоянии, разрабатываемого за один цикл, к геометрической вместимости ковша).

Число автомобилей или автопоездов, необходимых для обеспечения бесперебойной работы экскаватора, рассчитывают по формуле

N =(Ту.н+Тн+Тпр+Ту.р+Тр+Тм) / (Ту.н+Тн)= 1+(Тпр+Ту.р+Тр+Тм) / (Ту.н+Тн),

Где Ту.н, Тн, Тпр- продолжительность соответственно установки машин под нагрузку, пробега машины в оба конца при заданном расстоянии , мин; при L, км, и средней скорости движения, Тпр=2 L 60/V ; Ту.р Тр Тм- продолжительности соответственно установки машины под разгрузку, разгрузки машины, технологических перерывов , возникающих во время рейса ( манёвры , пропуск встречного транспорта на разъезде, ожидание ), мин.

Продолжительность нагрузки Тн автосамосвала колеблется в широких пределах в зависимости от числа ковшей, погружаемых в кузов , рода грунта, среднего угла поворота машины при погрузке и типа экскалатора:

Тн=nк Тц, ,

Где nк- число ковшей грунта , погружаемого в кузов; Тц- продолжительность одного цикла экскавации, мин; Тц=1/n ; n- число циклов экскаватора в 1 мин при работе с погрузкой в транспортные средства.

Продолжительность остальных операций для автосамосвалов различной грузоподъёмности определяют на основе статической обработки данных по выборочным замерам времени на объекте.
