4.2.6. Боулинг – клуб
С технической точки зрения современный боулинг-клуб представляет собой довольно сложную систему, составными частями которой выступают независимые друг от друга элементы оборудования. Как правило, боулинг-клуб, помимо необходимых для боулинга механизмов, объединяет под своей крышей зону отдыха с баром и игровые автоматы. Более того, некоторые владельцы клубов стараются создать на базе боулинг-клуба настоящий центр отдыха, развлечений и досуга; в таких клубах боулер может посетить ресторан, бильярд, салон красоты и даже сауну.*
Первое, что проектируется при постройке боулинг-клуба – это дорожки. (Рис 53) Их основу составляет конструкция из дерева, которое не только «дышит», но и чутко реагирует на малейшие изменения влажности температуры, условий эксплуатации и состояния окружающей среды. Дорожка должна быть 18,228 м в длину и 1,668 м в ширину. Кривизна дорожки в поперечном сечении не должна превышать 1 мм, и с той же точностью должны быть соблюдены все параметры каждой дорожки. Стандартная дорожка должна быть составлена из 40 отдельных досок, каждой из которых для удобства присваивается условный номер. Материал этих досок регламентирован, правила устанавливают даже максимальный коэффициент трения для поверхности дорожки, однако в списке можно найти как натуральное дерево (клен и некоторые породы сосны), так и синтетические материалы, в частности, жесткий линолеум.
Каждую дорожку с обеих сторон окаймляют желоба, простирающиеся от линии фола до задней панели. Согласно правилам, желоб должен быть сделан из дерева или допущенного синтетического материала, ширина желобов должна находиться в пределах 9-9,5 дюймов, а ширина дорожки вместе с ними не должна превышать 60 - 60,25 дюйма.
––––––––––––––––––––––––––
* Турскова Т.А. Боулинг. –М.: Вече, 2002. -384 с.
В пределах 15 дюймов перед первой кеглей днища желобов должны иметь квадратную форму. Этот участок желобов располагается под уклоном и при входе в шахту располагается в 3,1/12 – 3,75 дюйма под поверхностью дорожек. Днища желобов на всей остальной их протяженности должны иметь вогнутую форму и располагаться в 1,875 дюйма (высота измеряется в центральной точке).
«Зона пинспоттера», или зона кеглей расположена в самом конце дорожки. Ее длина определяется размерами стола под кеглями – 40 дюймов, или 1 м. Сразу за ней в конце дорожки находится шахта, куда после удара кегли скатываются шары. Расстояние от пола шахты до верхней точки дорожки должно быть не менее 10 дюймов, от покрытия шахты до верхней точки дорожки не менее - 9,5 дюймов. Ширина шахты, как правило, достигает 30 дюймов или даже более (от задней границы дорожки, включая заднюю панель, до амортизатора) менее - 9,5 дюймов.
Для игры дорожки покрываются маслом, специально разработанным для боулинга. От количества и распределения слоев масла на дорожке во многом зависят особенности движения по ней шаров различных типов. Масло может наноситься на покрытие дорожки как в один, так и в несколько слоев. Нанесение его начинается от самой линии фола. Длина полосы масла на тренировках определяется желанием игрока, а на соревнованиях - установленными на них правилами, но между зоной дорожки, покрытой маслом, и зоной установки кеглей должен оставаться достаточно заметный промежуток – т.н. сухая зона. Критериями нанесения масла считаются длина слоя от линии фола и количество слоев; по этим данным определяется характер намазки. Так, например, фраза «намазка 40-25-дубль» означает, что на дорожку нанесены три слоя масла: первый длиной 40 футов и два длиной 25 футов
Покрытие дорожки должно быть равномерным и однородным по всей длине. В соответствии с требованиями и техникой игры дорожка разделяется на несколько зон, для каждой из которых характерны свои условия. Собственно, игровая зона начинается еще с зоны подхода, или разбега, длиной 1,54 фута, или 4,68 м. В этой зоне также существует своя обязательная разметка – две пунктирные линии, облегчающие игрокам подход к броску. От первой (ближайшей к готовящемуся игроку) линии разметки до линии фола, заступать за которую запрещено правилами, установлено расстояние в 15 футов, или 4,5 м, до второй линии – 11,5 футов, или 3,5 м.
Относительно линии фола также существуют свои требования. Так, ее ширина не должна превышать 1 дюйма, но при этом должна быть не менее ¾ дюйма.
За линией фола начинается собственно дорожка. На расстоянии 7,2 фута, или 2,18 м, от этой линии на дорожку нанесен ряд круглых меток – т.н. меток прицеливания. Это первая из нескольких отметок, которые должны облегчить игроку определение направления броска; согласно стандартам большинства соревнований, этих меток не должно быть более 10, а ширина каждой метки не
должна превышать 0,75 дюйма в диаметре. На расстоянии, почти вдвое боль-
Рисунок 53. Дорожки боулинга
шем (5 футов, или 4,57 м), на дорожке нанесены т.н. главные стрелки прицеливания. (Рис.54). Количество этих стрелок ограничено числом 7; все они должны располагаться на одинаковом расстоянии друг от друга и в одной линии, общая поверхность стрелки не должна превышать 1,25 дюйма в ширину и 6 дюймов в длину. Форма стрелок также должна быть одинаковой: по виду они должны состоять из одного или более дюбелей, дротиков, треугольников или прямоугольников.

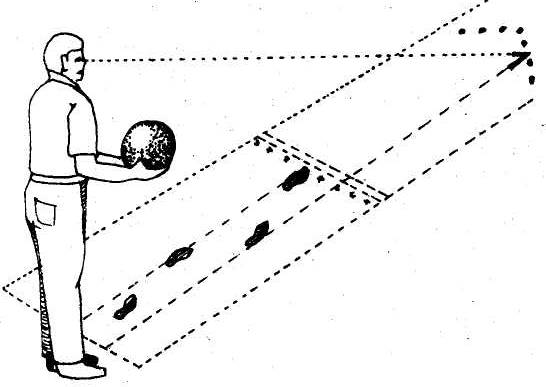

Рисунок 54. Стрелки прицеливания нанесены на дорожку
Разметка должна быть одинаковой по форме и размерам на всех дорожках. На поверхность пола в самой зоне подхода также могут быть нанесены направляющие (числом не более 10) в следующих точках: 2-6 футов, 9-10 футов, 11-12 футов и 14-15 футов от линии фола, причем каждый блок направляющих должен быть параллелен этой линии. Каждая направляющая каждого блока должна быть круглой формы, ее диаметр ограничен величиной 0,75 дюйма. Эта разметка должна быть выполнена из дерева, волокна или пластмассы и не должна выступать над поверхностью подхода дорожки. При разметке методом печати она наносится на голое дерево и только после этого покрывается лаком или другим прозрачным материалом.
Платформа для кеглей должна быть изготовлена из древесины лиственных пород или иного материала, одобренного стандартными правилами. При проведении соревнований допускается дополнительное крепление к краю платформы, прилежащему к желобам дорожки, вертикальной волокнистой полоски, простирающейся от линии первой кегли до шахты. Эта полоска должна иметь толщину не более 0,25 дюйма и ширину не менее 1,5 дюйма. Края платформы для кеглей должны быть закруглены с радиусом не более 5/32 дюйма, а вся платформа в целом не должна иметь наклона более 0,187 дюйма в пределах поверхности в 42 дюйма. К задней части дорожки, позади платформы для кеглей, крепится т.н. задняя панель шириной не более 2 дюймов. Расстояние от задней панели до последней линии кеглей, включая толщину самой панели, не должно быть более 5 дюймов.
Практика показывает, что оптимальным вариантом расположения дорожек является парное. Большая часть производимого индустрией боулинга оборудования проектируется таким образом, чтобы каждое устройство - пинспоттеры, возвратные системы и т.п. – обслуживало одновременно две дорожки. В большинстве клубов строится шесть пар дорожек; управление работой всех их механизмов осуществляется при помощи разветвленной компьютерной системы. Монитор центрального компьютера этой локальной сети. т.н. сервера, можно увидеть на стойке сотрудника, принимающего плату за сеанс игры. Этому человеку вменяется в обязанность наблюдение за состоянием всех дорожек и за всеми действиями и событиями, происходящими в игровой зоне, и координация работы элементов технического обеспечения боулинг-клуба. Каждая дорожка при этом располагает независимым пультом управления, расположенным в т.н. зоне пинспоттера и доступный только механикам. Этот пульт необходим только в тех случаях, когда в работе того или иного механизма, обслуживающего дорожку, возникают неполадки.
Пинспоттером называется система автоматической установки кеглей на дорожках. Стандартные модели пинспоттеров устанавливают кегли на платформу в среднем за 8,8 с. Как правило, в загрузочную кассету машины помещается 20 кеглей, готовых к постановке на дорожку; в современных пинспоттерах предусмотрено несколько загрузочных кассет, а в некоторых модификациях существует механизм эффективного кеглей, позволяющий сразу поднимать сбитые кегли на свободные места в загрузочной кассете.
Если шар, не достигая кеглей, скатывается в желоб, если он сбивает только крайние кегли (например, 7 или 10), пинспоттер автоматически сокращает цикл работы. В таком случае проход «граблей», собирающих кегли, не требуется. Если система наблюдения фиксирует заступ, пинспоттер автоматически регистрирует фол и меняет кегли. В программу этой машины заложена способность ставить на прежнее место кегли, смещенные после первого удара шара. Если же временные промежутки между фреймами велики, то пинспоттер автоматически переходит на энергосберегающий режим.
Для подсчета кеглей в пинспоттерах используются цифровые видеокамеры с электронной управляющей системой и инфракрасными сенсорами. Управляющая система осуществляет постоянный обмен данными с шасси пинспоттера, оптимизируя работу всего механизма в целом. Камера контроля за кеглями может функционировать и как отдельный механизм: в целом она не требует настройки по меткам, легко монтируется и соответствует принятому в современном мире стандарту «Pluq & Plau» - «подключи и играй». Связанная с той же управляющей системой, система самодиагностики упрощает работу механика, передавая на дисплей не просто цифровой код неисправности, но подробное ее описание, что позволяет довольно быстро локализовать и решить проблему.
Большие подвесные мониторы монтируются парами или тройками непосредственно над дорожками, чуть дальше линии фола (Рис 55). Подвесные мониторы выполняют несколько функций. Прежде всего, они отображают информацию о ходе игры и текущих результатах на каждой дорожке. В тех случаях, когда в клубе используются дублирующие персональные мониторы, вся информация отображается также и на них, но пока, как правило, подвесные мониторы служат единственным устройством для вывода меню управления дорожкой. Иногда на подвесных мониторах можно увидеть наклейки, фиксирующие абсолютный рекорд дорожки и рекорд месяца с именем авторов.
для игры
Существует система возврата шаров. Ею игроки пользуются во всех без исключения клубах. Поэтому как руководство клубов, так и производители оборудования для боулинга уделяют особое внимание бесперебойному функционированию этой системы.

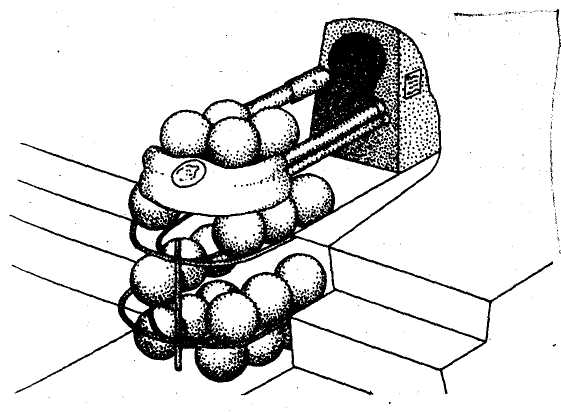

Терминал подачи шаров, общий для нескольких соседних дорожек. Оказавшись за линией кеглей, шар скатывается на направляющие транспортера и под действием силы тяжести движется к началу дорожки. Достигнув зоны подхода, с ленты транспортера шар перемещается на подъемный механизм, кото-
рый уже доставляет его на терминал (Рис 56).
Система возврата шаров функционирует постоянно и непрерывно, вне зависимости от активности игроков на дорожке в данный момент, даже если оборудование дорожки находится в режиме ожидания, брошенный шар должен вернуться на терминал.
В состав программного обеспечения компьютерной системы боулинг-клуба обязательно входит т.н. модуль подсчета очков, работа которого основана на использовании фотоэлементов.
Детектор заступа – один из наиболее распространенных дополнительных элементов программно-аппаратного комплекса дорожки. Как и в случае с индивидуальными пультами управления, детекторами заступа дорожки оснащены не во всех клубах. Однако системы автоматической фиксации заступа приобретают все большую популярность, т.к. при пересечении игроком линии фола бросок не засчитывается, и при фиксации заступа только инструкторами споры неизбежны. Работает эта система на основе простейшего фотоэлемента.
Бампер или складной ограничитель. Они представляют собой два легко устанавливаемых нетолстых профиля во всю длину дорожки, поднимающихся в рабочее положение из специального зазора между дорожкой и желобом. В сложенном положении бамперы совершенно не мешают нормальной игре и обслуживанию дорожек. Это приспособление представляет собой бордюр высотой около 20 см, который в случае необходимости устанавливается по краям дорожки. При поднятых ограничителях любой бросок заканчивается каким-то результатом: шар, посланный неопытным игроком, будет по касательной отскакивать от бамперов, но в любом случае докатится до кеглей и, к немалому удовольствию игрока, нарушит стройность их рядов.
Поднимать бампер можно как механически (с помощью специальной «кочерги»), так и путем нажатия кнопки на консоли или центральной стойке, дающей команду пневматике.
Шар – самый важный и едва ли не самый сложный предмет в боулинге, несмотря на простую форму, считающуюся идеальной.

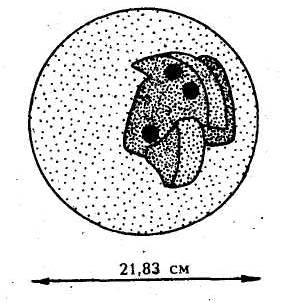

Шар для боулинга состоит по крайней мере из двух основных частей – ядра и покрытия. У наиболее сложных, специализированных шаров, ядро представляет собой композитный весовой блок, окруженный заливкой (Рис. 57).
В зависимости от назначения шара (для ударов и бросков) весовой блок шара может состоять из 2-15 частей различных форм и размеров; материал заливки и, соответственно, его плотность, упругость, масса также могут варьировать. Профессиональный шар для боулинга, согласно мировым стандартам, должен содержать только неметаллические материалы, не иметь внутренних пустот и по линейным размерам, весу и балансу соответствовать принятым стандартным категориям. Так, длина окружности шара не должна превышать 68,58 см, будучи в то же время не менее 67,82 см, при этом диаметр шара должен быть постоянным по всем осям (Рис. 58). Наибольший из допустимых весов шара составляет 16 фунтов, или 7,264 кг; нижнего предела в этой категории не существует – шар может быть сколь угодно легким. Внешняя поверхность шара должна быть ровной и гладкой, без каких либо углублений.
В зависимости от материала покрытия шары подразделяют на каучуковые, пластиковые, уретановые, реактивные и проактивные.
Для захвата шара в нем сверлятся специальные отверстия. По современным стандартам таких отверстий один шар может иметь не более пяти, причем их глубина и диаметр регламентированы не очень строго и теоретически должны зависеть только от удобства расположения руки при броске. По правилам большинства соревнований, диаметр отверстий для пальцев не должен превышать 0,25 дюйма, тогда как диаметр т. н. балансировочного отверстия не должен превышать 1,25 дюйма.
Вес шара по стандарту рассчитывается в фунтах, а пересчитать стандартную меру в килограммы можно по формуле 1 фунт = 0,454 кг. Считается, что
вес идеального шара должен составлять 1/10 веса тела игрока.
Параметры кеглей определены еще более строго, нежели параметры шаров. В каждом комплекте кегли должны быть одинаковы по виду, строению, материалу, маркировке, степени износа. Сделаны кегли (в идеальном случае) должны быть из доброкачественной кленовой древесины. Каждая кегля при однослойной технологии должна состоять из одной цельной; при использовании же многослойной конструкции допускается и большое количество частей, однако в этом случае слои древесины должны располагаться параллельно вертикальной оси кегли. В материале не должно содержаться более 6-12% влаги; в многослойных же кеглях содержание влаги в каждой составной части в процессе склеивания не должно превышать 2%.
Покрытие кеглей должно быть белым или прозрачным, другие цвета разрешаются и даже требуются только при нанесении на «шейку» кегли фирменной маркировки – логотипа производителя или клуба (кегли с логотипом и названием боулинг-центра чаще всего изготавливаются на заказ и используются в качестве призов и сувениров). Согласно стандарту, толщина пленки, покрывающей поверхность кегли, должна составлять 0,004 дюйма. Верхняя часть кегли должна иметь форму правильной дуги радиусом 1,273 дюйма, причем отклонение от этого параметра допускается минимальное – 0,031 дюйма. Края основания кеглей должны быть закругленными, с радиусом 0,156 дюйма, с точностью также 0,031 дюйма. Высота кегли должна составлять строго 15 дюймов, с точностью до 2/64 дюйма, а длина окружности кегли в самой широкой ее части должна составлять 4,7 дюйма. На основании каждой кегли должна присутствовать пластиковая или волокнистая прокладка или вставка с внешним диаметром не менее 2 дюймов. Баланс кегли, или высота ее центра тяжести, должна отсчитываться от основания кегли и находится строго не ниже 5,40/64 дюйма и не выше 5,60/64 дюйма от точки отсчета. Вес кегли также может варьировать только в строго установленных пределах: каждая кегля, с пластиковым покрытием или без него, должна весить не менее 3 фунтов и 6 унций (приблизительно 1531 г) и не более 3 фунтов и 10 унций (приблизительно 1645 г).
