- •Кафедра железобетонных и каменных конструкций Курсовой проект «Расчет монолитного ребристого перекрытия.
Расчет ригеля междуэтажного перекрытия.
1.Исходные данные.
Количество пролётов ригеля (главной балки) – 4 шт.
Количество пролётов второстепенной балки – 5 шт.
Высота этажа – 4,2 м.
Величина пролёта ригеля L1=7,1 м.
Величина пролёта второстепенной балки L2=6,0 м.
Временная нагрузка на перекрытие V=5,0 кН/м2.
Кратковременная нагрузка Vsh=2,0 кН/м2.
Количество этажей – 6 шт.
Коэффициент надёжности по нагрузке γf=1,3.
Условное расчётное давление на грунт R=0,29 МПа.
Район строительства – Львов.
Коэффициент надёжности по назначению γn=0,9.
Класс бетона монолитного перекрытия – В15.
Класс бетона сборных элементов – В20.
Класс бетона фундаментов – В15.
Класс рабочей арматуры второстепенной балки и ригеля – А-300с.
Вид армирования монолитной плиты – рулонными сетками.
2.Сбор нагрузок.
Вид нагрузки |
Нормативное значение, Н/м2 |
γf |
Расчётное значение, Н/м2 |
Постоянные: 1.Собственный вес плиты hпл=50 мм γ=25000 Н/м3 |
1250 |
1,1 |
1375 |
2.Подготовка δ=70 мм γ=16000 Н/м3 |
1120 |
1,3 |
1456 |
3.Полы δ=30 мм γ=22000 Н/м3 |
660 |
1,3 |
858 |
Итого: |
3030 |
|
gпер=3689 |
Временные: |
5000 |
1,3 |
Vпер=6500 |
В том числе: длительная кратковременная |
3000 2000 |
1,3 1,3 |
3900 2600 |
Полная нагрузка |
8030 |
|
qпер=gпер+Vпер=10189 |
В том числе: -пост. и временная длительная -врем. кратковрем |
6030 2000 |
|
|
3.Предварительное определение размеров сечения ригеля и стоек.
Полная нагрузка на 1м ригеля перекрытия (без учета собственного веса ригеля) с учетом коэффициента надежности по назначению здания равна
кН*м
Принимаем для ригеля бетон класса В20: Rb=11,5 мПа
Изгибающий момент в ригеле как в однопролётной балке:
Задаваясь шириной b = 25 см, определим высоту:
Тогда
Принимаем сечение ригеля: 60 Х 25 см
Вес 1м ригеля:
Вычислим продольную силу в колоне первого этажа, без учёта веса стоек.
Грузовая площадь средней колонны:
Вычисляем полную нагрузку от покрытия:
От ригеля покрытия: 3.71 * 7.1 = 26.34 кН
Полная нагрузка от перекрытия: ,
а от ригеля перекрытия: 26.34 кН.
Общая продольная сила колоны 1 этажа:
Принимаем для колонны бетон класса В20 Rb=11.5 мПа
Принимаем сечение колонны: 50 Х 50 см.

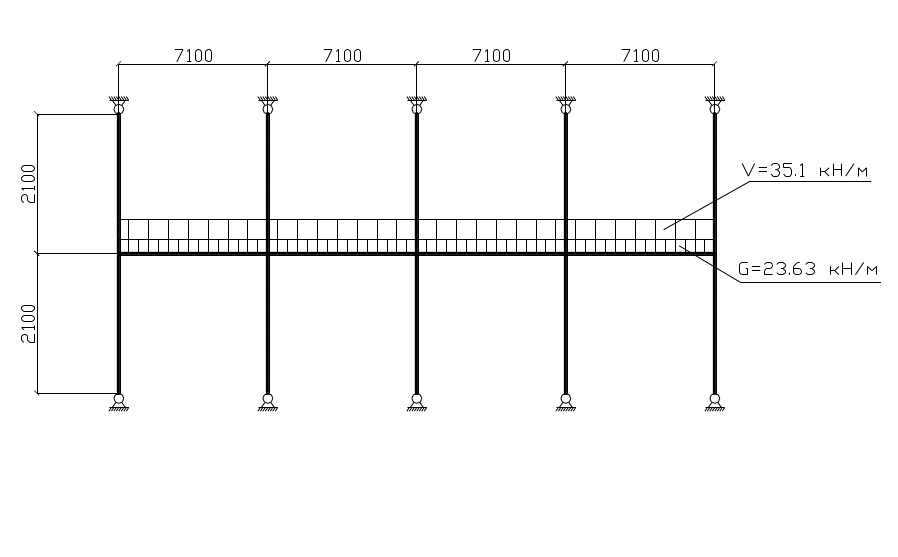

4.Построение огибающей эпюры моментов с учётом перераспределения.

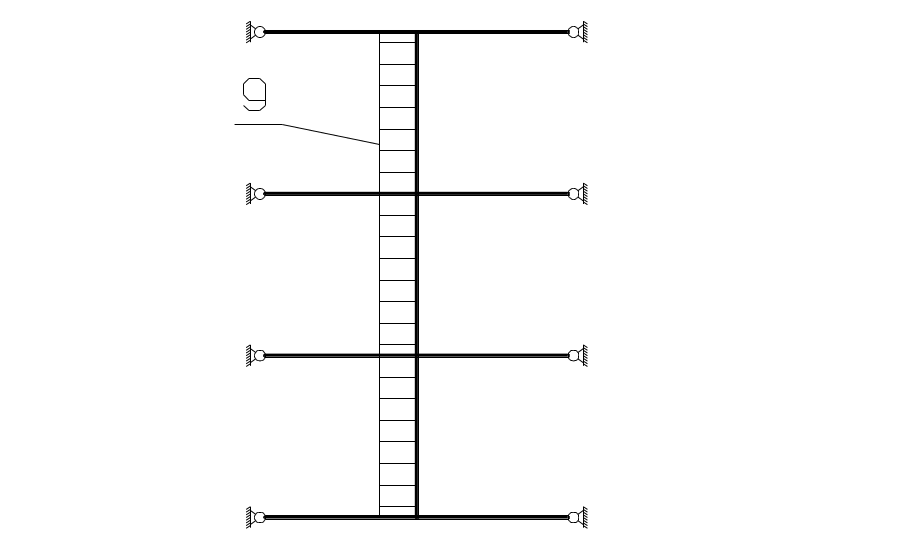

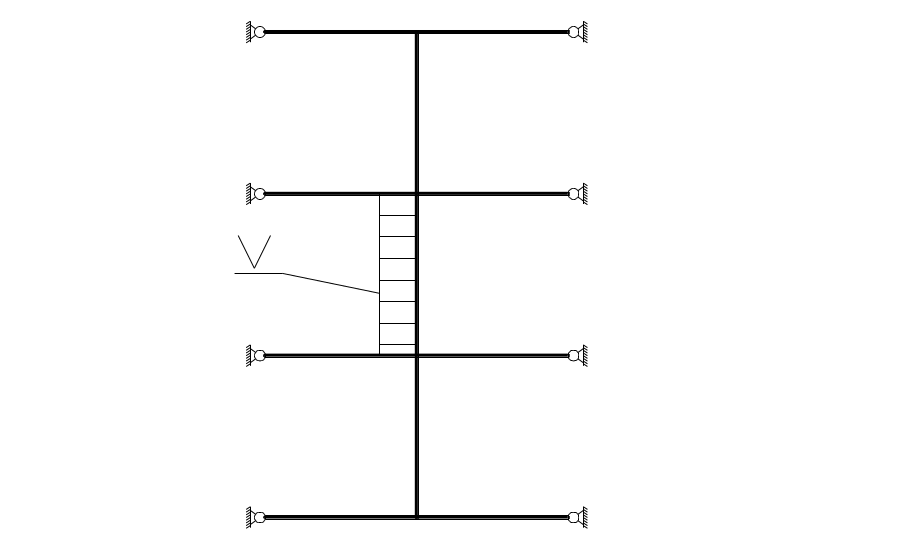

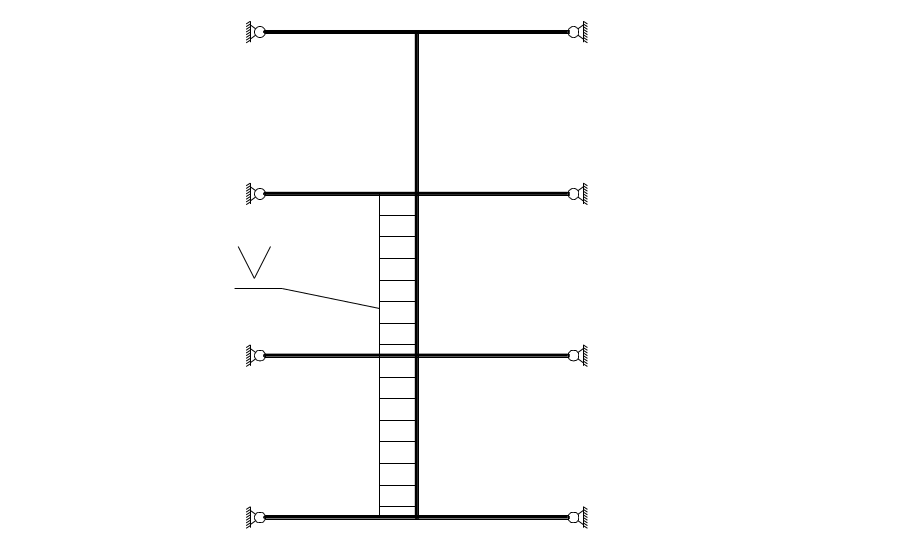

Найдем отношение погонных жесткостей ригеля и стоек:
Вычислим расчетную нагрузку на 1 м длины ригеля:
постоянная:
- от перекрытия: 3.689 * 6.0 * 0.9 = 19.92 кН/м
- от веса ригеля: 3.71 кН/м
Итого: g = 19.92 + 3.71 = 23.63 кН/м
временная: V = 6.5 * 6.0 * 0.9 = 35.1 кН/м
в том числе:
- длительные: 3.9 * 6.0 * 0.9 = 21.06 кН/м
- кратковременные: 2.6 * 6.0 * 0.9 = 14.04 кН/м

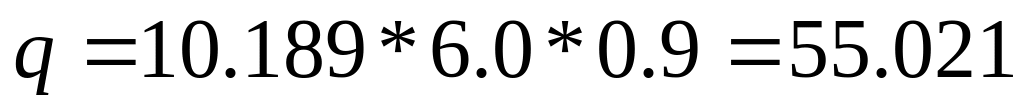

Вычислим полную нагрузку:
Вычисление изгибающих моментов:
Опорные моменты, кН*м |
М32 |
-0,0848 *23,63 *7,12 = = -101,013 |
-0,0115 * 25,1 * 7,12 = = -14,551 |
-0,0734 * 25,1 * 7,12 = = -92,872 |
-0,0666 * 25,1 * 7,12 = = -84,268 |
М23 |
-0,0848 *23,63 *7,12 = = -101,013 |
-0,0115 * 25,1 * 7,12 = = -14,551 |
-0,0734 * 25,1 * 7,12 = = -92,872 |
-0,0934 * 25,1 * 7,12 = = -118,178 |
|
М21 |
-0,091 * 23,63 * 7,12 = = -108,398 |
-0,0745 * 25,1 * 7,12 = = -94,264 |
-0,0162 * 25,1 * 7,12 = = -20,498 |
-0,0947 * 25,1 * 7,12 = = -119,823 |
|
М12 |
-0,070 * 23,63 * 7,12 = = -83,383 |
-0,071 * 25,1 * 7,12 = = -89,836 |
-0,0068* 25,1 * 7,12 = = -8,604 |
-0,0629 * 25,1 * 7,12 = = -79,587 |
|
Схема загружения |
|
|
|
|
|
№ загружения |
1 |
2 |
3 |
4 |

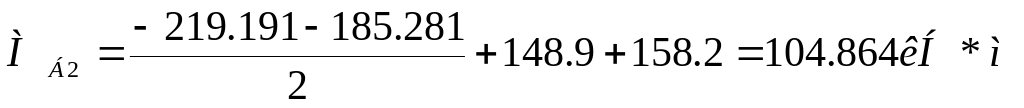

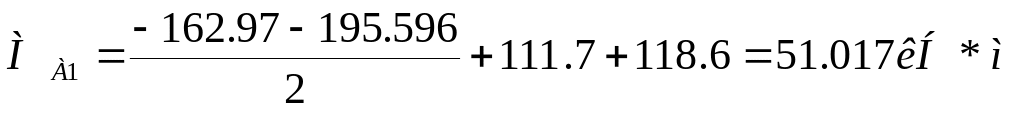

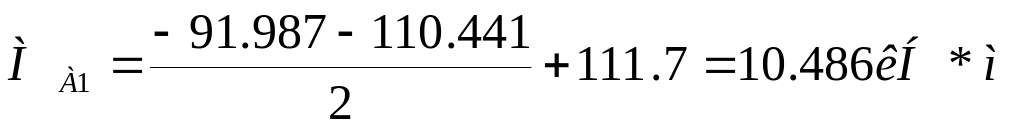

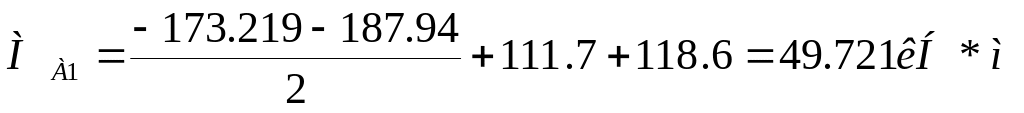

Загружение 1+2:
Пролет 1 – 2:
Пролет 2 – 3:

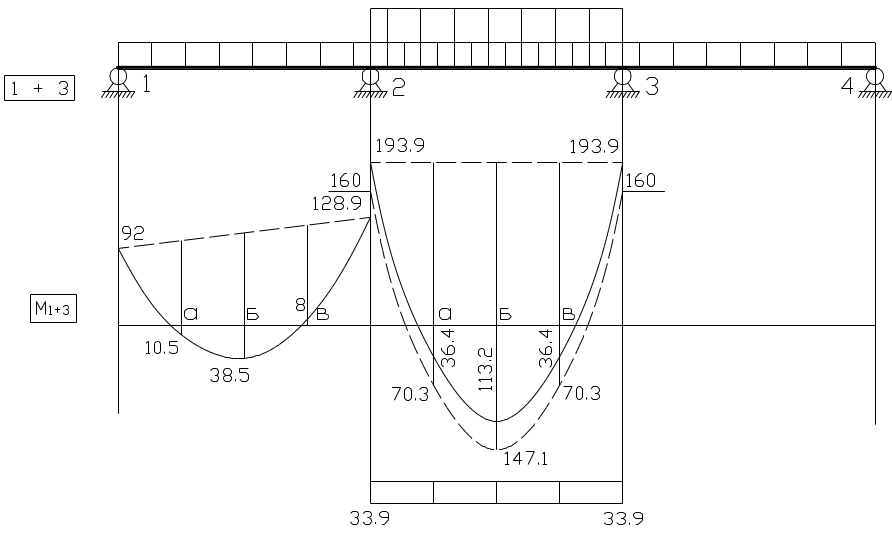

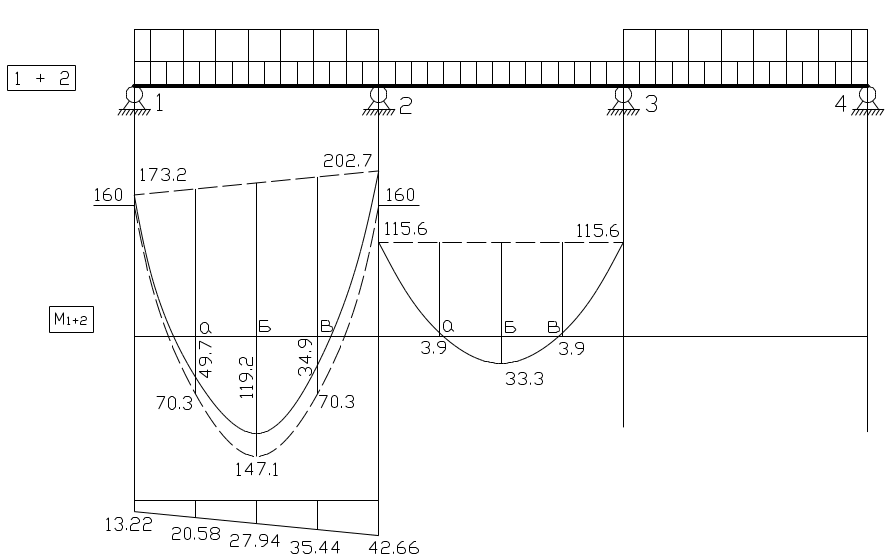

Загружение 1+3:
Пролет 1 – 2:
Пролет 2 – 3:

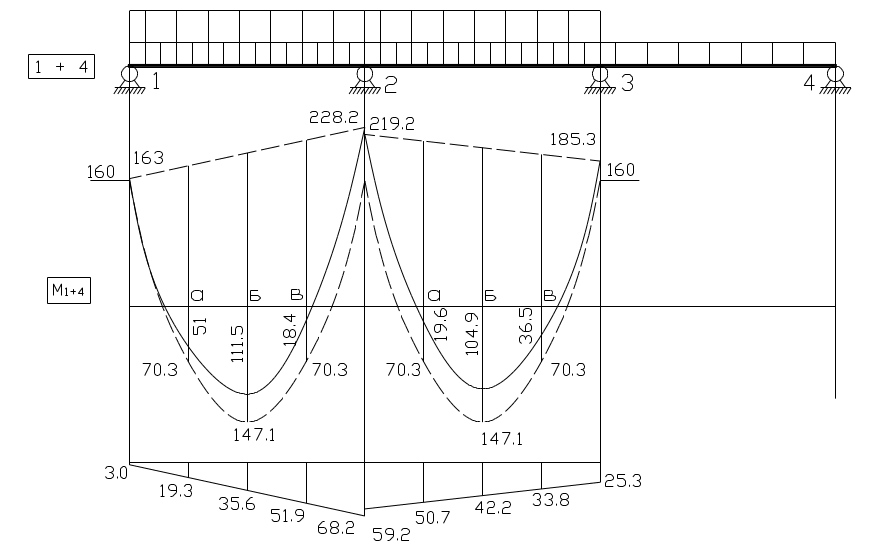

Загружение 1+4:
Пролет 1 – 2:
Пролет 1 – 2:
Перераспределение изгибающих моментов:

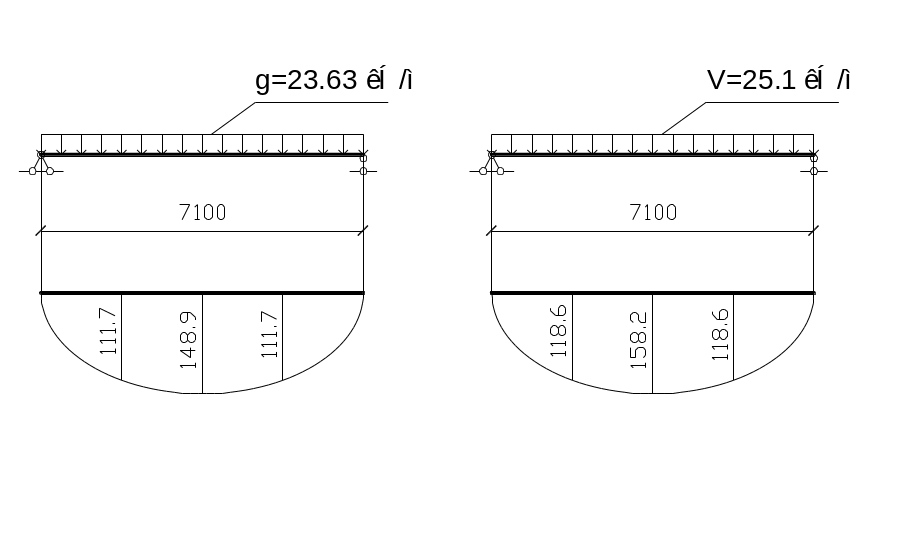

Огибающий эпюр:
Опорные моменты ригеля по грани колонны:
Так как в данном примере опорные моменты во всех сочетаниях одинаковые, то для всех опор:

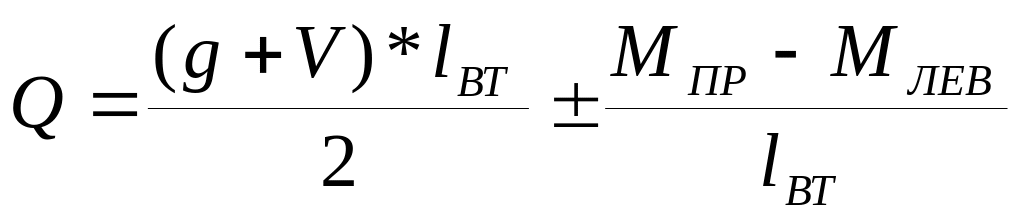

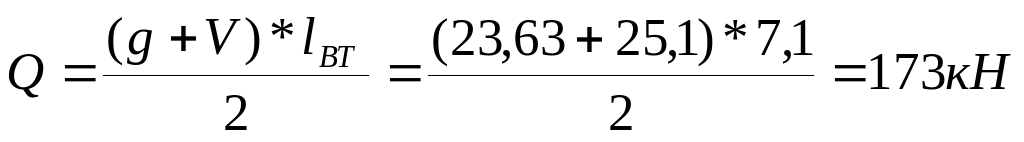

Поперечные силы ригеля:
Наиболее невыгодное упругое загружение /1+4/.
При расчете по загружениям /1+2/ и /1+3/ получим меньшие значения поперечных сил.

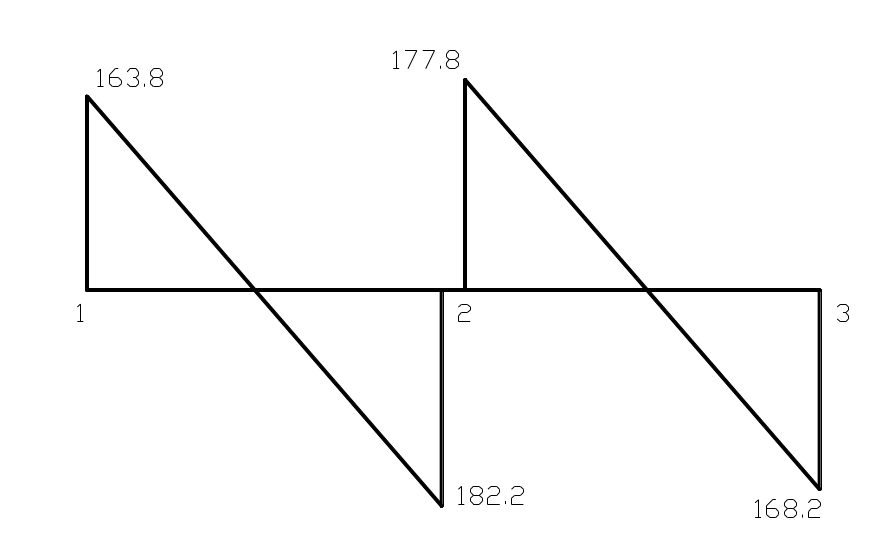

Эпюр поперечных сил: [кН]
