- •Кафедра железобетонных и каменных конструкций Курсовой проект «Расчет монолитного ребристого перекрытия.
Расчет балочной плиты и второстепенной балки монолитного ж/б ребристого перекрытия.
1.Исходные данные.
Количество пролётов ригеля (главной балки) – 4 шт.
Количество пролётов второстепенной балки – 5 шт.
Высота этажа – 4,2 м.
Величина пролёта ригеля L1=7,1 м.
Величина пролёта второстепенной балки L2=6,0 м.
Временная нагрузка на перекрытие V=5,0 кН/м2.
Кратковременная нагрузка Vsh=2,0 кН/м2.
Количество этажей – 6 шт.
Коэффициент надёжности по нагрузке γf=1,3.
Условное расчётное давление на грунт R=0,29 МПа.
Район строительства – Львов.
Коэффициент надёжности по назначению γn=0,9.
Класс бетона монолитного перекрытия – В15.
Класс бетона сборных элементов – В20.
Класс бетона фундаментов – В15.
Класс рабочей арматуры второстепенной балки и ригеля – А-300с.
Вид армирования монолитной плиты – рулонными сетками.
2.Компоновка перекрытия.
Шаг второстепенных балок:
Размеры поперечного сечения:
второстепенной балки:
главной балки:
V |
< 8 |
9÷10 |
12÷13 |
> 14 |
hпл, мм |
50 |
60 |
70 |
80 |
hпл=50 мм
3.Расчёт плиты монолитного ребристого перекрытия.
1) Сбор нагрузок на перекрытии.
Нагрузки на 1 м2 перекрытия:
Вид нагрузки |
Нормативное значение, Н/м2 |
γf |
Расчётное значение, Н/м2 |
Постоянные: 1.Собственный вес плиты hпл=50 мм γ=25000 Н/м3 |
1250 |
1,1 |
1375 |
2.Подготовка δ=70 мм γ=16000 Н/м3 |
1120 |
1,3 |
1456 |
3.Полы δ=30 мм γ=22000 Н/м3 |
660 |
1,3 |
858 |
Итого: |
3030 |
|
gпер=3689 |
Временные: |
5000 |
1,3 |
Vпер=6500 |
Всего: |
|
|
qпер=gпер+Vпер=10189 |
Так как > 2, то плита рассчитывается как многопролётная неразрезная балка. Для подбора арматуры будем рассматривать участок плиты шириной 1 м.

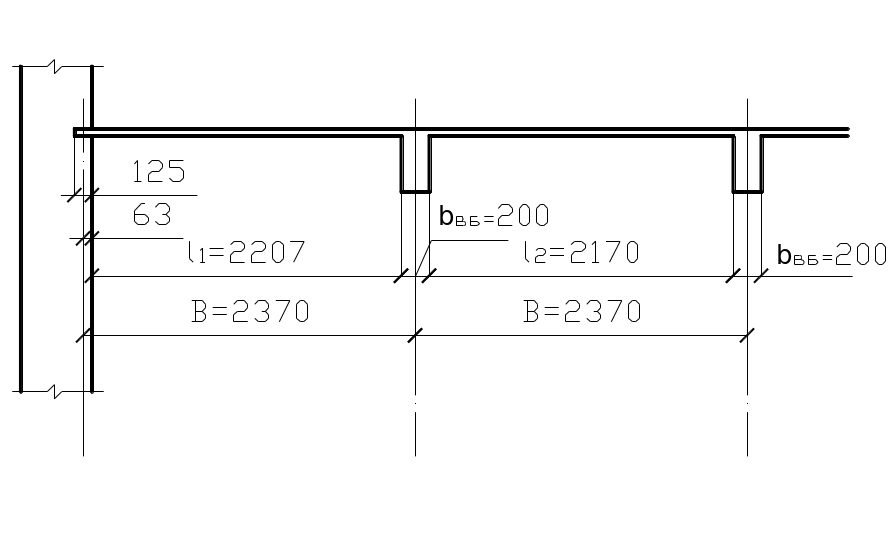

Определим расчётные пролёты:
l1 = B - 63мм - bвб/2 = 2,37м - 63мм - 0,1м = 2207 мм
l2 = B - bвб = 2,37м - 0,2м = 2170 мм
2) Проверка заданной толщины плиты.
μ=0.6 0.8%
Примем μ=0.7% γb2=0.9
→ A0=αm=0.226
B15 → Rb=8.5 мПа
A300c → Rs=285 мПа
hпл = h0 + + 0.015 = 0.07 м = 7 см
Для дальнейшего проектирования принимаем толщину плиты hпл=7 см.
Рабочая высота сечения плиты h0 = hпл - 20 мм = 50 мм.
3) Расчет прочности нормальных сечений плиты.
В среднем пролете и на средних опорах:
→ η=0,915
В крайнем пролете:
→ η=0,865
На 1й промежуточной опоре:
→ η=0,9
4) Конструирование сеток.
Основная сетка (2й пролёт, 2я опора):
АS2=2.3 см2/м
S=125 мм → n=8 шт.
Принимаем продольную рабочую арматуру основной сетки Ø6 мм с шагом 125 мм.
Фактическая площадь АФS2=2,26 см2
Дополнительная сетка (1й пролёт, 1я промежуточная опора):
АS,ДОП = АS1 - АФS2 = 3.7 - 2.26 = 1.44 см2
Принимаем поперечную рабочую арматуру дополнительной сетки Ø6 мм с шагом 200 мм.
Фактическая площадь АФS,ДОП=1,42 см2
5) Рабочие чертежи сеток:
4.Расчёт второстепенной балки.
Бетон класса В15:
Rb=8.5 мПа Rbt=0.75 мПа
Арматура класса: - продольная – А-300с
- поперечная – АIII
Rs=285 мПа Rbw=290 мПа
1) Предварительные размеры поперечного сечения.
hпл=0,07м
hгб=0,4м
bвб=0,2м
2) Сбор нагрузок на второстепенную балку с полосы шириной В.
В=2,37 м
Постоянные:
плита и пол: gпер*В = 3.689*2.37 = 8.743 кН/м
собственный вес балки: gсв = b*(h-hпл)*γ = 0.2*(0.4 - 0.07)*25*1.1 =
= 1.815 кН/м
Итого: gвб = (8.743+1.815)*γn = 9.5 кН/м
Временные:
полезная нагрузка: Vвб= Vпер*В* γn=6.5*2.37*0.9=13.86 кН/м
qвб = gвб + Vвб = 13.86 + 9.5 = 23.36 кН/м
Определим расчетные пролёты:
l1 = L2 – bГБ/2 – 0.19 + 0.125 = 6м – 0.1м – 0.19м + 0.125 = 5835 мм
l2 = L2 – bГБ = 6м – 0.2м = 5800 мм
