Апаратура передачі даних.
Для обміну інформацією між ЕОМ і видаленими абонентами використовуються різні пристрої для передачі даних, підготовки, що включають апаратуру, передачі і прийому даних, а також ятір каналів зв'язку з комутаційною апаратурою.
Каналом передачі даних називають сукупність технічних засобів, що забезпечують незалежну передачу даних від передавача до приймача. Передачу даних здійснюють з використанням кодів. У системі телеграфних кодів МТК-2 в послідовності з п'яти струмових посилок кожному можливому поєднанню відповідає цифра, буква або службовий символ.-В семиелементному коді ЯКІ-7 кожен семизначний, двійковий код закріплений за одним з символів(цифра, буква латинського або російського алфавіту, спеціальний знак). Приймач сигналів здійснює те, що перекодувало сигналів коду і видачу даних в звичному для споживача виді.

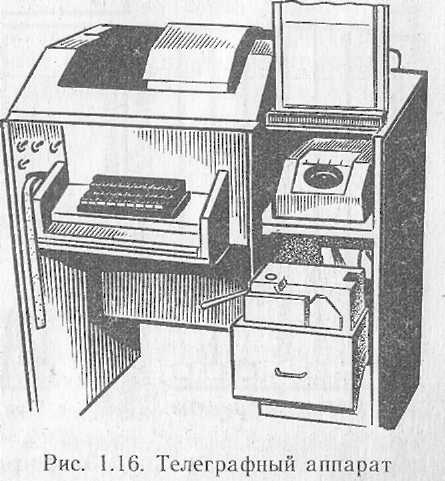

Передачу даних для АСУ здійснюють після телеграфних каналів зв'язку. Сучасні телеграфні апарати(мал. 1.16) обладнані перфораційними приставками, що забезпечують, прийом інформації(разом з друком) на перфоровану стрічку. Трансмиттерная(передавальна) приставка дозволяє передавати дані в канал зв'язки з перфострічки, заздалегідь заготовленої на телетайпі в автономному режимі, або із стрічки, виданої ЕОМ. Передача інформації по телетайпу з перфострічки ведеться із швидкістю 50, 75 або 100 (400, 600 або 800 знаків в 1 мін). Швидкість безпосередньої передачі інформації оператором-телетайпістом з клавіатури телетайпу складає 200-250 знаків в 1 хв.
Швидкості телеграфу виявляються недостатні для багатьох абонентів сучасних АСУ. Застосовують средньошвидкісні апаратуру передачі даних « Аккопл1200» і ТАП-3, працюючу зі швидкостями 600 і 1200 біт/с. Передача даних ведеться з перфострічки або магнітної стрічки, а прийом — на перфострічку, магнітні носії або безпосередньо в ЕОМ.
Швидкісна апаратура сконструйована на 2400-4800 біт/с. Вона призначена головним чином для передачі даних між ЕОМ.

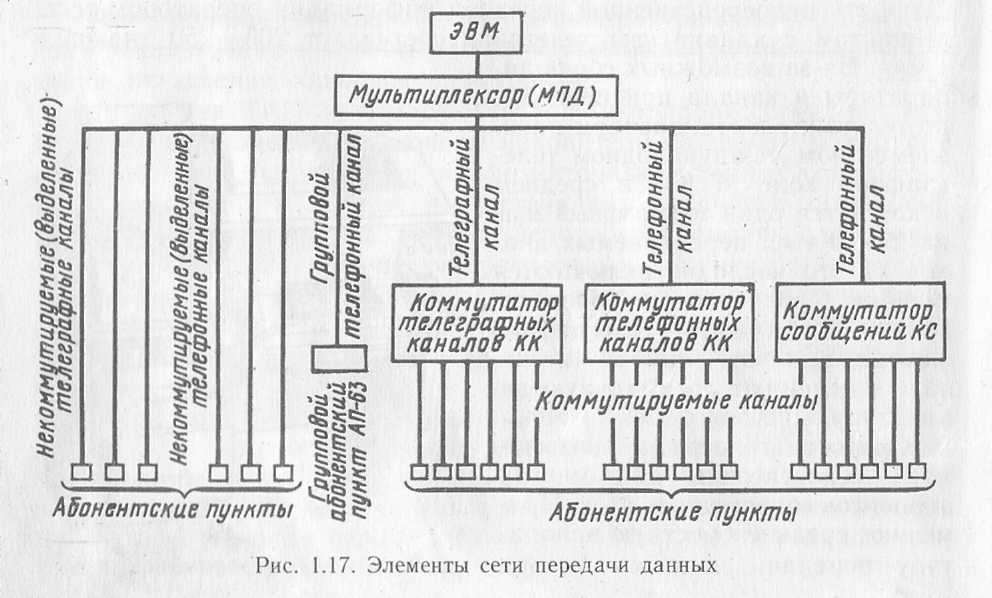

Сучасні мережі передачі даних включають облаштування сполучення каналів зв'язку з ЕОМ, комутуючі пристрої, абонентські пункти і канали зв'язку(мал. 1.17). Канали зв'язку можуть бути телефонними і телеграфними, виділеними(призначеними для одного абонента) або комутованими(що проходять через комутаційні пристрої). Інформацією можуть обмінюватися абонентські пункти як з ЕОМ, так і один з одним.
Облаштування сполучення каналів зв'язку з ЕОМ — мультиплексори передачі даних(МПД) – призначені для здійснення електричного і логічного взаємодій центральної ЕОМ з декількома каналами передачі даних. МПД реалізує підключення абонентських пунктів і роботу з ними, обмін інформацією з ЕОМ по її командах, спільно з ЕОМ бере участь у встановленні з'єднання з абонентом при роботі по комутованих каналах зв'язку, в перетворенні кодів. Функції управління обміном даних при роботі з МПД здійснює центральна ЕОМ. Спеціально для роботи з МПД може бути виділена одна ЕОМ обчислювального комплексу, яка в цьому випадку називається зв'язною ЕОМ.
Розглянемо окремі мультиплексори передачі даних, ЕОМ, що входять в номенклатуру ЄС.
Усі мультиплексори можуть працювати в широкому діапазоні швидкостей передачі даних — від 50 до 1200(480Q, 9600) біт/с. Мультиплексор МПД-1(ЄС — 8410) виробництва ВНР може одночасно обслуговувати 32 канали. Ці канали можуть бути як комутовані телеграфні або телефонні, так і виділені спеціально для зв'язку певних абонентів з ЕОМ. Мультиплексор ЄС — 8401 виробництва НРБ може обслуговувати 64 канали.
Комутаційні пристрої можуть бути двох типів - комутатори каналів і комутатори повідомлень.
Комутатор каналів служити для наскрізного їх з' єднання від передавального пункту до приймального. Для комутації каналів., використовуються стандартні телеграфні і телефонні комутатори.
Комутатор повідомлень є спеціалізованою ЕОМ : інформація, що В цьому випадку поступає, зберігається в пристрої, що запам'ятовує, до звільнення каналу, що веде до адресата або до наступного комутатора повідомлень. Комутатор повідомлень може працювати як з телефонними, так і з телеграфними комутованими і не комутованими каналами.

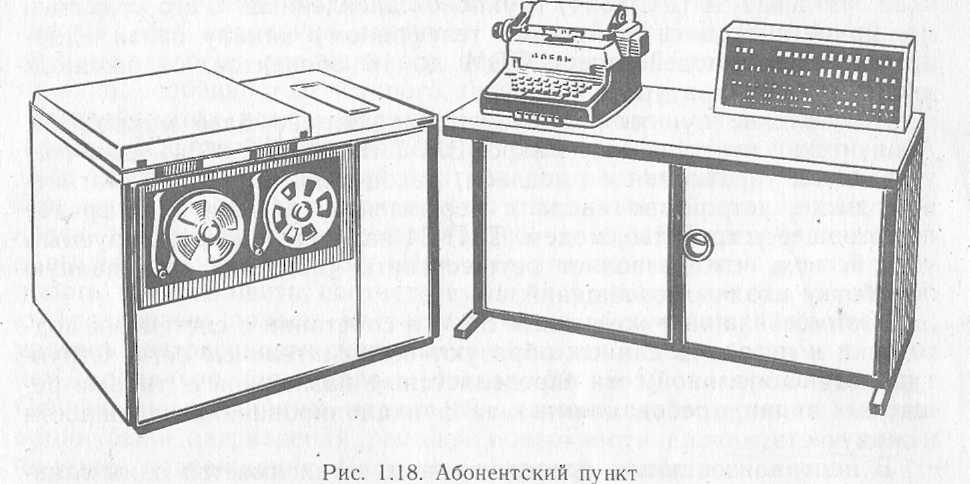

Абонентський пункт(мал. 1.18) включає комплекс апаратури, що забезпечує дистанційний зв'язок для Обміну інформацією між видаленим абонентом і ЕОМ або між двома абонентами через канали зв'язку. До складу абонентського пункту входять крайові облаштування введення-виведення даних, облаштування управління і апаратура передачі даних. Облаштування введення-виведення даних разом з телетайпами можуть утримувати машинки, що пишуть, стрічкові і карткові перфоруючі пристрої, різні друкуючі пристрої, накопичувачі на магнітних стрічках і дисках, дисплеї.
