3. Структурна схема еом, пристрій, призначення основних блоків.

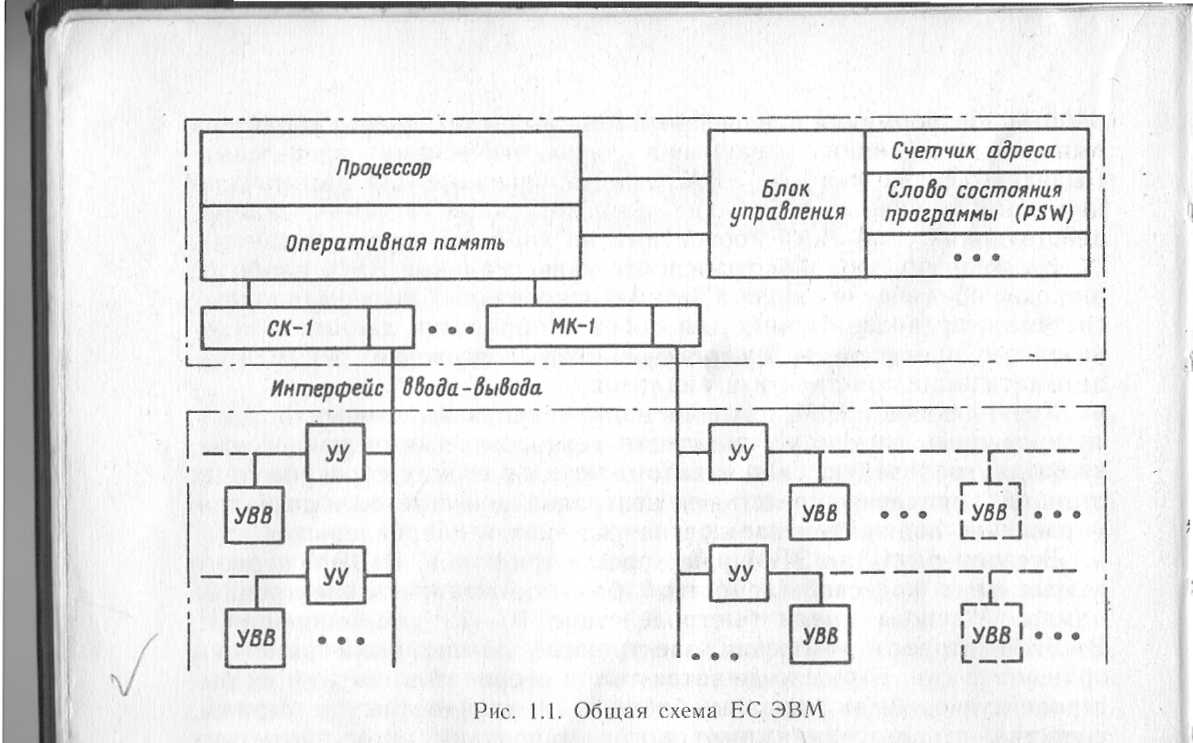

Основними складовими частинами ЕОМ є оперативна пам'ять, процесор, блок управління, канали введення-виведення даних, облаштування введення-виведення(мал. 1.1).

Оперативна пам'ять(ОП) призначена для запису програм і оброблюваної ними інформації. Мінімальною одиницею пам'яті, що адресується, є байт. Байт містить вісім двійкових одиниць інформації(бітів). У один байт зазвичай записуються дві десяткові цифри або одна буква.

Адреси в пам'яті розпочинаються з нуля для першого байта і послідовно зростають на одиницю для шкірного наступного байта. Зазвичай місткість пам'яті вимірюють в кілобайтах. Один кілобайт дорівнює 210^, або 1024 байт. Один мегабайт дорівнює 1024 Кбайт1^. У сучасних малих ЕОМ місткість оперативної пам'яті зазвичай складає 64-256 До байт, у великих — від 512 До байт до 4-16 М байт.

Оперативна пам'ять обмінюється інформацією з процесором і через канали(К) з облаштуваннями введення-виведення(УВВ). Звернення до ОП для запису або витягання чисел відбувається дуже швидко, проте навіть у найбільших ЕОМ місткість ОП обмежена. Тому, окрім ОП, в ЕОМ застосовують ще зовнішні пристрої(ВЗУ), що запам'ятовують. Сморід можуть мати будь-яку практично необхідну місткість. У якості ВЗУ використовують магнітні диски(МД), магнітні стрічки(МЛ), а також магнітні барабани(МБ).

Канали — спеціалізована мала ЕОМ зі своєю системою команд і системою управління. Розрізняють канали двох типів — селекторний(СК) і мультиплексний(МК) — СК в кожен момент годині працює тільки з одним УВВ(у монопольному режимі). До СК підключають швидкодіючі зовнішні пристрої — МД, МЛ, МБ. Канали сполучаються з УВВ за допомогою облаштувань управління(УУ). Мультиплексний канал при роботі в мультиплексному режимі може одночасно працювати з декількома повільно діючими УВВ — перфокарточными і перфо-ленточными облаштуваннями введення і виведення даних, машинками, що пишуть, алфавітно-цифровими друкуючими облаштуваннями та ін. У ЄС ЕОМ від двох до шести селекторних каналів.

До мультиплексного каналу максимально може бути підключені до 256 зовнішніх пристроїв. Канали працюють незалежно від центрального процесора, завдяки чому підвищується загальна продуктивність ЕОМ.

• Інтерфейс введення-виведення — блок, який дозволяє підключати до каналів різнотипні УВВ, забезпечує можливість комплектувати ЕОМ зовнішніми прибудовами довільно, з урахуванням потреб конкретних систем.

Обробку інформації безпосередньо здійснює процесор ЕОМ. У процесорі зосереджені пристрої, що виконують арифметичні і логічні операції, звернення до ОП, управління виконанням заданої послідовності команд програми, організацію початку обміну даними між ОП і УВВ. Система команд, що реалізовується процесором, в ЄС ЕОМ містить від 143 до 183 типів команд(залежно від моделі ЕОМ).

Блок управління забезпечує усі режими роботи машини. За допомогою лічильника адреси блок управління організовує вибірку для реалізації в процесорі чергової команди програми. У блоці управління ЄС ЕОМ знаходиться так зване слово стану програми, відбиваючий стан роботи ЕОМ у нинішній момент годині. Що підлягають введенню в ЕОМ дані зазвичай заздалегідь переносяться на технічний носій інформації (перфокарти, перфострічки, магнітні стрічки) за допомогою облаштувань підготовки даних.

Інформація, нанесена на технічний носій, поступає в ЕОМ через УВВ, які від типу покладу носія і прибудую прочитують дані за допомогою фотоелементів, магнітних голівок та ін.

Для введення даних з перфокарт служать облаштування введення інформації з перфокарт, для введення даних з перфострічок - облаштування введення інформації з перфострічок.

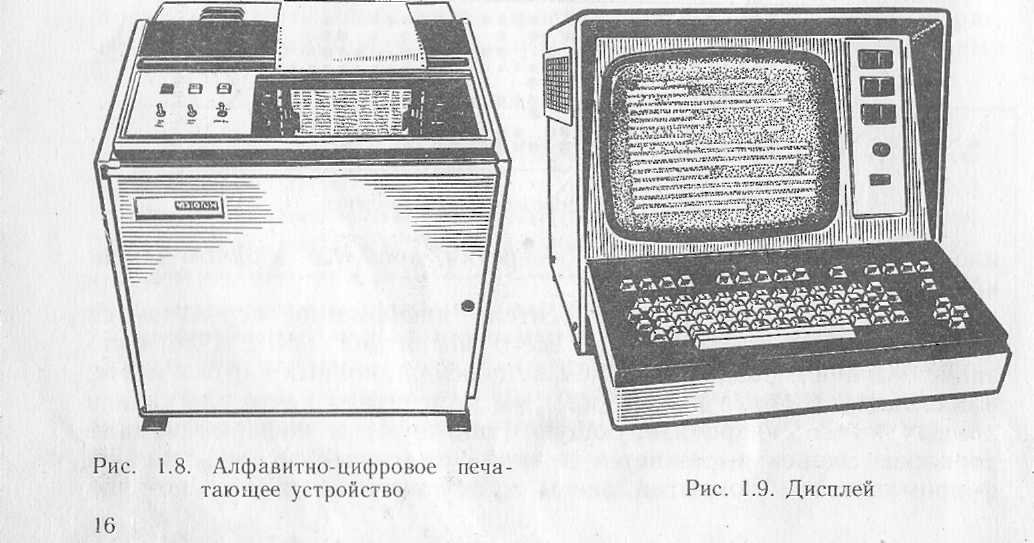

Для виведення інформації на ті ж носії використовуються відповідно облаштування виведення інформації на перфокарти(картковий перфоратор) і облаштування виведення інформації на перфострічку. Для оперативного виведення інформації на друк застосовуються алфавітно-цифрові друкуючі пристрої(АЦПУ), які друкують інформацію на широку паперову стрічку(малий. 1.8). У одному рядку цієї стрічки може друкуватися від 120 до 156 знаків.

У комплект ЕОМ входять відеотермінальні пристрої(дисплеї). Дисплей(малий. 1.9) має телевізійний екран для видачі отримуваної з ЕОМ алфавітно-цифрової інформації і клавіатуру для введення інформації в ЕОМ(текстовий дисплей). Існують також дисплеї, які відбивають інформацію в графічній формі(графічний дисплей).

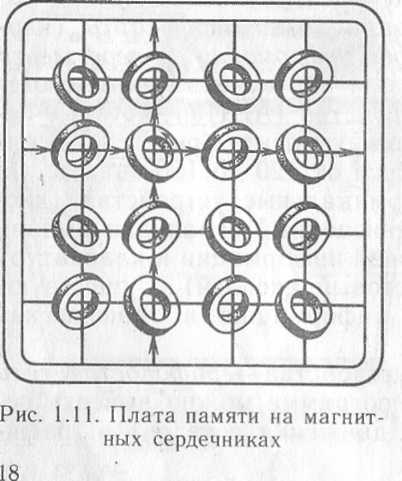

Введені в ЕОМ дані зберігаються в облаштуваннях ЕОМ, що запам'ятовують. Оперативна пам'ять зазвичай є простором (матрицею) з магнітних феритових сердечників, різним напрямом намагнічення яких відповідає нулю або одиниці(мал. 1.11).

Управління ЕОМ, що входять до складу процесора і блоку, модулі, що здійснюють арифметичні, логічні операції і управління обчислювальним процесом, створені на основі фізичних; електронних елементів, що мають тільки два стійкі положення(1 або 0, « та» або, « немає»), тому логічні і арифметичні операції, в ЕОМ виконуються зазвичай над даними, представленими в двійковій системі числення, яка має дві цифри : 0 і 1.

Логічні операції виконуються на основі математичної логіки.
