Лабораторная работа № 9 Построение графиков
Цель работы: научиться строить различные графики в MapInfo.
В этой работе мы построим несколько графиков на основе карты мира (WORLD.tab).
Удобно представлять цифровые данные в графическом виде. В данном случае в виде графиков. Нужно не только уметь строить графики, но и уметь читать их.
Откройте таблицу DATA\MAP_DATA\WORLD\WORLD.tab
Выберите на карте несколько стран с помощью клавиши Shift.
Выберите “Окно – Новый график». Выберите тип графика 3D Круглые колонны.
В этом окне вверху в окошке «Таблица» выбираем «Selection», что значит данные будут браться из выбранных стран (из выборки из таблицы World), далее выбираем колонку для отображения в графике – население мира на 1994 год (Pop_1994) и нажимаем «ок».
Получается не очень хорошего вида диаграмма. Теперь нужно убрать всё лишнее, подписать оси и вообще, привести ее в читаемый вид.
В ыделяя различные элементы диаграммы, можно настроить ее для нормального отображения. Приведите ее к примерно следующему виду:
Не столь важно, какие именно цветовые и художественные настройки будете использовать, главное использовать все настройки, задействованные на образцах (заголовки, цвет заголовков, числовые форматы, цвет фона диаграммы, стенок).

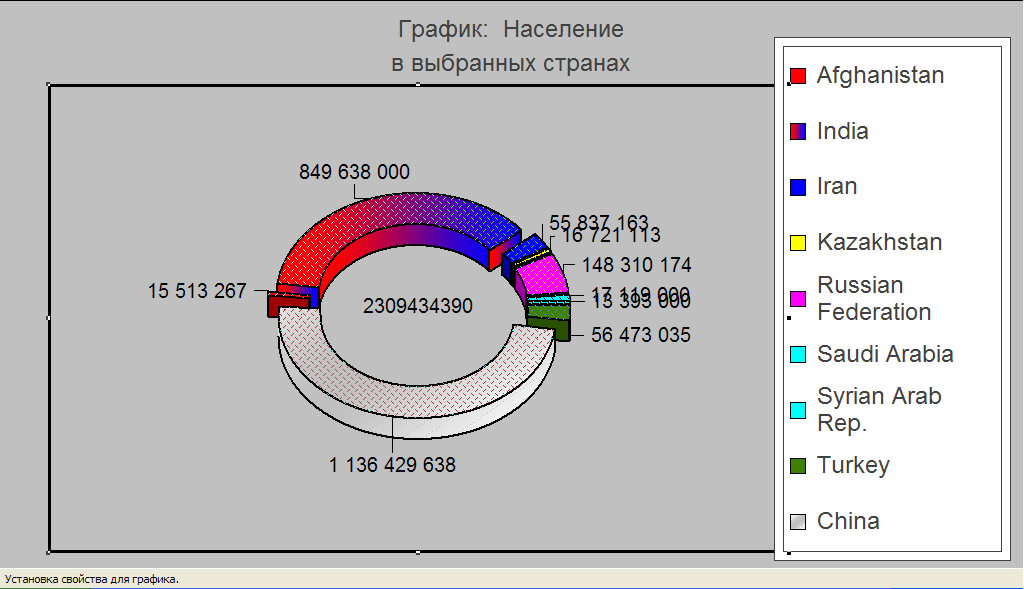

Используем другой вид диаграммы:
И нструмент «Выбор-в-графике» позволяет выбирать на графике объект, который будет показан на карте. Он активен только при выбранном окне графика.
На этом работа закончена. График не сохраняется в рабочем наборе или таблице! Расскажите, что изображено на вашей диаграмме.
Лабораторная работа № 10 Инструменты выбора
Цель работы: научиться пользоваться различными инструментами для выбора нужных данных и объектов.
В данной работе мы познакомимся с инструментами «Выбор», «Выбор-в-рамке», «Выбор-в-круге», «Выбор-в-полигоне», «Выбор-в-области»
Откройте карту России и карту городов. (RUS_OBL.tab и City_200.tab или City.tab и SubjectRF.tab). С ними и будем работать.
В MapInfo есть несколько инструментов для удобного выбора объектов на карте:
И нструмент «Стрелка» вам уже знаком. Инструмент
« Выбор-в-рамке» использует растягивающуюся рамку для выбора всех объектов верхнего слоя, в нее попавших.
«Выбор-в-круге» выбирает все объекты верхнего слоя в заданном в левом нижнем углу радиусе.
«Выбор-в-полигоне» выбирает объекты, попавшие в описанный этим инструментом полигон.
«Выбор-в-области» выбирает все объекты верхнего слоя, ограниченные областью.
В данном случае я нарисовал на косметическом слое эллипс и выбрался только он, хотя вроде в области есть еще города. Это произошло, потому что выбирается всегда верхний слой, а Косметический слой всегда самый верхний.
Есть еще вспомогательные инструменты, относящиеся к выбору.
Инструмент «Отменить выбор» отменяет выбор объектов.
Инструмент «Обратить выборку» инвертирует выборку, т.е. выбираются все объекты, кроме выбранных.
Также, если воспользоваться инструментами выбора и после этого нажать «Окно-Новый список», то программа выдаст список только выбранных элементов.
На этом работа закончена. Перед сдачей вспомните, какие инструменты вы использовали в работе и для чего.
