Лабораторная работа № 8 Совмещение растрового и векторного изображений
Цель: научиться совмещать растровую подложку с векторной.
В этой работе мы совместим растровую кадастровую карту улиц Москвы с векторной картой улиц для сложения преимуществ векторной и растровой карт.
На практике редко удается достать материалы, с которыми просто и легко работать. В данной работе мы увидим пример этого. У нас есть кадастровая растровая карта улиц Москвы с довольно плохим разрешением, есть векторная карта улиц Москвы. Неизвестно, какого времени производства и та, и другая. Нам нужно совместить эти карты, чтобы можно было легко ориентироваться на растровой карте с помощью базы данных и инструментов поиска векторной карты, видеть окружающую обстановку – ведь на векторной карте видны только улицы. К тому же данное объединение может помочь при дальнейшей оцифровке карты или для других нужд.
Откройте сначала векторную карту DATA\MAP_DATA\RUSSIA\MOSCOW\M_SREET.tab, включите в ней подписи, приблизьте так, чтобы стали видны несколько улиц с названиями. Далее, откройте растровую карту moscow_cadastr.gif из папки с данными, зарегистрируйте изображение следующим способом:

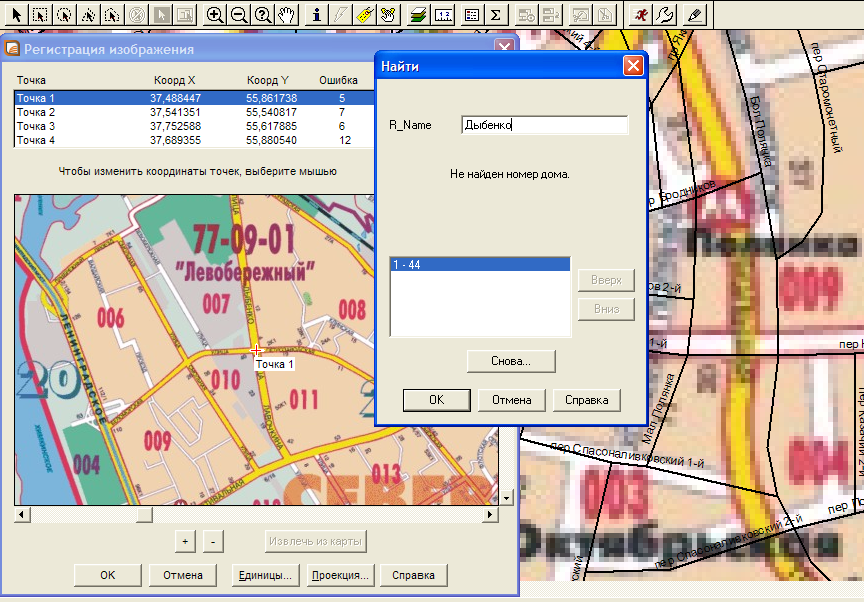

С тавите контрольную точку в окне регистрации растра, согласно таблице ниже, не задаете ей никаких координат. Тут же, не закрывая окна, нажимаете меню «Запрос – Найти» (измените символ поиска на более видимый) и вводите название улицы с большой буквы, например:

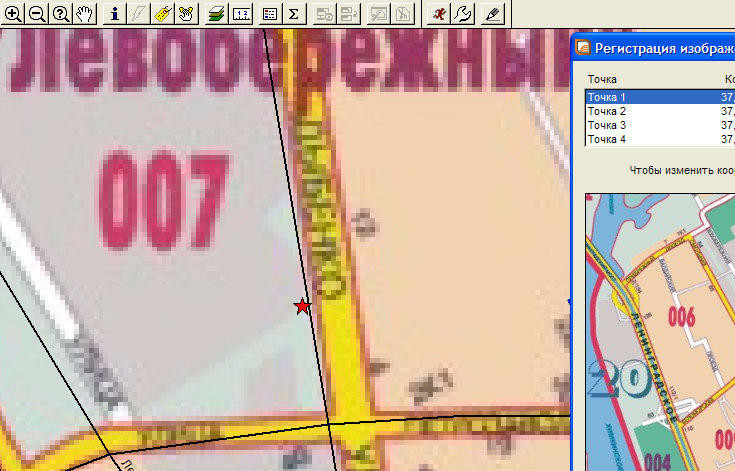

И если окно векторной карты достаточно приближено, ваш экран перенесет на найденную улицу и поставит в ее начале (или согласно выбранному диапазону номеров домов) значок. Возможно, окно регистрации изображения будет загораживать найденную улицу – передвиньте его.
Выбираете точку в окне регистрации изображения, включаете режим совмещения узлов клавишей S, выбираете в меню «Таблица – Растр – Совместить с картой» и ставите эту точку на векторной карте точно на пересечение улиц (затем привязку и включали).
Также поступаете последовательно с каждой контрольной точкой. В итоге координаты у вас зададутся сами из векторной карты.
№ точки |
Название улиц пересечения |
1 |
Ул. Дыбенко и ул. Беломорская |
2 |
Ул. Черневская и ул. Старогавриковская |
3 |
Ул. Шипиловская и ул. Кустанайская |
4 |
Ул. Тайнинская и ул. Малыгина |
5 |
Ул. Старая Басманная и Гороховский переулок |
6 |
Ул. Тверская и ул. Моховая |
7 |
Шмитовский проезд и ул. 1905 г. |
8 |
Зубовский бульвар и Фрунзенская набережная |
9 |
Ул. Большие Каменщики и 3й Крутитцкий переулок |
Так выглядит общее расположение всех точек:

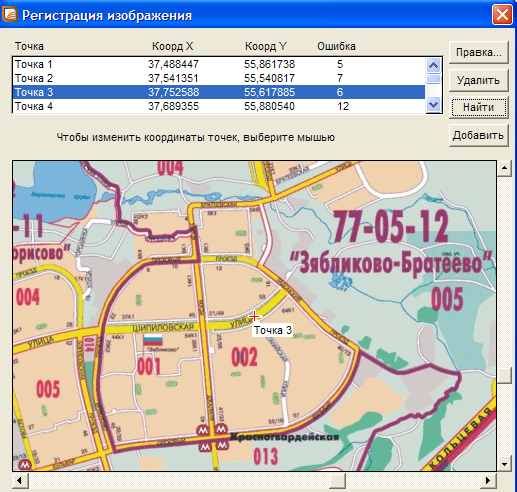

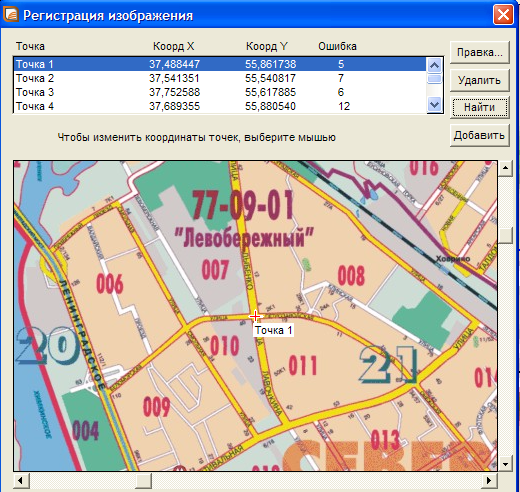

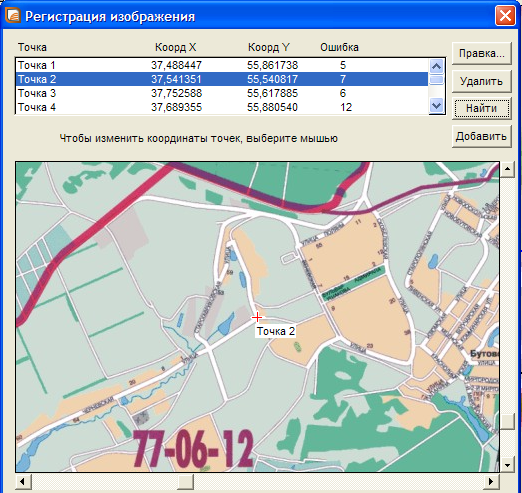

Теперь расположение каждой точки:
Теперь удалите те контрольные точки, которые выходят за предел 15 и нажимайте «ОК»
Если все получилось, растровое изображение будет примерно совпадать с векторным. Но будут и несовпадения из-за неточности позиционирования точек на растре, разницы в проекциях, ошибки координат и др.

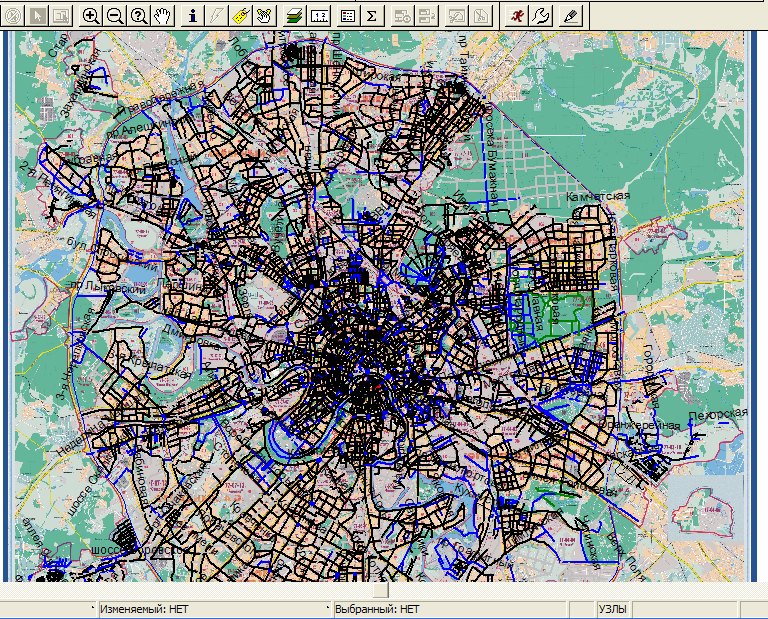

Результат:
На этом работа закончена. Сохраните ее в своей папке.
Перед сдачей работы вспомните, что такое растровое и векторное изображение, в чем между ними разница, их преимущества и недостатки; в чем был смысл работы.
