Лабораторная работа № 14 Создание отчета

Цель работы: научиться создавать отчёт по проделанной работе в MapInfo.

В этой работе мы создадим отчет с тематической картой плотности населения России для будущей печати или показа.

Сначала создается макет Отчета, на котором размещаются для печати любые изготовленные в программе материалы (Карты, Списки, Графики и др.). Все они помещаются внутри рамок, которые можно перетаскивать и изменять.

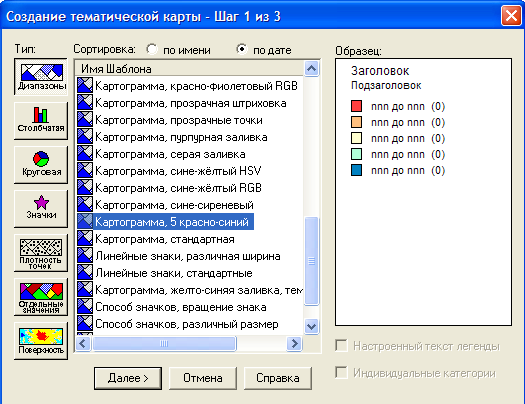

Н ам понадобится файл SubjectRF.tab – откройте его. Создайте карту диапазонов плотности населения в регионе.

Сами настройте Легенду для красивого отображения тематики.

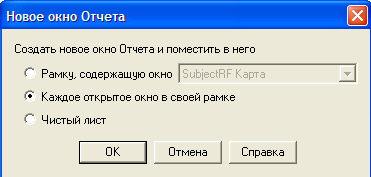

Далее создадим макет Отчёта. «Окно – Новый отчёт» или F5, далее «Каждое открытое окно в своей рамке»

Появится макет страницы отчета, содержащий окно нашей тематической карты и окно легенды.

Учтите, что все изменения в данных для отчета немедленно в нем отражаются.

Н е забывайте – для точной подвижки объектов используйте стрелки клавиатуры и зажатую клавишу Ctrl. Выровняйте окно отчёта и легенды с помощью команды «Отчёт – выровнять» горизонтально по центру относительно отчёта.

Теперь добавим список в наш макет отчёта. Нажмите «Окно – Новый список».

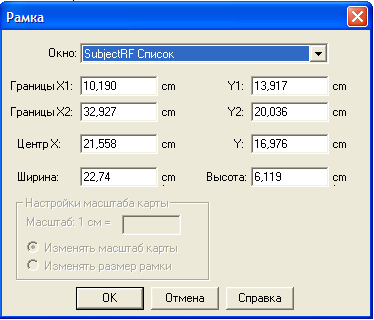

С верните его. В окне макета отчёта найдите инструмент «Рамка» и расположите рамку в макете там, где будет наш открытый список. Появится окно выбора – что расположить в этой рамке? Выберите «SubjectRF Список» и подтвердите.

Появился Список в том месте, где вы растянули рамку. Также выровняйте его относительно других окон, чтобы получилось красиво.

Д обавим текст, описывающий элементы нашего отчёта. С помощью инструмента «Текст» и его стиля нанесите на макет надпись над картой «Плотность населения РФ». Потом подвиньте список чуть ниже и передвиньте надпись между легендой и списком.

На этом работа закончена.

Лабораторная работа № 15 Создание 3-d карты и карты-призмы

Цель работы: научиться строить трехмерные карты и карты-призмы.

В этой работе мы построим трехмерную карту США и карту-призму температур в США.

3-D карта строится только из файла поверхности (GRID, грида), где указаны координаты множества точек поверхности.

Построим трехмерную карту рельефа США.

Откройте файл DATA\MAP_DATA\NAMERICA\USA\GRID\ELEV_FT.mig

Н ажмите «Карта – Создать 3D карту» или F11.

Появится окно настроек будущей карты.

Горизонтальный угол от 0 до 360 градусов, который определяет поворот карты вокруг центральной точки поверхности.

В ертикальный угол от 0 до 90 градусов, который определяет угол возвышения начальной точки карты.

Освещение – такой цвет будет у поверхности. Измените цвет на зеленый. Получится такая карта:

Если щелкнуть правой кнопкой по карте и включить «Каркасная модель», получится каркасная модель поверхности – прямоугольная сетка высот.

Остальные настройки производятся через меню «3-D карта» или «Свойства» через правую кнопку мыши.

Следующий вид – карта-призма. Карты-призмы это один из вариантов показа трехмерного вида карт. Карта-призма, в котором высота географического объекта зависит от определенного значения в колонке таблицы или полученного в результате выполнения заданного выражения. Чем больше значение, тем больше высота объекта. Каждый объект будет показан в виде призмы, что позволяет сравнивать значения относительно друг друга по высоте призм.

Карты-призмы создаются на основе слоев с регионами или полигонами. Все замкнутые объекты (полигоны, прямоугольники, скругленные прямоугольники и эллипсы) могут быть использованы для построения карт-призм В карту-призму нельзя включать точечные объекты.

Призмы никак не сказываются на показе других элементов оформления карты, включая другие слои, тематические слои и подписи. После создания карты-призмы изображение исходной карты "накладывается" на полученные трехмерные объекты.

Откройте файл USA.tab из DATA\MAP_DATA\NAMERICA\USA

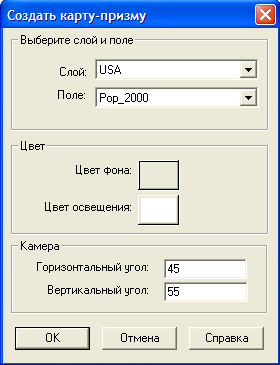

Зайдите в «Карта – Создать карту-призму». Выберите слой USA и поле Pop_2000. Мы построим карту-призму населения США на 2000 год.

Учтите, что процесс построения карты-призмы трудоемок и может занять много времени, даже для средних компьютеров.

Получим карту, высоты на которой показывают население штата, своеобразный трехмерный график.

На этой карте также работают инструмент информации позволяющий получить информацию об объекте, на который вы укажете.

На этом работа закончена. Перед сдачей сохраните её. Вспомните, что такое 3-D карта и карта-призма, зачем они нужны, в чем смысл проделанной работы.
