Тема 1.4.8 Стены и отдельные опоры
Задание 1: Изучите вопрос «Стены и отдельные опоры» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 55…61.
Задание А: Проклассифицируйте стены по следующим параметрам
а) по несущей способности |
б) по материалу |
в) по конструкции |
1. 2. 3. |
1. 2. 3. 4. |
1. 2. |
Задание Б: Переведите в мм стену толщиной в 1,5 кирпича.
Ответ: __________________________________
Задание В: Начертите 5-ти рядную систему перевязку стен из кирпича. |
Задание Г: Начертите узел облегченной стены из слоистой кладки (эскизно). Обозначьте элементы. Покажите, как осуществляется связь слоев кладки. |
|
|
Тема 1.4.8 Стены и отдельные опоры
Задание 2: Изучите вопрос «Стены и отдельные опоры» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 62…68.
Задание А: Выберете правильный ответ
Увеличение площади и лучшая освещенность помещения достигается устройством
А) балкона;
Б) эркера;
В) лоджии.
Температурные швы устраиваются
А) в местах пристройки к зданию;
Б) на границе грунтов, неоднородных по строению;
В) в местах примыкания разноэтажных участков стен;
Г) на протяженных участках стен.

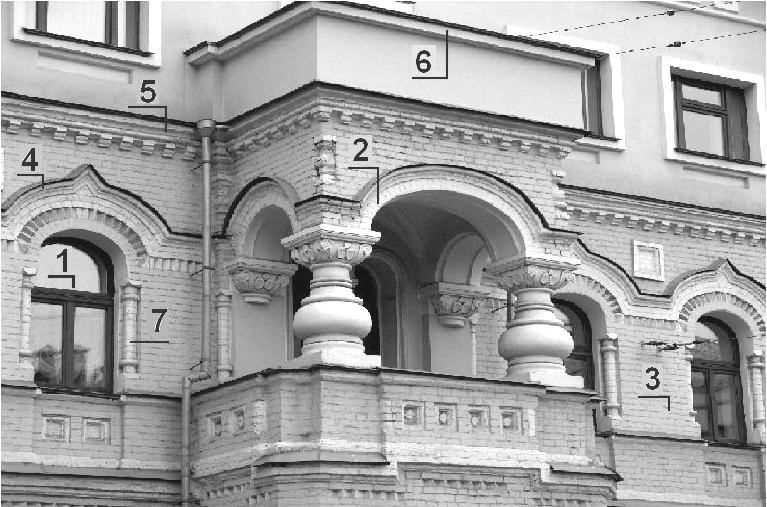

Задание Б: Расшифруйте замаркированные элементы |
Рисунок |
1. 2. 3. 4. 5. 6. 7. |
|
Задание В: Изучите вопрос «Отдельные опоры. Сборные железобетонные прогоны» и дополните предложения.
Минимальное сечение кирпичных столбов __________ мм, марка кирпича должна быть не ниже _____, раствора - _____.
Для увеличения несущей способности столбов их армируют сеткой из проволоки с ячейками _________ мм через ________ ряда кладки.
Прогоны в кирпичных стенах опирают на железобетонные _____________.
Концы прогонов соединяют: на столбах – ____________________; в наружных стенах – ________________.
Тема 1.4.9 Перекрытия и полы
Задание 1: Изучите вопрос «Перекрытия и полы» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 71…81.
Задание А: Дополните предложения:
Многопустотная плита перекрытия имеет толщину _______ мм, может иметь ширину _____________ мм, длину _______________________ м.
Отверстия в многопустотной плите служат для
____________________________________;
____________________________________;
____________________________________.
Углубления в многопустотной плите служат для _________________________
__________________________________________________________________.
Анкеровка плит перекрытия служит для обеспечения _____________________ _____________________ здания.
Задание Б: Проклассифицируйте перекрытие. Данные занесите в таблицу. Расшифруйте обозначенные элементы.
Рисунок |
По степени сборности |
По конструкции |
Расшифровка элементов |
|
|
|
1. 2. 3.
4. |
Рис. 1
Задание В: Выберете правильный ответ.
Капители устраиваются у колонн перекрытия
А) ребристого;
Б) безбалочного;
В) кессонного;
Г) из сплошных плит.
Задание Г: Выберете правильный ответ.
Пароизоляция служит для защиты от увлажнения
А) плиты перекрытия;
Б) стяжки;
В) теплоизоляции;
Г) подстилающего слоя.
Дощатые полы изготовляют из шпунтованных досок, прибиваемых к
А) плите перекрытия;
Б) балкам перекрытия;
В) лагам;
Г) столбикам.
Задание Д: Начертите конструкцию перекрытий, покажите элементы.
Надподвальных перекрытий |
Чердачных перекрытий |
|
|
Задание Е: Изучите вопрос «Конструкция полов». Начертите конструкцию пола (схематично) из керамических плиток с указанием слоев пола.
|
|
Задание Ж: Восстановите последовательность расположения слоев пола.
А. Чистый пол.
Б. Основание.
В. Стяжка.
Г. Подстилающий слой.
Ответ: _________________________
