Тема 1.4.24 Железобетонные конструкции промышленных зданий
Задание 2: Изучите вопрос «Железобетонные конструкции промышленных зданий» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 189…197.

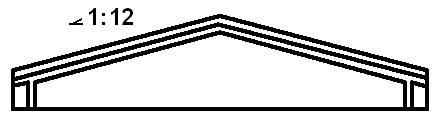

Задание А: Установите соответствие.
Изображение |
Вид конструкции |
1.
|
А. Подстропильная ферма |
2.
|
Б. Сегментная стропильная ферма |
3.
|
В. Полигональная стропильная ферма |
4.
|
Г. Односкатная тавровая стропильная балка |
5.
|
Д. Арочная стропильная ферма |
6.
|
Е. Односкатная двутавровая стропильная балка |
7.
|
Ж. Решетчатая стропильная балка |
8.
|
И. Стропильная ферма с параллельными поясами |
9.
|
К. Двухскатная двутавровая стропильная балка |
Л. Подстропильная балка
|
|
М. Двухскатная тавровая стропильная балка |
Ответ: ________________________________________________________________
Задание Б: Выберете правильный ответ.
Вертикальные связи между колоннами устанавливаются
А) в торцах температурного блока в каждом ряду колонн;
Б) в торцах температурного блока по крайним рядам колонн;
В) в середине температурного блока в каждом ряду колонн;
Г) в середине температурного блока по крайним рядам колонн.
Вертикальные связи между колоннами при шаге 6 м устанавливаются
А) крестовыми;
Б) портальными;
В) шедовыми;
Г) прямоугольными.
Тема 1.4.24 Железобетонные конструкции промышленных зданий
Задание 3: Изучите вопрос «Железобетонные конструкции промышленных зданий» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 197…203.
Задание А: Дополните предложение.
В балочном многоэтажном промышленном здании каркас состоит из
А. __________________ Б. _______________ В. ___________________
Г. __________________ Д. _____________________ Е. _____________________

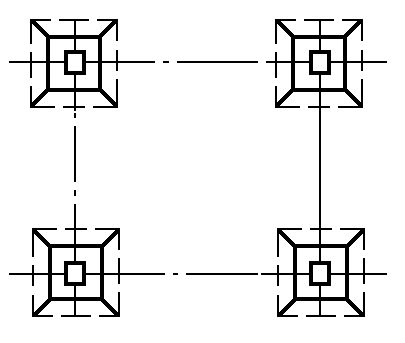

Задание Б: Дочертите план перекрытия многоэтажного безригельного промышленного здания. Обозначьте элементы. |
Задание В: Расшифруйте замаркированные на изображении элементы многоэтажного безригельного промышленного здания. |
|
1. 2. 3а.
4. 5.
|
Тема 1.4.25 Стальные конструкции одноэтажных промышленных зданий
Задание 1: Изучите вопрос «Стальные конструкции одноэтажных промышленных зданий» и выполните задания в рабочей тетради. Литература: Вильчик Н.П. «Архитектура зданий» стр. 205…217.
Задание А: Выберете правильный ответ.
Надкрановая часть двухветвевой стальной колонны в сечении представляет собой
А. двутавр;
Б. тавр;
В. квадрат;
Г. швеллер.
Вертикальные связи между колоннами обеспечивают
А. геометрическую неизменяемость рамы каркаса;
Б. продольную жесткость каркаса;
В. восприятие температурных деформаций;
Г. прочность каркаса.
Металлические подкрановые балки имеют сечение
А) двутавровое;
Б) тавровое;
В) трапецеидальное;
Г) прямоугольное.
Задание Б: Напишите, что общего между стальной колонной и изображением. |
Изображение |
|
|
Ответ: |

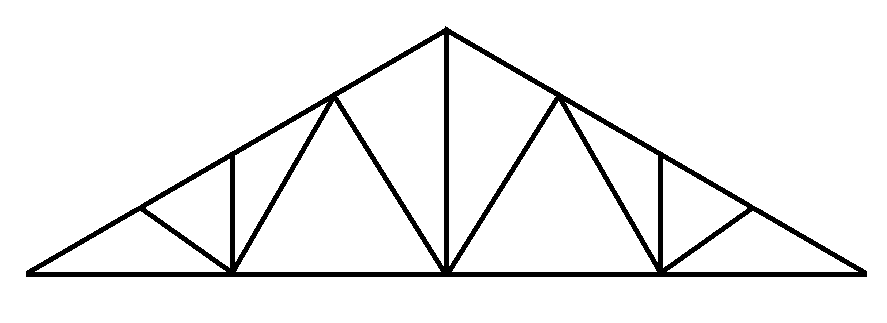

Задание В: Заполните таблицу.
Изображение |
Вид конструкции по очертанию верхнего пояса |
Назначение |
|
|
|
|
|
|
|
|
|
|
|
|
Задание Г: Дополните чертеж горизонтальными связями по нижнему поясу стропильных конструкций. Расшифруйте элементы.
